| Place of Origin: | CHINA |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASMT A182 F53 Super Duplex Nipolet |
| Minimum Order Quantity: | 1pc |
|---|---|
| Packaging Details: | PLYWOOD CASE, PALLET |
| Delivery Time: | 7days |
| Payment Terms: | L/C, T/T |
| Product Name: | Nipolet | Standard: | ASTM A182, ASME SA182 |
|---|---|---|---|
| Dimension: | MSS SP-97 , ASME/ANSI B16.11 | Material: | Super Duplex Steel 2507 / S32750 / 1.4410 / F53 |
| Size: | 3/8" to 4" | Classs: | 3000#,6000#,9000# |
| Technical: | Forged | ||
| Làm nổi bật: | Nipolet Siêu Song Công ASTM A182 F53,Phụ kiện Thép Siêu Song Công 2507,Phụ kiện Nipolet MSS SP-97 |
||

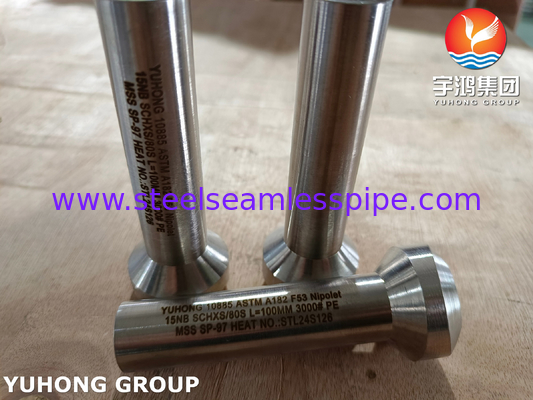

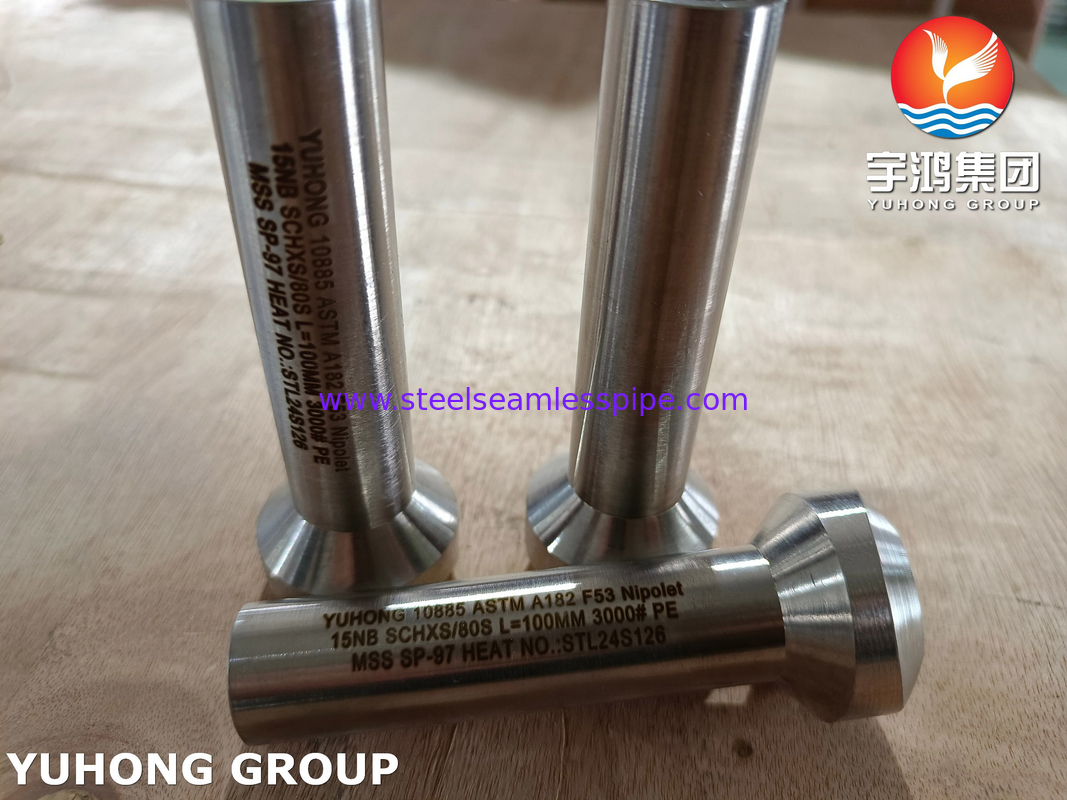

ASTM A182 F53 Thép Siêu Duplex 2507 / S32750 Nipolet , Phụ kiện đường ống MSS SP-97
Nó hoạt động như một dạng lai của ba thành phần:
Weldolet/Nipolet (để tích hợp nhánh)
Mặt bích (để kết nối bằng bu lông)
Thiết kế này loại bỏ các mối hàn trung gian, tăng cường tính toàn vẹn cấu trúc và ngăn ngừa rò rỉ.
Thông số kỹ thuật phụ kiện đường ống ASTM A182 F53 Super Duplex
Nipolet kết hợp một phụ kiện đầu ra nhánh (tương tự như Weldolet) với mặt bích, tạo thành một đơn vị tích hợp cho các kết nối nhánh 90°3.
Nó hoạt động như một dạng lai của ba thành phần:
Weldolet/Nipolet (để tích hợp nhánh)
Mặt bích (để kết nối bằng bu lông)
Thiết kế này loại bỏ các mối hàn trung gian, tăng cường tính toàn vẹn cấu trúc và ngăn ngừa rò rỉ.
Thành phần hóa học của Phụ kiện đường ống A182 F53 Super Duplex
| UNS | C % | Cr % | Ni % | Mo % | N % | Mn % | Cu % | W | S | Si |
|---|---|---|---|---|---|---|---|---|---|---|
| S32750 | < 0.03 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0.24-0.32 | < 1.20 | < 0.5 | - | - | - |
| 2507 | < 0.03 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0.24-0.32 | < 1.20 | < 0.5 | - | - | - |
| F53 | < 0.03 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0.24-0.32 | < 1.20 | < 0.5 | - | - | - |
Tính chất cơ học của A182 F53 Super Duplex Pipe Olet
| Cấp | YS (MPa) | TS (MPa) | % Độ giãn dài | Độ cứng (BHN) |
|---|---|---|---|---|
| UNS S32750 | 550 phút | 795 phút | 15 phút | 310 tối đa |
| 2507 | 550 phút | 795 phút | 15 phút | 310 tối đa |
| F53 | 550 phút | 795 phút | 15 phút | 310 tối đa |
Thiết kế và thử nghiệm pipe olet
Nguyên tắc gia cường: Phụ kiện rèn loại bỏ sự cần thiết của gia cường bên ngoài bằng cách tích hợp vật liệu bổ sung xung quanh mối nối nhánh310.
Kiểm tra:
Không thử nghiệm thủy tĩnh: Phụ kiện dựa vào các tính toán thiết kế đã được xác nhận thay vì thử nghiệm thủy tĩnh bắt buộc10.
Kiểm tra không phá hủy (NDE): Chụp X-quang/siêu âm bắt buộc để kiểm tra tính toàn vẹn của mối hàn3.
Yêu cầu về đánh dấu: Mỗi phụ kiện phải bao gồm:
Nhãn hiệu của nhà sản xuất, cấp vật liệu (ví dụ: WPHY-52), kích thước (Run NPS × Outlet NPS) và "SP-97"
Ứng dụng
