| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ASME SA179 CARBARTETHER TUBLE |
| Số lượng đặt hàng tối thiểu: | 1 phần trăm |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Thùng gỗ ép có khung thép (cả hai đầu ống đều có nắp nhựa) |
| Thời gian giao hàng: | ± 7 ngày làm việc |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | Theo yêu cầu của khách hàng |
| Tên sản phẩm: | Răng L loại ống vây | Đặc điểm kỹ thuật ống trần & vật liệu: | ASME SA179 |
|---|---|---|---|
| vật liệu vây: | nhôm 1060 | ống trần OD: | 16-63mm |
| chiều cao vây: | <17mm | Độ dày vây: | ~0,4mm |
| sân vây: | 2,1-5mm | Loại: | Loại L/ KL/ LL |
| thử nghiệm: | HT/ET | Ứng dụng: | Máy làm mát không khí/ máy sưởi/ hóa dầu/ bộ trao đổi nhiệt |
| Làm nổi bật: | Ống tản nhiệt bằng thép carbon ASME SA179,Ống tản nhiệt kiểu L liền mạch,Ống tản nhiệt bằng nhôm có bảo hành |
||

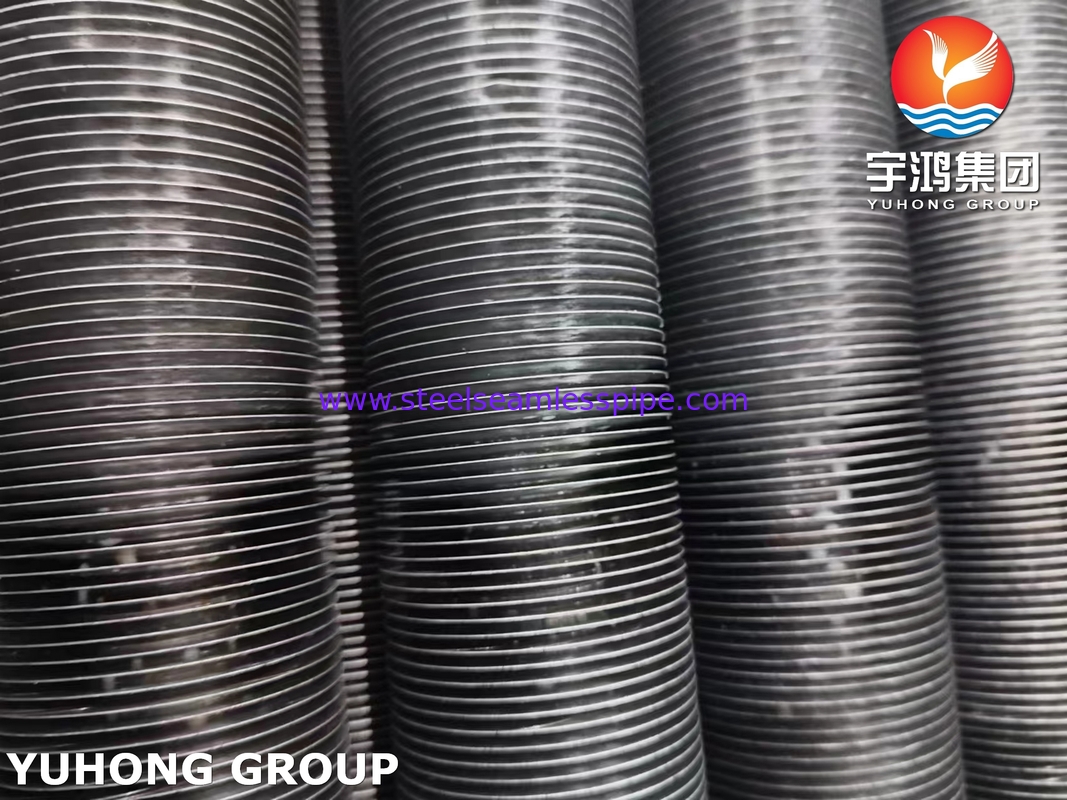

Ống thép liền mạch carbon ASME SA179 với ống vây nhôm 1060, loại L, quấn cho bộ làm mát không khí/bộ gia nhiệt
Ống cơ sở liền mạch bằng thép carbon ASME SA179 với vây nhôm 1060 loại L là một yếu tố truyền nhiệt composite hiệu suất cao được thiết kế đểnâng cao hiệu suất nhiệt phía không khí. Nó có một bình chịu áp lực bằng thép carbon liền mạch nguội (tuân thủ ASME SA179) với các vây nhôm 1060 được quấn theo hình xoắn ốc trong cấu hình hình chữ L lồng vào nhau. Thiết kế độc đáo này kết hợp độ dẫn nhiệt cao của vây nhôm (~200W/m·K) với độ bền cơ học -neo chân L ngăn ngừa sự lỏng lẻo của vây dưới sự xói mòn của luồng không khí và chu kỳ nhiệt,được thiết kế cho bộ làm mát không khí, bộ gia nhiệt và bộ trao đổi nhiệt ống vây.
1. Tổng quan về sản phẩm
Phần hình thang được tạo thành bằng cách cán ống vây hình chữ L phù hợp với sự phân bố mật độ dòng nhiệt và các ống được kết hợp chặt chẽ với hiệu suất nhiệt cao,do đó loại bỏ điện trở nhiệt tiếp xúc do khoảng trống giữa các vây.
Nhiệt độ làm việc:230°C đặc điểm: quy trình quấn, hiệu quả sản xuất cao, khoảng cách đồng đều, truyền nhiệt tốt, tỷ lệ vây cao, ống cơ sở có thể được bảo vệ khỏi sự xói mòn của không khí.
2. Tính chất hóa học & cơ học
| Thành phần hóa học ASME SA179 (%) | |||||
| C | Mn | P | S | Si | Fe |
| ≤ 0,06 - 0,18% | 0,27 - 0,63% | ≤ 0,035% | ≤ 0,035% | ≥ 0,10% (thường là 0,25-0,50%) | Cân bằng (≥ 98%) |
| Thành phần hóa học của vây nhôm 1060 (%) | ||||||
| Al | Fe | Si | Cu | Mn | Zn | Khác |
| ≥ 99,60% | ≤ 0,35% | ≤ 0,25% | ≤ 0,05% | ≤ 0,03% | ≤ 0,05% | ≤ 0,40% |
Tính chất cơ học
| Thành phần | Hiệu suất cơ học | Các tính năng chính |
| ASME SA179 Ống cơ sở |
· Độ bền kéo: ≥325 MPa ·Độ bền chảy: ≥180 MPa · Độ giãn dài (trong 50mm): ≥35% ·Độ cứng: ≤ 72HRB |
· Ống liền mạch nguội chính xác để có độ dày thành tối thiểu ·Độ dẫn nhiệt: 52 W/m·K ở 20°C · Khả năng chống oxy hóa và ăn mòn nước vượt trội ·Nhiệt độ vận hành tối đa: 450°C (843°F) cho dịch vụ liên tục · Độ bền vừa phải: Thích hợp cho bộ trao đổi nhiệt áp suất thấp/trung bình. |
| Vây nhôm 1060 | · Độ bền kéo: 70-110 MPa · Độ giãn dài: 15-25% · Độ cứng: 23 HB. |
· Thiết kế nhẹ làm giảm tải hệ thống · Dễ uốn để hấp thụ rung động |
3. Các tính năng chính
Thiết kế vây quấn kiểu L xoắn ốctối đa hóa diện tích tản nhiệt để có hiệu suất nhiệt phía không khí vượt trội
Vây khóa cơ họcchống rung và lỏng lẻo, lý tưởng cho các điều kiện luồng không khí tốc độ cao
Ống cơ sở bằng thép carbon (bảo vệ bên trong) + vây nhôm 1060 (chống oxy hóa)cho môi trường hóa chất/ngoài trời khắc nghiệt
Ống cơ sở chịu được 400°C, vây nhôm hoạt động ổn định lên đến 250°C
4. Các ứng dụng chính
| Kích thước | Ống vây loại L | Ống vây loại KL | Ống vây loại LL |
|---|---|---|---|
| Cấu trúc | • Vây nhôm với móc hình chữ L đơn ở gốc • Tiếp xúc đường với ống cơ sở |
• Chân L có khía thiết kế • Rãnh ép vào gốc vây để khóa cơ học |
• Chân L mở rộng (Chân dài) • Cấu trúc móc đôi ở gốc |
| Khả năng chống rung | ★★☆ (Tốt hơn so với nhúng, yếu hơn so với KL/LL) |
★★★ (Tuyệt vời) |
★★★ (Móc kép ngăn ngừa lỏng lẻo) |
| Điện trở tiếp xúc nhiệt | • Tương đối cao (Giới hạn bởi tiếp xúc đường) |
• Thấp nhất (Khía làm tăng diện tích tiếp xúc) |
• Thấp (Cải thiện so với loại L, nhưng cao hơn KL) |
| Độ phức tạp của quy trình | • Đơn giản & trưởng thành (Chi phí thấp nhất) |
• Cao hơn (Yêu cầu khía chính xác; chi phí ↑) |
• Vừa phải (Cần tạo hình chính xác cho móc kép) |
| Nhiệt độ phục vụ tối đa | ≤ 250°C (vây Al) | ≤ 280°C (Khía chống lại sự giãn nở nhiệt) |
≤ 260°C (Móc kép chống lại sự mỏi nhiệt) |
| Các ứng dụng tiêu biểu | • Cuộn dây HAVC, bộ tiết kiệm • Môi trường rung động thấp |
• Bộ gia nhiệt trước không khí của nhà máy điện • Thu hồi nhiệt khí tốc độ cao/rung động cao |
• Bộ ngưng tụ làm mát bằng không khí (ACC) • Bộ trao đổi nhiệt hàng hải • Hệ thống rung động trung bình |
