 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Số mô hình: | ASTM A403 WP304 |
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Wooden Case |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C, T/T. |
| Tiêu chuẩn: | ASTM A403 | Vật liệu: | WP304 |
|---|---|---|---|
| NDT: | HT/PT/RT | đóng gói: | Vỏ gỗ |
| Ứng dụng: | Hệ thống nồi hơi/hóa dầu/năng lượng điện/kỹ thuật hàng hải | ||
| Làm nổi bật: | ASTM A403 Thép không gỉ khuỷu tay,WP304 Ứng dụng khuỷu tay 90°,B16.9 Thiết kế bằng thép không gỉ |
||

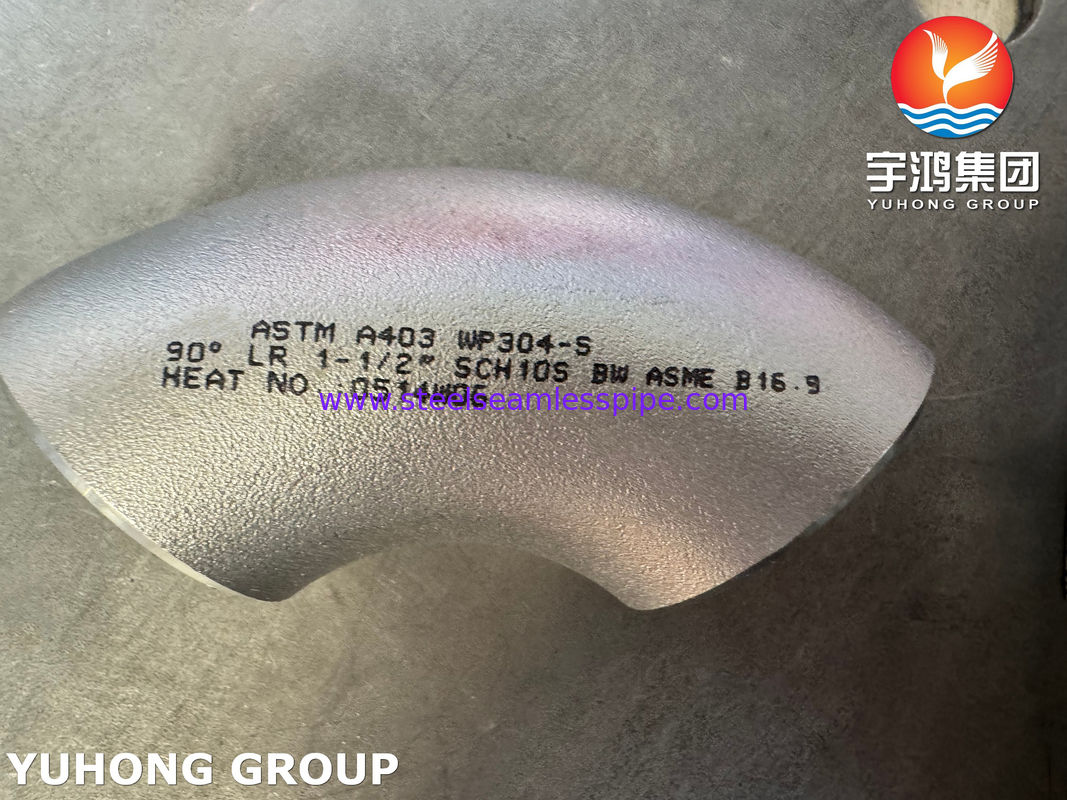

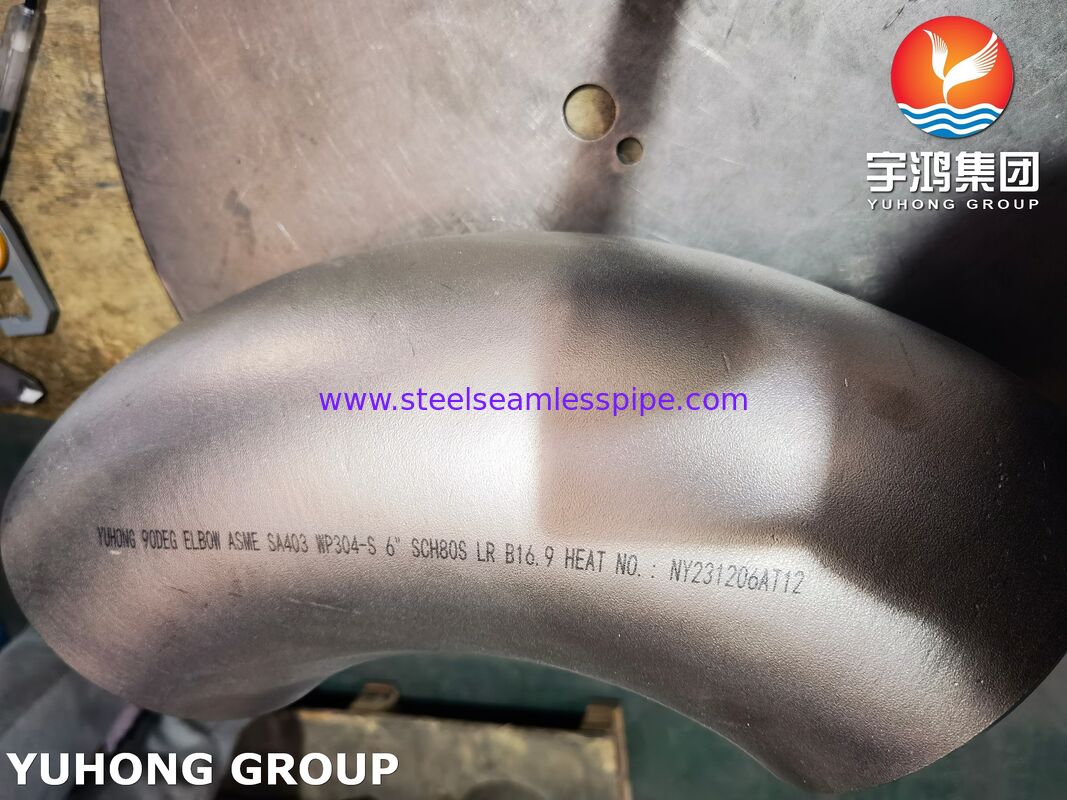

Cút nối thép không gỉ ASTM A403 WP304, mối nối hàn giáp mí, không mối nối B16.9
ASTM A403 WP304phụ kiện thép không gỉ là một trong những phụ kiện thép không gỉ austenit được sử dụng rộng rãi nhất. Tiêu chuẩn ASTM A403 quy định các yêu cầu nghiêm ngặt về thành phần hóa học, tính chất cơ học, xử lý nhiệt, dung sai kích thước, kiểm tra không phá hủy và đánh dấu cho các phụ kiện hàn giáp mí, hàn lồng và ren được chế tạo từ UNS S30400.
|
Lớp |
Kết cấu
|
Kiểm tra không phá hủy
|
| S | Không mối nối |
Không
|
| W | Hàn |
Chụp X-quang hoặc Siêu âm
|
| WX |
Hàn |
Chụp X-quang
|
| WU | Hàn |
Siêu âm
|
Thành phần hóa học thép không gỉ ASTM A403 WP304
|
WP CẤP |
UNS CẤP |
THÀNH PHẦN HÓA HỌC % | ||||||
| C | MN | P | S | Si | NI | Cr | ||
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-20.0 |
| WP304L | S30406 | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 |
18.0-20.0 |
Sự khác biệt giữa WP304 và WP304L là gì?
Sự khác biệt cốt lõi giữa WP304 và WP304L nằm ở hàm lượng carbon của chúng. WP304 có giới hạn trên tiêu chuẩn là 0.08%, trong khi WP304L có giới hạn trên được giới hạn nghiêm ngặt là 0.030%. Chữ "L" là viết tắt của Low Carbon (Carbon thấp), một phiên bản carbon cực thấp của thép không gỉ 304. Sự khác biệt về hàm lượng carbon này chủ yếu ảnh hưởng đến khả năng chống ăn mòn giữa các hạt và khả năng hàn của WP304 và WP304L.
Ăn mòn giữa các hạt xảy ra khi thép không gỉ 304 tiếp xúc với dải nhiệt độ nhạy cảm từ 425°C đến 850°C. Carbon kết hợp với crom để tạo thành cacbua crom, kết tủa ở ranh giới hạt. Điều này làm giảm đáng kể hàm lượng crom gần ranh giới hạt, tạo ra "sự cạn kiệt crom." Môi trường ăn mòn ưu tiên tấn công các khu vực cạn kiệt này, dẫn đến nứt dọc theo ranh giới hạt.
Điều này làm cho WP304 rất nhạy cảm với carbon, trong khi thiết kế carbon cực thấp của WP304L có thể làm giảm đáng kể lượng kết tủa cacbua crom. Đồng thời, không cần xử lý nhiệt sau khi hàn, WP304L vẫn duy trì khả năng chống ăn mòn giữa các hạt tuyệt vời, do đó loại bỏ sự cần thiết phải xử lý nhiệt sau khi hàn và tiết kiệm đáng kể chi phí và thời gian.
Xử lý nhiệt phụ kiện thép không gỉ ASTM A403 WP304
|
CẤP WP |
Ủ dung dịch
Nhiệt độ, tối thiểu °F [°C]B
|
Làm nguội
|
| WP304 |
1900 [1040]
|
nước hoặc làm mát nhanh khác
|
Yêu cầu về độ bền kéo của phụ kiện thép không gỉ ASTM A403 WP304
|
CẤP WP |
Giới hạn chảy, tối thiểu,
ksi [MPa]
|
Độ bền kéo, tối thiểu,
ksi [MPa]
|
| WP304 | 30[205] |
75[515]
|
Ứng dụng phụ kiện thép không gỉ ASTM A403 WP304L
Người liên hệ: Zoey
Tel: +8615967871783
Fax: 0086-574-88017980
