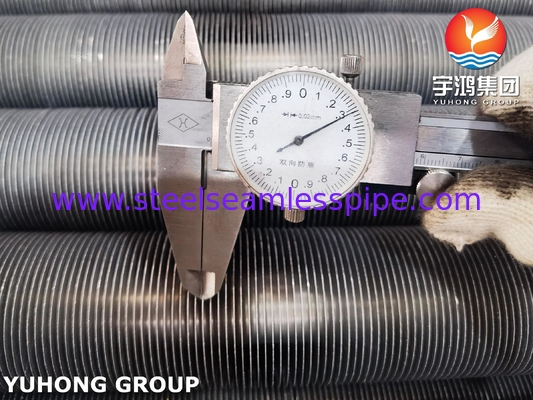

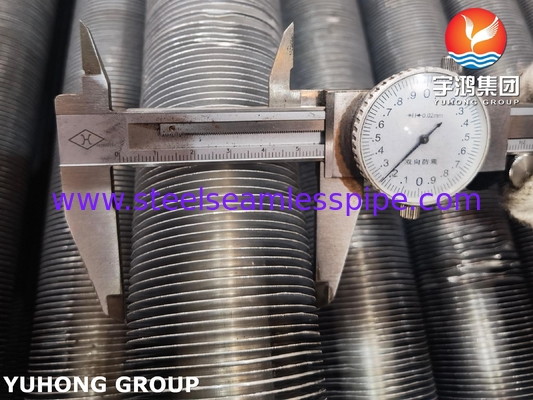

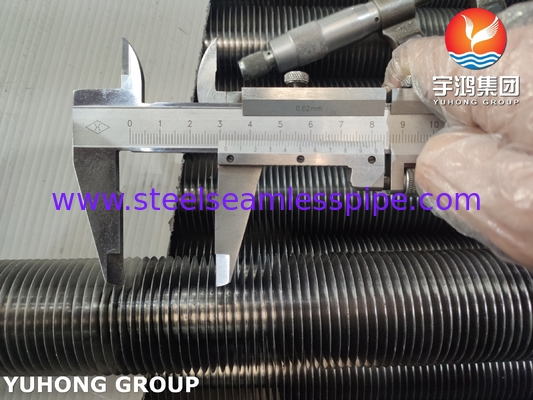

Ống cánh nhúng loại G ASTM A179, Nhôm 1060, dùng cho bộ trao đổi nhiệt

Ống vây nhúng G-Type ASTM A179, Nhôm 1060, cho Bộ trao đổi nhiệt

Ống Ống vây nhúng G-Type ASTM A179 là một thành phần truyền nhiệt hiệu suất cao thường được sử dụng trong các ngành công nghiệp như phát điện, hóa dầu và hệ thống HVAC. Loại ống vây này được thiết kế để tăng cường hiệu quả trao đổi nhiệt bằng cách tăng diện tích bề mặt có sẵn để truyền nhiệt.

Các tính năng chính:

• Vật liệu ống cơ sở:
  Ống cơ sở tuân thủ tiêu chuẩn ASTM A179, trong đó quy định các ống thép carbon thấp nguội liền mạch. Các ống này được biết đến với các đặc tính truyền nhiệt tuyệt vời và độ bền cơ học cao.

• Loại vây:
  Vây nhúng G-Type liên quan đến việc nhúng cơ học các vây nhôm vào một rãnh được cắt vào bề mặt bên ngoài của ống. Điều này đảm bảo một liên kết cơ học chắc chắn giữa các vây và ống, cung cấp độ dẫn nhiệt và độ bền tuyệt vời.

• Vật liệu vây:
  Các vây được làm bằng Nhôm 1060, một vật liệu nhôm có độ tinh khiết cao với khả năng chống ăn mòn, độ dẫn nhiệt và các đặc tính nhẹ đặc biệt. Nhôm 1060 đặc biệt phù hợp cho các ứng dụng cần truyền nhiệt hiệu quả và tuổi thọ cao.

• Lợi ích thiết kế:

  • Tăng cường truyền nhiệt: Thiết kế vây nhúng làm tăng diện tích trao đổi nhiệt, cải thiện hiệu suất nhiệt tổng thể.
  • Độ bền: Liên kết cơ học đảm bảo kết nối chặt chẽ giữa các vây và ống, giảm nguy cơ tách rời trong điều kiện chu kỳ nhiệt.
  • Khả năng chống ăn mòn: Vây nhôm 1060 cung cấp khả năng chống ăn mòn tuyệt vời, ngay cả trong môi trường khắc nghiệt.

• Ứng dụng:
  Ống vây nhúng G-Type ASTM A179 được sử dụng rộng rãi trong nhiều ứng dụng khác nhau, bao gồm:

  • Bộ trao đổi nhiệt
  • Bộ làm mát không khí
  • Lò hơi
  • Bình ngưng và thiết bị bay hơi

1. Kích thước ống cơ sở (ASTM A179):

• Đường kính ngoài (OD):

  • Phạm vi tiêu chuẩn: 15,88 mm (5/8") đến 50,8 mm (2").
  • Dung sai: ± 0,1 mm đối với đường kính nhỏ; ± 0,15 mm đối với đường kính lớn hơn (theo ASTM A179).

• Độ dày thành (WT):

  • Phạm vi tiêu chuẩn: 1,5 mm đến 4 mm.
  • Dung sai: ± 10% độ dày thành quy định.

• Chiều dài:

  • Thông thường được cung cấp với chiều dài lên đến 6 mét (20 feet) hoặc dài hơn, tùy thuộc vào yêu cầu của khách hàng.
  • Dung sai: ± 5 mm đối với chiều dài cố định.

2. Kích thước vây (Vây nhúng G-Type):

• Vật liệu vây: Nhôm 1060 (hoặc tương đương).

• Chiều cao vây (H):

  • Phạm vi: 6 mm đến 16 mm.
  • Dung sai: ± 0,2 mm.

• Độ dày vây (t):

  • Phạm vi: 0,3 mm đến 0,6 mm.
  • Dung sai: ± 0,05 mm.

• Bước vây (P) (Số vây trên inch):

  • Phạm vi: 5 FPI đến 11 FPI (Vây trên inch).
  • Dung sai: ± 0,5 vây.

3. Rãnh và liên kết vây:

• Độ sâu rãnh:
  • Thông thường 0,3 mm đến 0,6 mm, tùy thuộc vào độ dày vây và kích thước ống cơ sở.
• Độ bền liên kết vây:
  • Quá trình nhúng cơ học đảm bảo một vừa khít, với điện trở nhiệt tối thiểu tại giao diện vây-ống.
