| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ASTM A403 WP304 WP304L WP310S WP316 WP316L WP316Ti WP317L WP321 WP321H WP304H WP347H WP904L |
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| chi tiết đóng gói: | Pallet, vỏ gỗ dán |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C, T/T. |
| Vật liệu: | WP304 WP304L WP310S WP316 WP316L WP316Ti WP317L WP321 WP321H WP304H WP347H WP904L | Tiêu chuẩn: | ASTM A403 |
|---|---|---|---|
| Ứng dụng: | Hệ thống đường ống, Thiết bị, thiết bị trao đổi nhiệt, ngành dầu khí, Van, v.v. | Kích cỡ: | tùy chỉnh |

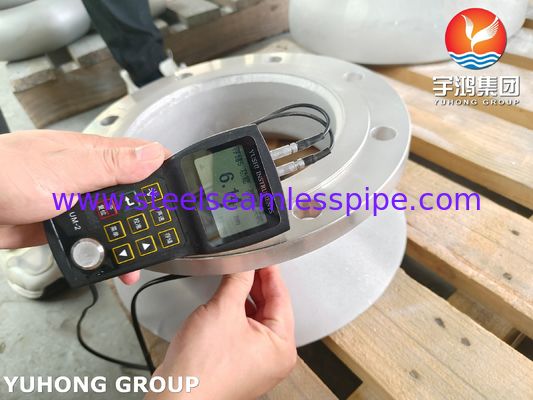

| Ndt: | Pt, ut | Phần: | Ống, khuỷu tay, mặt bích, miệng chuông, giảm |
| Làm nổi bật: | ống mặt bích bằng thép không gỉ,ống nối thép tùy chỉnh,ống mặt bích có bảo hành |
||

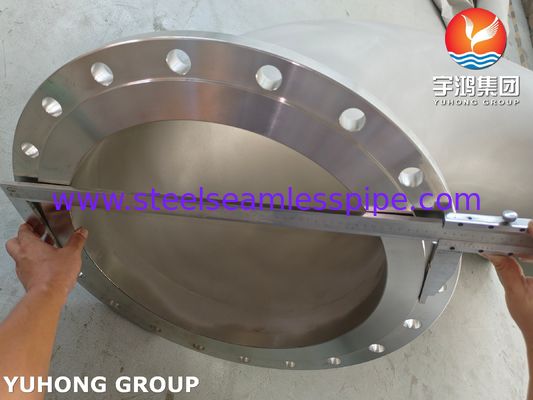

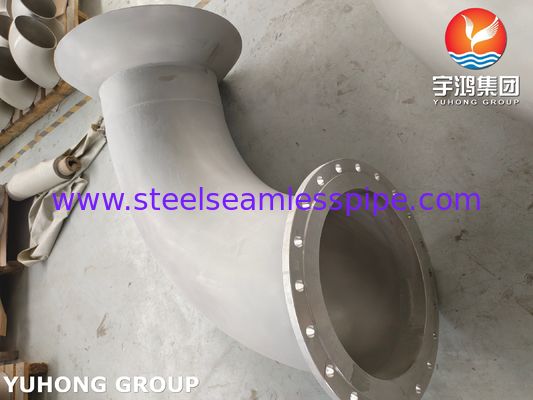

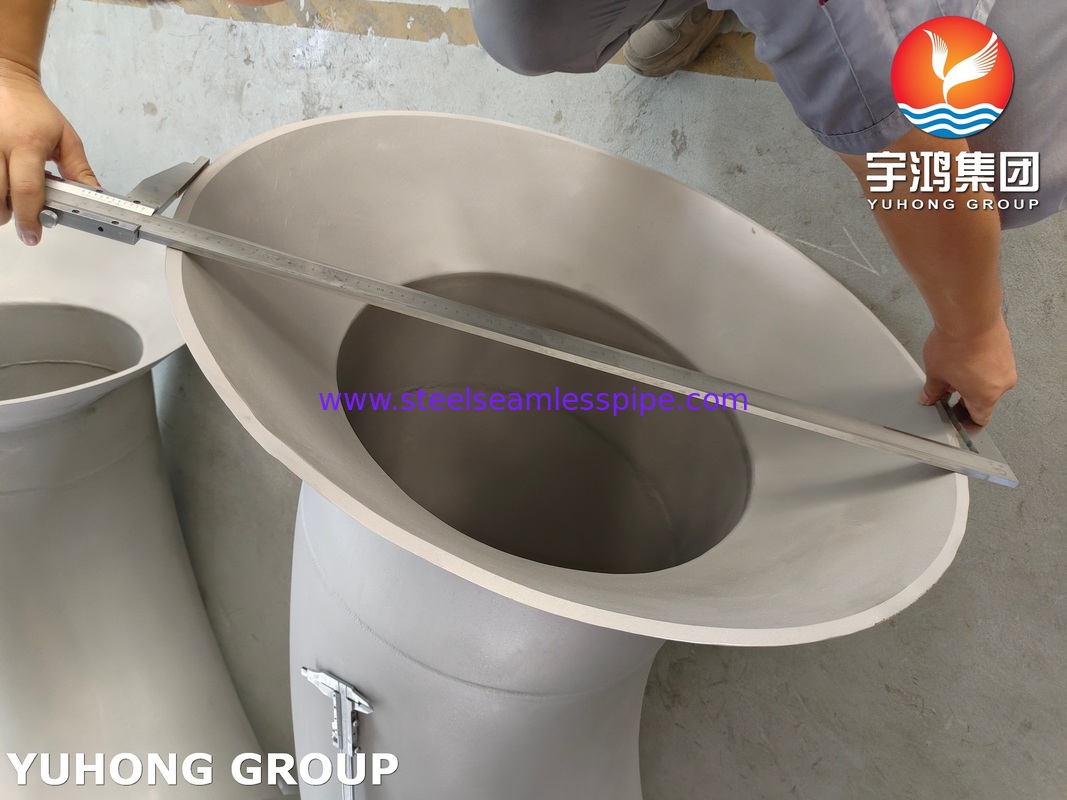

Thép không gỉ Ứng dụng tùy chỉnh BELLMOUTH đường ống
Trong hình thức đơn giản nhất của nó, một miệng chuông là một lối vào hoặc lối ra hình ống dẫn. khi nó được làm bằng thép không gỉ, nó được chọn cho các tính chất vật liệu cụ thể như chống ăn mòn, sức mạnh,vệ sinh, và độ bền.
Dưới đây là một sự phân chia các sử dụng chính của nó, từ phổ biến nhất đến chuyên biệt hơn:
1. Các hệ thống bơm và động lực học chất lỏng (sử dụng phổ biến nhất)
Đây là ứng dụng cổ điển và quan trọng nhất.
Mục đích: Để tạo ra một dòng chảy của chất lỏng trơn tru, hợp lý vào động cơ bơm.
Làm thế nào nó hoạt động:
Giảm nhiễu loạn: Một lối vào có cạnh sắc nhọn làm cho chất lỏng "loại bỏ" khỏi tường ống, tạo ra xoáy và nhiễu loạn.
Giảm thiểu tổn thất vào: Sự hỗn loạn này tạo ra sự mất áp suất đáng kể (mất đầu), buộc máy bơm phải làm việc chăm chỉ hơn để hút chất lỏng vào.
Thúc đẩy dòng chảy Laminar: Hình dạng cong dần dần của miệng chuông dẫn chất lỏng trơn tru vào ống, giảm thiểu sự tách biệt và duy trì hồ sơ dòng chảy trơn tru hơn.
Lợi ích:
Tăng hiệu quả bơm: Bằng cách giảm tổn thất đầu vào, bơm đòi hỏi ít năng lượng hơn để đạt được cùng một tốc độ lưu lượng.
Ngăn chặn Cavitation: Cavitation là sự hình thành và sụp đổ của bong bóng hơi do áp suất thấp tại lối vào máy bơm, có thể phá hủy động cơ.Một miệng chuông giúp duy trì áp suất cao hơn tại lối vào, ngăn chặn hiện tượng gây hại này.
Giảm rung động và tiếng ồn: Dòng chảy mượt mà hơn có nghĩa là có ít rung động và bơm hoạt động yên tĩnh hơn.
Mở rộng tuổi thọ của máy bơm: Bằng cách ngăn ngừa hố và giảm căng thẳng, tuổi thọ của máy bơm được tăng đáng kể.
Các địa điểm phổ biến: Nhà máy xử lý nước, hệ thống làm mát công nghiệp, hệ thống thắt tàu, HVAC quy mô lớn và bất kỳ ứng dụng bơm dòng chảy cao nào.
2. Động cơ thủy lực và bể thử nghiệm
Đây là một ứng dụng tương tự như bơm, nhưng trong một môi trường thử nghiệm được kiểm soát.
Mục đích: Để tạo ra một dòng chảy đồng đều và không bị xáo trộn của nước vào một phần thử nghiệm.
Làm thế nào nó hoạt động: Trong một đường hầm nước hoặc bể kéo, một miệng chuông được sử dụng tại lối vào của phần thử nghiệm nơi một mô hình (như thân tàu hoặc tàu ngầm) được đặt.
Lợi ích:
Dữ liệu chính xác: Một hồ sơ dòng chảy mượt mà, đồng đều là điều cần thiết để thu thập dữ liệu thủy động lực chính xác (như hệ số chống và nâng).
Mô phỏng điều kiện thực tế: Nó giúp sao chép dòng chảy sạch, không bị gián đoạn mà một vật thể sẽ trải nghiệm trong nước mở.
3. Không gian và đường hầm gió
Đây là tương đương khí động học của ứng dụng thủy lực.
Mục đích: Để dẫn dắt và tăng tốc không khí vào phần thử nghiệm của đường hầm gió.
Làm thế nào nó hoạt động: Mở lớn, mở rộng (môi chuông) ở lối vào của đường hầm gió làm cho không khí chậm lại ban đầu,cho phép nó lắng đọng và thẳng trước khi nó tăng tốc qua phần co lại vào khu vực thử nghiệm.
Lợi ích:
Laminar, Uniform Flow: Quan trọng để thử nghiệm mô hình quy mô của máy bay, xe hơi hoặc tòa nhà mà không giới thiệu nhiễu loạn giả.
Kết quả chất lượng cao: Chất lượng của miệng chuông ảnh hưởng trực tiếp đến chất lượng và độ tin cậy của dữ liệu khí động học được thu thập.
4Ngành công nghiệp hàng hải (Tunnel Thruster)
Mục đích: Cải thiện hiệu quả của các động cơ đẩy mũi và đuôi trên tàu và nền tảng ngoài khơi.
Cách làm việc: Một đường hầm được khoan qua thân tàu, và một động cơ đẩy được gắn bên trong.
Lợi ích:
Tăng lực đẩy: Bằng cách cho phép nước đi vào và ra khỏi đường hầm hiệu quả hơn, động cơ đẩy tạo ra lực đẩy nhiều hơn cho cùng một lượng năng lượng.
Giảm lực kéo (khi không được sử dụng): Hình dạng hợp lý tạo ra ít lực kéo thủy lực khi tàu di chuyển qua nước so với một lỗ có cạnh sắc.
5. Xử lý vật liệu & Thiết kế Hopper
Mục đích: Để đảm bảo dòng chảy trơn tru, đáng tin cậy của các vật liệu lớn (bột, hạt, hạt) từ một hopper lưu trữ vào một dây chuyền chế biến hoặc vận chuyển.
Làm thế nào nó hoạt động: Hình dạng miệng chuông ở cửa ra của một hopper ngăn chặn vật liệu từ "cây cầu" hoặc "vòm" (hình thành một khối ổn định ngăn chặn dòng chảy).
Lợi ích:
Ngăn chặn tắc nghẽn: Thúc đẩy dòng chảy khối lượng thay vì dòng chảy kênh không ổn định.
Tỷ lệ cung cấp liên tục: Điều cần thiết cho việc phân phối và kiểm soát quy trình chính xác.
Chăm sóc sức khỏe: Thép không gỉ dễ làm sạch và không phản ứng, làm cho nó lý tưởng cho các ngành công nghiệp thực phẩm, dược phẩm và hóa chất.
| Thành phần | Mô tả | Mục đích/Chức năng |
| Đường ống | Chiều dài thẳng chính của cuộn. | Đường dẫn chính để vận chuyển chất lỏng. |
| Cánh tay | Một thiết bị thay đổi hướng của đường ống (ví dụ: 90 °, 45 °). | Để điều hướng xung quanh những trở ngại và thay đổi đường chảy. |
| TEE | Một thiết bị với một lối vào và hai lối ra (hoặc ngược lại). | Để tạo ra một kết nối chi nhánh trong hệ thống đường ống. |
| REDUCER | Một thiết bị tập trung hoặc lập dị kết nối các đường ống có đường kính khác nhau. | Để chuyển đổi giữa các kích thước ống khác nhau. |
| Vòng sườn | Một bộ phận giống đĩa với lỗ đệm xung quanh. | Chức năng quan trọng: Để kết nối cuộn này với các cuộn, thiết bị hoặc van khác tại chỗ. Cho phép tháo rời và bảo trì. |
| STUB END | Một ống nhỏ hơn hàn trực tiếp vào đường ống chính. | Một sự thay thế đơn giản hơn, thường rẻ hơn cho một tee để tạo nhánh |
| Hỗ trợ liên kết | Một tấm thép hoặc lug hàn vào cuộn. | Cung cấp một điểm để gắn các hỗ trợ ống, treo hoặc neo vào cấu trúc. |
