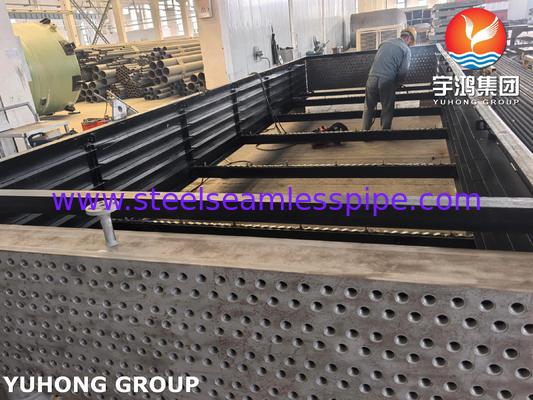

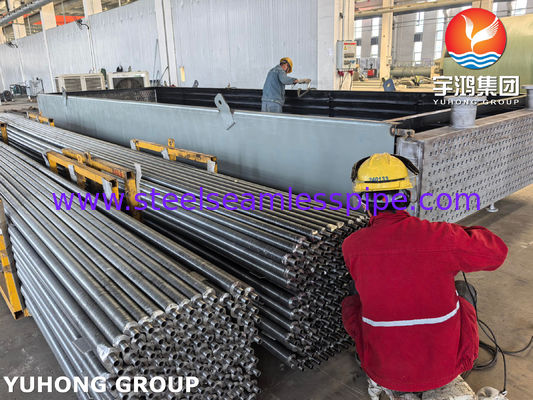

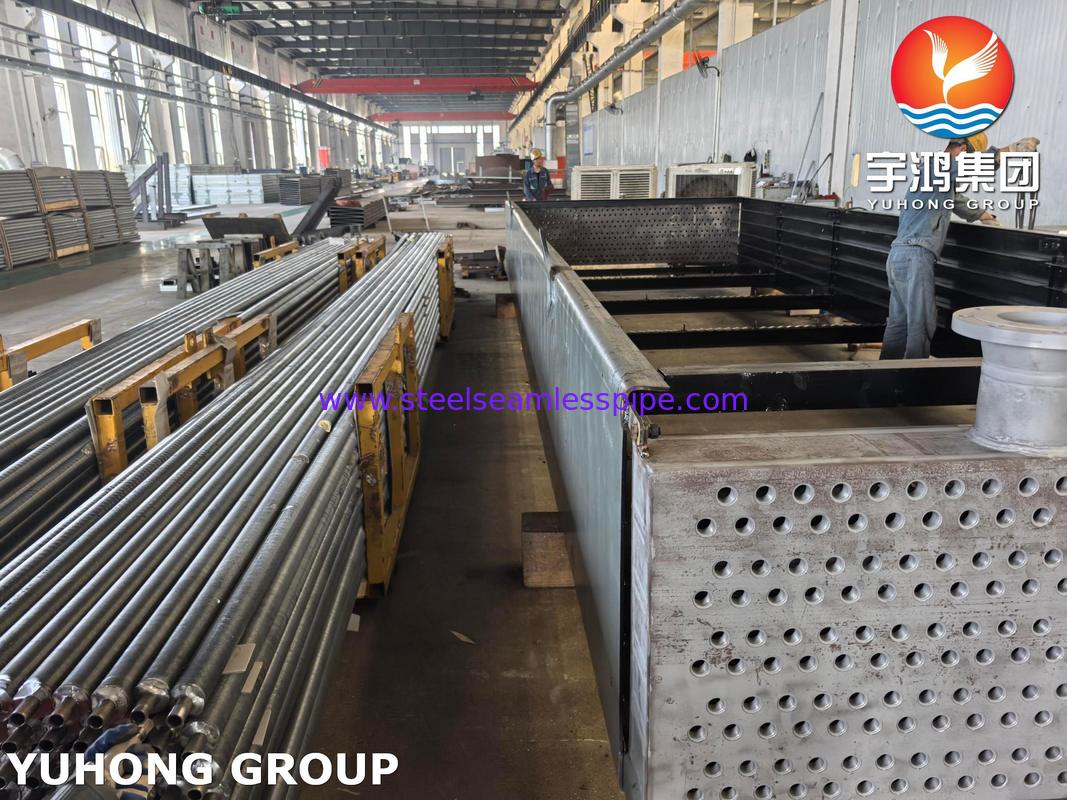

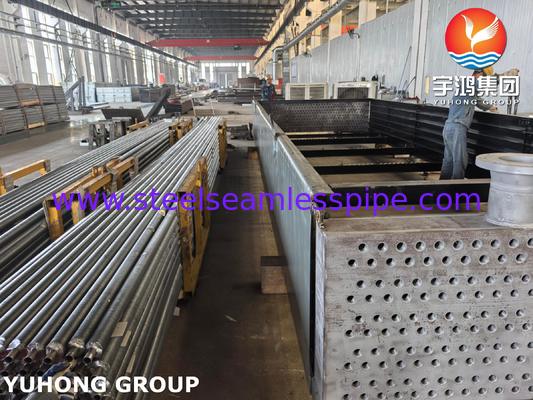

Bộ làm mát không khí ống vây tùy chỉnh cho ngành dầu khí và hóa chất

Máy làm mát không khí với ống có vây là một thiết bị làm mát một chất lỏng nóng (lỏng hoặc khí) bằng cách thổi không khí xung quanh qua một bó ống.là một ống cơ sở với vây gắn vào bề mặt bên ngoàiCác vây này làm tăng đáng kể diện tích bề mặt để chuyển nhiệt, làm cho quá trình làm mát hiệu quả hơn nhiều so với việc sử dụng ống trần.

Nguyên tắc cơ bản là chuyển nhiệt hợp lý: chất lỏng quá trình nóng bên trong ống mất nhiệt cho không khí mát hơn đi qua vây, khiến nhiệt độ của chất lỏng giảm.

Các thành phần chính

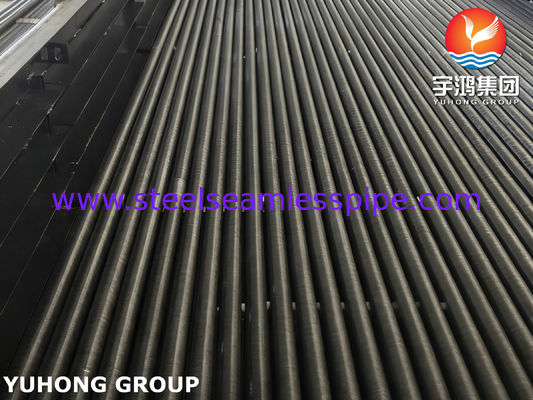

1. ống có vây (Trái tim của hệ thống):

Base Tube: ống bên trong mang chất lỏng quá trình (ví dụ: nước, dầu, hóa chất, hơi nước).

Vây: Các bề mặt mở rộng được gắn vào bên ngoài của ống cơ sở. Chúng là giao diện chính để truyền nhiệt vào không khí.

Loại vây phổ biến:

"L" Fins: Một dải vật liệu vây quanh ống với một cơ sở hình L. Thường xảy ra ở nhiệt độ vừa phải.

"G" Fins: Tương tự như chân L nhưng có khóa chặt chẽ hơn, tốt hơn cho nhiệt độ cao hơn và chu trình nhiệt.

Vòng vây nhúng: Vòng vây được cuộn thành một rãnh được gia công vào ống và sau đó cuộn căng để tạo ra một liên kết rất mạnh, tích hợp.

Vòng trượt: Vòng được tạo ra bằng cách ép nhôm từ một ống nhôm (ví dụ, một tay áo nhôm trên lõi thép).

2Người hâm mộ và trình điều khiển:

Quạt trục: Quạt lớn, giống như cánh quạt di chuyển một khối lượng lớn không khí qua khối ống.

Máy điều khiển quạt: Thông thường là động cơ điện, đôi khi có động cơ tần số biến đổi (VFD) để kiểm soát nhiệt độ chính xác.

3Cấu trúc và phiên họp toàn thể:

Một khung thép vững chắc hỗ trợ các ống và bộ máy quạt.

Một plenum là một buồng kín đảm bảo không khí được hướng đều xuyên qua các ống và không thoát ra xung quanh các bên.

4. Tiêu đề:

Các hộp hoặc ống ở mỗi đầu của gói ống, nơi chất lỏng quá trình được phân phối cho các ống riêng lẻ (trụ điểm đầu vào) và thu thập sau khi làm mát (trụ điểm đầu ra).

Quá trình

1. Dầu nóng vào: Dầu quá trình nóng đi vào đầu đầu đầu vào.

2Phân phối: Đầu phân phối chất lỏng đồng đều vào nhiều ống có vây.

3Chuyển nhiệt: Khi chất lỏng chảy qua các ống, nhiệt của nó được dẫn qua tường ống và vào vây.

4. Dòng không khí: Các quạt trục buộc một dòng không khí xung quanh lớn qua bên ngoài của các ống có vây. Không khí này lấy nhiệt từ vây và bề mặt ống.

5. Lỏng làm mát ra: Lỏng đã làm mát được thu thập trong đầu đầu đầu ra và gửi trở lại hệ thống quy trình.

6Không khí nóng ra: Không khí nóng được thải ra khí quyển.

Toàn bộ quy trình này là một mạch kín cho chất lỏng quy trình, có nghĩa là nó không tiếp xúc với không khí làm mát, ngăn ngừa ô nhiễm và mất mát.

Các loại máy làm mát không khí

Lưu ý: Ventilator được đặt ở phía đầu vào, đẩy không khí qua các ống.

Ứng dụng ủ khí: Máy quạt nằm ở phía cửa ngõ, kéo không khí nóng qua ống ống. Điều này cung cấp phân phối không khí đồng đều hơn và bảo vệ máy quạt khỏi thời tiết,nhưng động cơ quạt hoạt động trong môi trường nóng.

Ứng dụng chung

Máy làm mát không khí phổ biến ở các ngành công nghiệp nơi nước khan hiếm, đắt tiền hoặc nơi độ tinh khiết của chất lỏng quá trình là rất quan trọng.

1Các nhà máy lọc dầu & nhà máy hóa dầu: làm mát dòng hydrocarbon, máy ngưng tụ trên cao cho các cột chưng cất, làm mát nước thải lò phản ứng.

2Các nhà máy điện: làm mát dầu bôi trơn của tua-bin, hệ thống nước làm mát vòng kín.

3- Trạm nén: Máy làm mát sau và máy làm mát giữa cho không khí nén hoặc khí.

4. HVAC & Lạnh: Là chất ngưng tụ (phản xạ nhiệt từ chất làm lạnh ra không khí).

5Các quy trình công nghiệp: làm mát dầu thủy lực, làm nguội và làm mát quy trình trong sản xuất.

Ưu điểm so với các máy làm mát khác (như tháp làm mát)
