Ống thép liền mạch ASTM A312 UNS S30815 - Ống chịu nhiệt độ cao & chống oxy hóa
Ống thép liền mạch ASTM A312 UNS S30815 - Ống chịu nhiệt độ cao & chống oxy hóa cho Ứng dụng Tàu trao đổi nhiệt, Lò nung và Hóa dầu | Yuhong Group
Dẫn đầu ngành & Năng lực cung ứng cốt lõi
Yuhong Group Co., Ltd. hoạt động như một nhà sản xuất chuyên dụng các thiết bị truyền nhiệt quan trọng và các bộ phận chứa áp suất. Cơ sở của chúng tôi có chứng nhận ASME U, CTI và TS cho bình áp lực, hỗ trợ sản xuất các bộ trao đổi nhiệt ống vỏ, bộ làm mát khí và lò đốt. Chúng tôi được công nhận về thẩm quyền kỹ thuật trong các ứng dụng ống trao đổi nhiệt nhiệt độ cao — đặc biệt là trong các bộ phận đối lưu lò luyện cốc, đầu ra bộ tái tạo và dịch vụ cracking ethylene, nơi độ tin cậy của ống ảnh hưởng trực tiếp đến thời gian hoạt động của đơn vị.
Ngoài việc cung cấp ống thành phẩm, chúng tôi còn cung cấp các dịch vụ sản xuất bó ống tích hợp, bao gồm uốn chữ U, tạo cánh và gia công hoàn chỉnh tấm ống / vách ngăn / kênh. Điều này cho phép kiểm soát giao diện kích thước chặt chẽ từ ống đến toàn bộ bó ống trao đổi nhiệt.

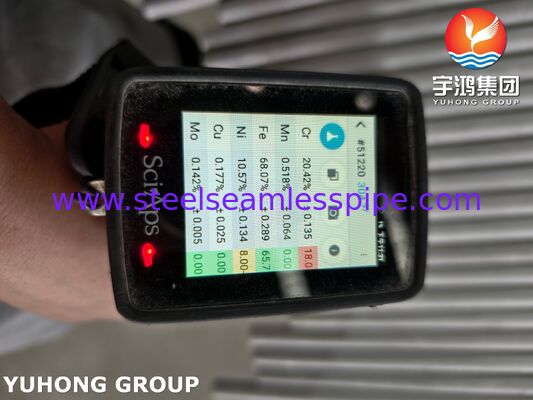

Thành phần hóa học (ASTM A312 UNS S30815)
Độ bền ở nhiệt độ cao và khả năng chống oxy hóa của hợp kim bắt nguồn từ sự cân bằng được kiểm soát giữa crôm, niken và nitơ với các phụ gia đất hiếm. Thành phần tuân thủ nghiêm ngặt các yêu cầu của Bảng 1 ASTM A312.
| Nguyên tố |
Thành phần (%) |
| Carbon (C) |
0,05 - 0,10 |
| Mangan (Mn) |
≤ 2,00 |
| Phốt pho (P) |
≤ 0,045 |
| Lưu huỳnh (S) |
≤ 0,030 |
| Silic (Si) |
1,40 - 2,00 |
| Crôm (Cr) |
20,0 - 22,0 |
| Niken (Ni) |
10,0 - 12,0 |
| Nitơ (N) |
0,14 - 0,20 |
| Cerium (Ce) |
0,03 - 0,08 |
| Sắt (Fe) |
Phần còn lại |
Yêu cầu sản xuất & Quy trình thử nghiệm
Theo ASTM A312, ống S30815 liền mạch được sản xuất bằng quy trình hoàn thiện nóng hoặc hoàn thiện nguội. Các kiểm soát sau đây là bắt buộc:
- Xử lý nhiệt: Ủ dung dịch ở 1040-1150°C sau đó làm nguội nhanh để giữ cấu trúc austenit hoàn toàn và nitơ trong dung dịch rắn.
- Thử nghiệm theo tiêu chuẩn: Thử nghiệm làm phẳng, thử nghiệm làm bích (đối với kích thước ≤ NPS 6), thử nghiệm độ cứng và thử nghiệm thủy tĩnh (hoặc thử nghiệm điện không phá hủy theo ASTM E213/E309) được thực hiện trên mỗi ống.
- Dung sai kích thước: Đường kính ngoài, độ dày thành và độ thẳng được kiểm tra theo Bảng 3 và Bảng 4 ASTM A312 để đảm bảo khớp với lỗ ống và các bộ phận hỗ trợ vách ngăn.
Lưu ý quy trình quan trọng: Sau khi định hình (uốn chữ U) yêu cầu ủ dung dịch lại trừ khi được thực hiện trong điều kiện ủ hoàn toàn và với bán kính uốn ≥ 3 × Đường kính ngoài, theo các quy tắc bình áp lực được công nhận. Hoạt động uốn trong nhà của chúng tôi kiểm soát độ oval và độ mỏng thành trong giới hạn cho phép của ASME Phần VIII.
Khả năng gia công phù hợp & Các loại vật liệu
Chúng tôi cung cấp ống S30815 tích hợp với các bộ phận bổ sung:
| Bộ phận |
Tương thích vật liệu & Các loại |
| Tấm ống / Vách ngăn |
Tấm SA-240 304/304L, 316/316L, hoặc S30815 |
| Kênh / Đầu nối |
SA-516 Gr.70 (thép carbon nhiệt độ thấp) hoặc SA-240 304H |
| Phụ kiện & Mặt bích |
A182 F304/F316 - hàn hoặc rèn |
| Ống uốn chữ U |
S30815, 304H, 321H, 347H, Hợp kim 800H/825 |
Tất cả các bộ phận phù hợp đều được thiết kế theo cùng các tiêu chuẩn ASTM/ASME để tránh sự không tương thích do ăn mòn điện hóa hoặc giãn nở nhiệt ở nhiệt độ hoạt động cao.
Kịch bản ứng dụng
Ống liền mạch này được thiết kế để hoạt động bền bỉ trong:
- Cuộn bức xạ và đối lưu của lò đốt / lò nung - lò xử lý, ống tái tạo, cuộn cracking.
- Bộ trao đổi nhiệt ống vỏ - nơi nhiệt độ quy trình đầu vào vượt quá 650°C.
- Bó làm mát khí - trong các dịch vụ ngưng tụ đỉnh nhiệt độ cao.
- Thiết bị thu hồi nhiệt thải - bao gồm ống pigtail và ống cặp nhiệt độ.
Ưu điểm kỹ thuật, Tính năng chính & Dịch vụ tùy chỉnh
- Khả năng chống oxy hóa: Phụ gia Si và Ce thúc đẩy lớp oxit bám dính chặt chẽ, giảm bong tróc trong quá trình chu kỳ nhiệt (thử nghiệm theo ASTM G54 ở 1100°C).
- Độ bền chống rão: Sự phân tán mịn các nitrua mang lại ứng suất phá hủy 10^5 giờ cao hơn so với 304H trong dải 650-900°C.
- Khả năng gia công: Tuyệt vời cho uốn nóng, kéo nguội và hàn (GTAW với que hàn ER308LSi phù hợp).
- Dịch vụ tùy chỉnh: Chúng tôi cung cấp cắt theo chiều dài cố định, uốn chữ U với bán kính tùy chỉnh theo TEMA R/C/B và đánh bóng / thụ động hóa bằng axit để tăng khả năng làm sạch.
Câu hỏi thường gặp (FAQ)
H: Nhiệt độ hoạt động liên tục tối đa cho ống liền mạch S30815 là bao nhiêu?
A: Trong môi trường oxy hóa, có thể sử dụng lên đến 1150°C không liên tục và 1100°C liên tục, với điều kiện ứng suất thành ống vẫn thấp hơn ứng suất cho phép của ASME đối với loại này.
H: S30815 so với 304H cho dịch vụ trao đổi nhiệt như thế nào?
A: S30815 có khả năng chống oxy hóa vượt trội và độ bền nóng cao hơn do hàm lượng Si và N cao hơn. Nó được ưa chuộng khi rão nhiệt độ cao là mối quan tâm thiết kế, trong khi 304H vẫn phù hợp cho các nhiệm vụ nhiệt độ trung bình, chi phí thấp hơn.
H: UNS S30815 có yêu cầu xử lý nhiệt sau hàn (PWHT) không?
A: Không - do cấu trúc austenit hoàn toàn và mức ferrite được kiểm soát ( < 5 FN), PWHT không bắt buộc theo ASTM hoặc ASME đối với hầu hết các dịch vụ, nhưng nên ủ lại sau khi định hình nguội nặng.
