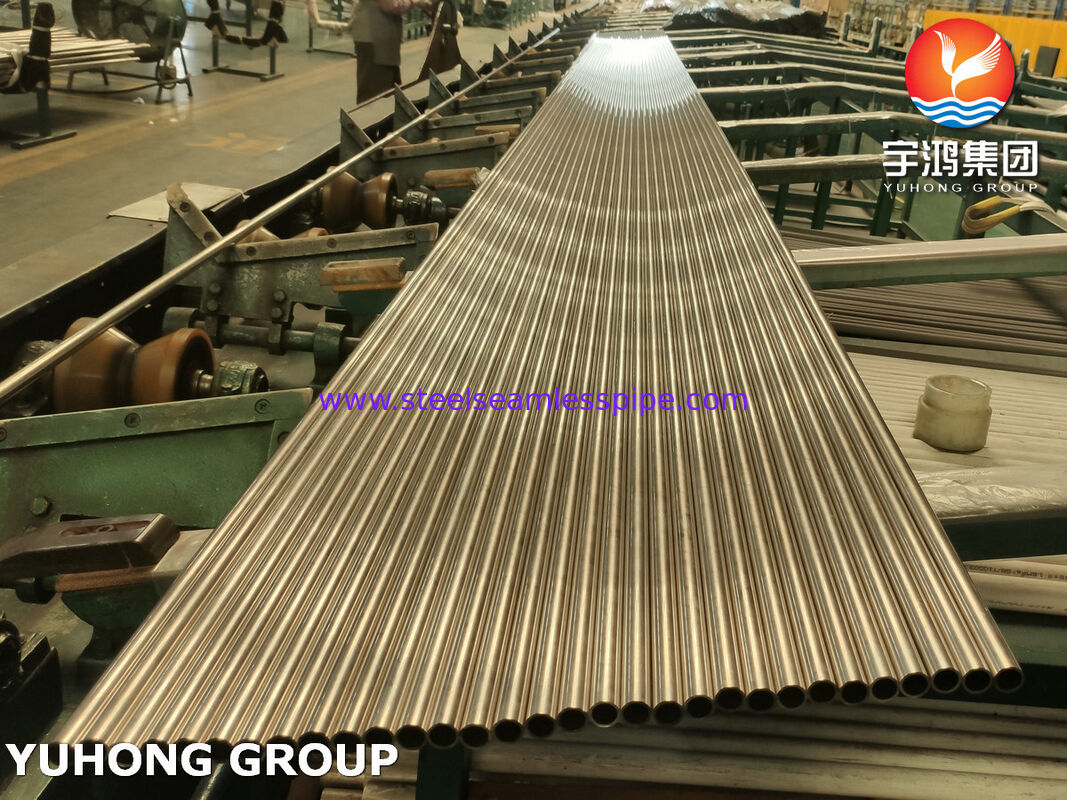

ASTM B111 C71640 ống đồng-nickel liền mạch - hợp kim CuNi30Fe cho máy ngưng tụ và trao đổi nhiệt biển
Nhóm YUHONG, với hơn 35 năm chuyên môn công nghiệp và một mạng lưới cung cấp toàn cầu phục vụ 85 quốc gia, chuyên về các giải pháp ống hợp kim phi sắt hiệu suất cao.ASTM của chúng tôi B111 C71640 đồng-nickel ống liền mạch được sản xuất để đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt cho các ứng dụng quan trọng trong thủy chất tụChúng tôi đảm bảo khả năng truy xuất hoàn toàn, kiểm soát chất lượng nghiêm ngặt và hiệu suất đáng tin cậy cho các điều kiện dịch vụ đòi hỏi trên toàn thế giới.
Thành phần hóa học - ASTM B111 C71640 (UNS C71640 / CW353H)
| Nguyên tố |
Thành phần (%) |
| Đồng (Cu) + Bạc (Ag) |
Phần còn lại |
| Nickel (Ni) + Cobalt (Co) |
29.0-32.0 |
| Sắt (Fe) |
1.7 - 2.3 |
| Mangan (Mn) |
1.5 - 2.5 |
| Carbon (C), tối đa |
0.06 |
| Sulfur (S), tối đa |
0.03 |
Thành phần danh nghĩa:66% Cu - 30% Ni - 2% Fe - 2% Mn
Hàm lượng sắt và mangan cao hơn tiêu chuẩn C71500 (70/30 Cu-Ni) tăng cường lớp phủ oxy hóa bề mặt bảo vệ, cung cấp khả năng chống trúng cao hơn trong nước biển chảy.
Tính chất cơ học theo nhiệt độ - ASTM B111
| Nhiệt độ |
Độ bền kéo, phút |
Sức mạnh năng suất, phút (0,5% mở rộng) |
Chiều dài |
| O61 (được lò sưởi) |
63 ksi (435 MPa) |
25 ksi (170 MPa) |
40% |
| HR50 (Draw & Stress-Relieved) |
81 ksi (560 MPa) |
58 ksi (400 MPa) |
4% |
Theo các yêu cầu của ASTM B111
Yêu cầu sản xuất và thử nghiệm - Phù hợp với ASTM B111
Tất cả các ống được sản xuất nhưkhông maycác sản phẩm thông qua các quy trình ép và kéo lạnh, với phạm vi kích thước lên đến 31⁄8 inch (80 mm) OD. Các thử nghiệm bắt buộc sau đây được áp dụng theo ASTM B111:
| Loại thử nghiệm |
Yêu cầu |
| Thử nghiệm mở rộng |
30% đường kính bên ngoài (theo bảng 4) |
| Xét nghiệm thủy tĩnh |
Tối đa 1000 psi (7 MPa) trừ khi có quy định khác |
| Kiểm tra dòng điện Eddy |
100% bắt buộc để đảm bảo chất lượng (ASTM E243) |
| Kích thước hạt (được sưởi) |
0.010 - 0,045 mm |
| Đánh giá căng thẳng dư thừa |
Xét nghiệm hơi thủy ngân nitrat hoặc amoniac |
Kiểm tra dòng Eddy hiện là phương pháp NDT chính trong hầu hết các nhà máy, với thử nghiệm thủy tĩnh được thực hiện khi được chỉ định cho dịch vụ dưới biển hoặc hạt nhân.
Thông báo sản xuất quan trọng:Kết thúc bề mặt và tình trạng ban đầu là quyết định cho tuổi thọ.Nghiên cứu chỉ ra rằng ướp và chuẩn bị bề mặt ảnh hưởng trực tiếp đến sự hình thành lớp oxit bảo vệ giàu Fe / Mn cung cấp khả năng chống xói mònChúng tôi duy trì kiểm soát nghiêm ngặt về tình trạng bề mặt thông qua các quy trình ướp và ủ.
Khả năng chế tạo bổ sung và chất lượng vật liệu
Ngoài các ống trần, Yuhong Group cung cấp các gói thành phần trao đổi nhiệt hoàn chỉnh:
| Thành phần |
Các tài liệu có sẵn |
| Bàn ống |
ASME SB171 C71640, C71500, C70600 |
| Bảng phao |
Thép carbon, thép không gỉ hoặc hợp kim đồng bằng đồng theo thiết kế |
| Vỏ kênh và đầu |
Các vật liệu phù hợp với ASME |
| Các ống U-Bend |
C71640, C71500, C70600 |
| Các gói ống |
Bộ đầy đủ với ống C71640 |
Chúng tôi ủng hộkích thước tùy chỉnh, U-bending, finning (low-fin/high-fin) và chế tạo gói hoàn chỉnh.
Các kịch bản ứng dụng
- Máy gia cố bề mặttrong dịch vụ thủy sản và sản xuất điện
- Máy trao đổi nhiệt bằng ống và vỏtrong các nền tảng ngoài khơi
- Máy bay hơitrong các nhà máy khử muối (MSF và MED)
- Máy sưởi nước muốivà các phần khử nhiệt
- Hệ thống nước làm mátvới nước biển hoặc nước muối
- Đường ống dẫn nước biển tốc độ caonơi mà khả năng chống xói mòn là quan trọng
Ưu điểm kỹ thuật và tùy chỉnh
Chống xói mòn:Thành phần 2% Fe + 2% Mn cho phép C71640 chịu được tốc độ dòng chảy cao hơn các hợp kim C70600 (90/10) và C71500 (70/30) tiêu chuẩn.Nó cung cấp tốt nhất xói mòn và chống va chạm trong số các lớp đồng-nickel trong khi giữ lại các gia đình tự nhiên hành vi chống mờ.
Kháng nhiễm sinh học:Hợp kim đồng-nickel tự nhiên chống lại vi phạm sinh học biển, giảm tần suất bảo trì và duy trì hiệu quả truyền nhiệt trong khoảng thời gian dịch vụ kéo dài.
Phạm vi nhiệt độ:Nhiệt độ hoạt động tối đa lên đến 300 °C (572 °F).
Tùy chọn tùy chỉnh:
- Kích thước: OD tùy chỉnh, độ dày tường và chiều dài
- Nhiệt độ: O61 (được lò sưởi) hoặc HR50 (được kéo / giảm căng thẳng)
- Kết thúc: Sản phẩm được sưởi sáng, ướp hoặc đánh bóng
- Hình dạng: thẳng, cong U hoặc cuộn
- Xây dựng cuối cùng: đơn giản, tròn hoặc có sợi
FAQ kỹ thuật - Câu hỏi chung về ngành công nghiệp
Q: Sự khác biệt giữa C71640 và C71500 (70/30 Cu-Ni) là gì?
C71640 là một hợp kim 70/30 được sửa đổi với Fe (1,7-2,3%) và Mn (1,5-2,5%) cao so với C71500 (Fe 0,4-1,0%, Mn 1,0% tối đa).Điều này cung cấp độ bền cao hơn và khả năng chống xói mòn cao hơn trong nước biển chứa cát.
Q: Tại sao C71640 được chỉ định cho các nhà máy khử muối MSF?
Dầu muối trong nhiều giai đoạn liên quan đến nước muối ở nhiệt độ cao với chất rắn lơ lửng ở tốc độ cao.C71640 đã được phát triển đặc biệt cho nhiệm vụ này và đã được rất thành công trong nhiệt từ chối và nước muối nóng phần.
Q: Phương pháp NDT nào được áp dụng cho các ống ASTM B111?
Theo ASTM B111, mỗi ống đều phải trải qua thử nghiệm điện xoáy (ASTM E243) hoặc thử nghiệm thủy tĩnh.
