| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | Mặt bích đặc biệt bằng thép không gỉ ASTM A182 F304L |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| chi tiết đóng gói: | VÁN VÁN / PALLET |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Tên sản phẩm: | Mặt bích bằng thép không gỉ | Vật liệu: | ASTM A182 F304L |
|---|---|---|---|
| Kích cỡ: | 1/2 "đến 48" | Hình dạng: | có thể tùy chỉnh, theo yêu cầu bản vẽ của người mua |
| Áp lực: | Lớp150/300/600/9001500/2500 | Mặt bích: | Mặt phẳng (FF), Mặt nâng (RF) |
| Ứng dụng: | Dầu khí, hóa chất, vv, phụ kiện và kết nối, bia | ||
| Làm nổi bật: | Phân thép không gỉ ASTM A182 F304L,Vòng kẹp hình đặc biệt rèn,mặt bích thép không gỉ tùy chỉnh |
||

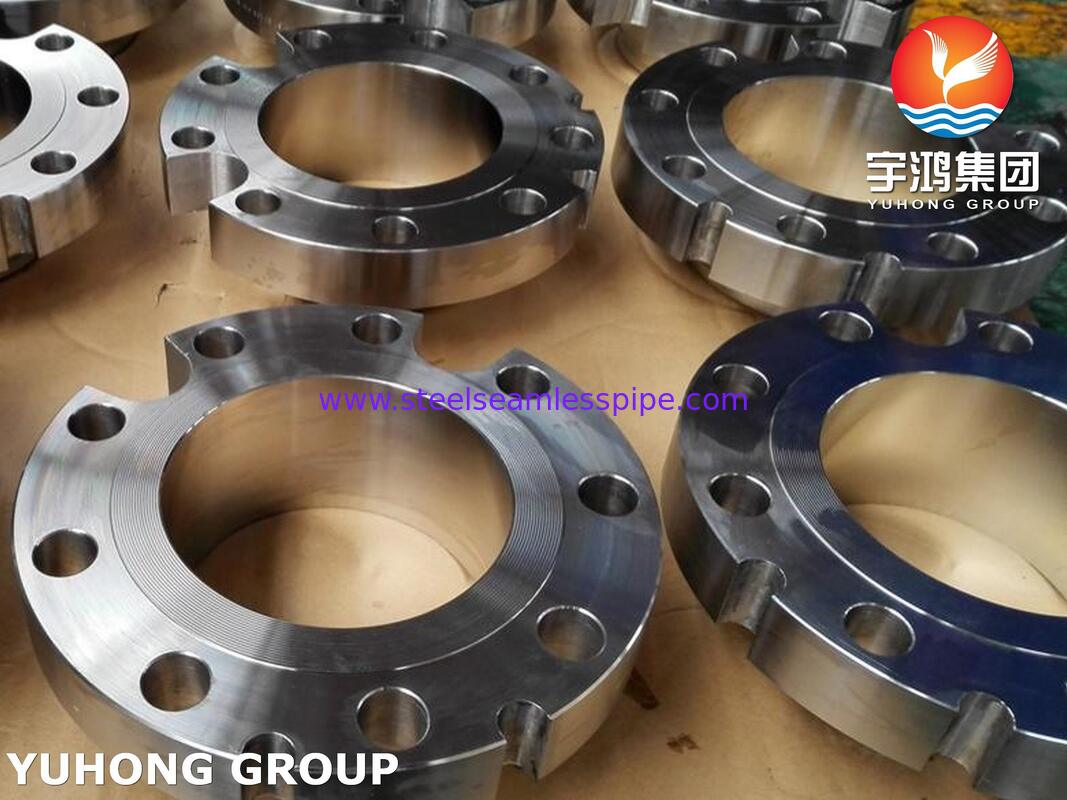

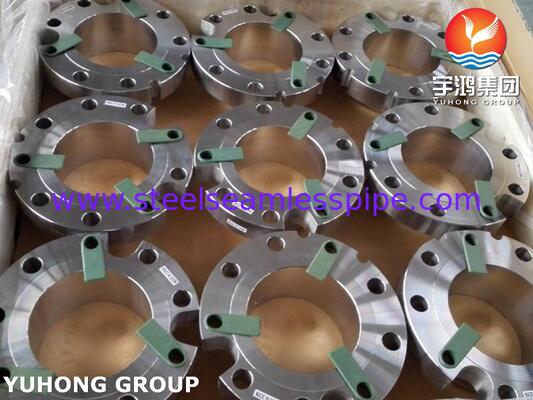

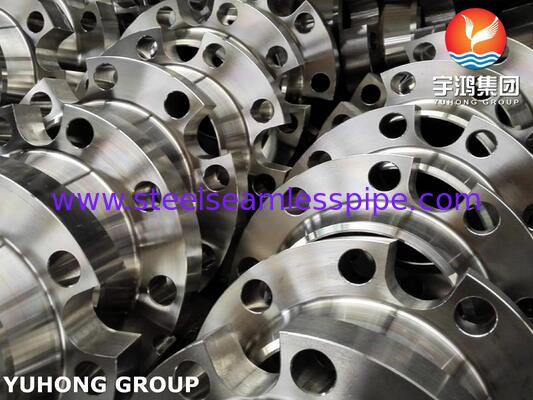

ASTM A182Thép không gỉ UNS S30403 Special Flange F304L Forged Special Shaped Flange
Phân đặc biệt thép không gỉ ASTM A182 F304Llà một giải pháp thiết kế tùy chỉnh được sử dụng khi một miếng vòm chuẩn, sẵn sàng không thể đáp ứng các yêu cầu về hình học, không gian hoặc hiệu suất của một điểm kết nối cụ thể.Trong ngành công nghiệp ống dẫn và máy móc, một miếng kẹp là một phương pháp kết nối các đường ống, van, máy bơm và các thiết bị khác để tạo thành một hệ thống đường ống. Nó cũng cung cấp truy cập dễ dàng để làm sạch, kiểm tra hoặc sửa đổi.
Trong khi các miếng kẹp tiêu chuẩn (như Weld Neck, Slip-On, Blind và Socket Weld) tròn và phù hợp với các tiêu chuẩn kích thước cụ thể (ASME B16.5, ASME B16.47), một miếng miếng có hình dạng đặc biệt là bất kỳ miếng miếng nào đi ngược với các hình dạng hoặc kích thước tròn tiêu chuẩn này để đáp ứng một yêu cầu kỹ thuật cụ thể.Đây thường là các thành phần tùy chỉnh được thiết kế cho các ứng dụng độc đáo, hạn chế không gian, hoặc các điểm kết nối không chuẩn.
Tại sao nên sử dụng một miếng kẹp có hình dạng đặc biệt?
Kết nối không tròn: Thiết bị kết hợp (như hộp số, vỏ bơm hoặc chuông) có thể có mô hình bu lông hình bầu dục, vuông hoặc hình chữ nhật.
Hạn chế không gian: Trong môi trường công nghiệp chật hẹp, một miếng miếng tròn có kích thước đầy đủ có thể không phù hợp.
Yêu cầu sắp xếp: Đôi khi, lỗ bu lông cần phải được định hướng theo một cách rất cụ thể mà không thể với các miếng kẹp đối xứng tiêu chuẩn.
Điều chỉnh các ống dẫn bất thường: Trong HVAC, xử lý vật liệu hoặc các ngành công nghiệp quy trình cụ thể, các ống dẫn thường hình chữ nhật hoặc hình vuông.Một miếng lót đặc biệt cho phép một đường ống tròn để kết nối với một chuyển hình chữ nhật hoặc bình.
Ứng dụng căng thẳng cao hoặc đặc biệt: Các miếng kẹp tiêu chuẩn có thể không đủ cho áp suất, nhiệt độ hoặc môi trường ăn mòn cực cao,yêu cầu thiết kế tùy chỉnh với các bức tường dày hơn hoặc hợp kim chuyên dụng.
Các loại tương đương của ván đặc biệt thép không gỉ ASTM A182 F304L
| Tiêu chuẩn | UNS | Nhà máy NR. | Lưu ý: | BS | GOST | JIS | AFNOR |
| SS 304L | S30403 | 1.4306/1.4307 | X2CrNi18-9 / X2CrNi19-11 | 304S11 | 03Х18Н11 | SUS 304L | Z3CN18-10 |
Các miếng kẹp có hình dạng đặc biệt có thể được làm từ nhiều loại vật liệu khác nhau để phù hợp với môi trường:
Thép carbon: (ví dụ, ASTM A105, A350) - Mục đích chung, dầu khí, cấu trúc.
Thép không gỉ: (ví dụ, ASTM A182 F304/F316) - Môi trường ăn mòn, chế biến thực phẩm, dược phẩm.
Thép hợp kim: (ví dụ, ASTM A182 F11/F22) - Dịch vụ nhiệt độ và áp suất cao (như sản xuất điện).
Duplex & Super Duplex: (ví dụ, ASTM A182 F51/F55) - Ứng dụng ngoài khơi và trên biển đòi hỏi độ bền cao và khả năng chống ăn mòn.
Hợp kim niken: (ví dụ: Inconel, Hastelloy) - Môi trường ăn mòn hoặc nhiệt độ cao.
Thành phần hóa học của miếng lót đặc biệt thép không gỉ ASTM A182 F304L%
| Thể loại | C | Thêm | Vâng | P | S | Cr | Ni | N |
|---|---|---|---|---|---|---|---|---|
| 304L | 0.03max | 2.0max | 0.75max | 0.045max | 0.03max | tối thiểu 18,0 tối đa 200 | Min: 8,0 max: 12 | 0.10 tối đa |
Tính chất cơ học của miếng lót đặc biệt thép không gỉ ASTM A182 F304L
| Thể loại | Độ bền kéo (MPa) phút | Sức mạnh năng suất 0,2% Proof (MPa) min | Chiều dài (% trong 50mm) phút | Độ cứng | |
| Rockwell B (HR B) tối đa | Brinell (HB) tối đa | ||||
| 304L | 485 | 170 | 40 | 92 | 201 |
Các loại thông thường của các miếng kẹp hình đặc biệt
1. Flanges hình bầu dục:Thường được sử dụng khi không gian bị hạn chế theo một hướng (ví dụ: trên thân van, vỏ máy nén hoặc trong đóng tàu).
2. Quad Flanges:Thông thường trong công việc ống dẫn áp suất thấp, bể xử lý nước và thiết bị nông nghiệp.Chúng dễ dàng chế tạo hơn cho các kết nối vuông hoặc hình chữ nhật và thường được sử dụng với các miếng dán đơn giản được cắt từ vật liệu tấm.
3. Flanges hình chữ nhật:Rất phổ biến trong xử lý vật liệu (hệ thống thu bụi), HVAC (nâng nhiệt, thông gió và điều hòa không khí),và chế biến hóa học khi vận chuyển một lượng lớn không khí hoặc vật liệu qua các ống dẫn hình chữ nhật.
4. Phân đoạn hoặc Clamshell Flanges:Đây là các miếng lót được làm từ hai hoặc nhiều mảnh được bóp xung quanh một đường ống hiện có. Chúng được sử dụng để sửa chữa, tăng cường,hoặc để gắn các nhánh vào một đường dây hiện có mà không cắt ống (Hot Tapping).
5. Flanges lỗ với vòi đặc biệt:Trong khi sợi vòm lỗ là một loại tiêu chuẩn, các phiên bản "đặc biệt" bao gồm các lỗ vòi áp suất bổ sung hoặc được định vị khác nhau cho các thiết lập đo lưu lượng phức tạp hơn.
6. Xúc gạch tùy chỉnh:Bất kỳ miếng kẹp nào được thiết kế từ đầu để đáp ứng một bản vẽ kỹ thuật cụ thể, kết hợp các mô hình lỗ bu lông độc đáo, chiều dài trục bất thường hoặc các coni đặc biệt.
Ứng dụng
Dầu & khí đốt / hóa dầu: Trên các trạm nén, cửa ra máy bơm và các bộ van đặc biệt.
Sản xuất điện: Kết nối tua-bin với các đơn vị tụ hoặc trong hệ thống cấp nước nồi hơi.
Hải quân và đóng tàu: Trên trục cánh quạt, thân lái, và ống xả động cơ.
Khai thác mỏ và chế biến khoáng sản: Trên máy bơm bùn và ống dẫn xử lý vật liệu lớn.
Điều trị nước: Trên các đơn vị lọc và kết nối bể.
HVAC: Trên các đơn vị xử lý không khí lớn và chuyển tiếp ống dẫn.
