| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | Ống vây HFW |
| Số lượng đặt hàng tối thiểu: | 10 CÁI |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | Phụ thuộc vào số lượng |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 1000 tấn mỗi tháng |
| Tiêu chuẩn vật liệu ống cơ sở: | ASTM A106 Gr.B liền mạch | Phương pháp gắn vây: | Hàn tần số cao (HFW) |
|---|---|---|---|
| Nhiệt độ hoạt động tối đa: | 400 ° C. | Phạm vi mật độ vây: | 150-250 vây mỗi mét |
| Làm nổi bật: | Các ống có vây xoắn ốc hàn cho máy trao đổi nhiệt,A106 Bụi có vây bằng thép carbon,CS ống vây với hàn xoắn ốc |
||

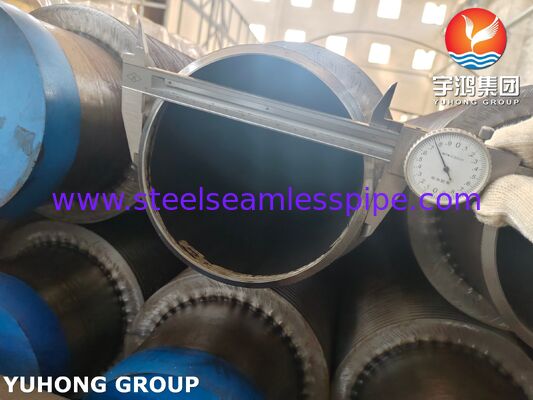

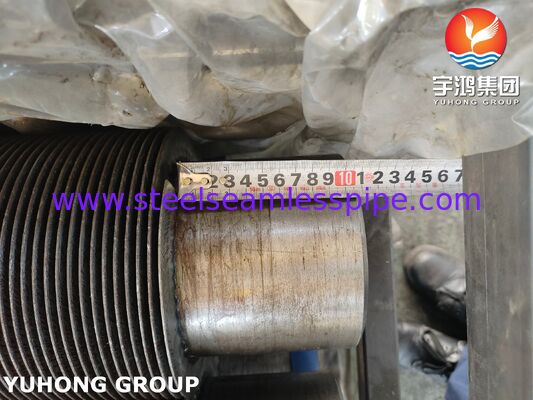

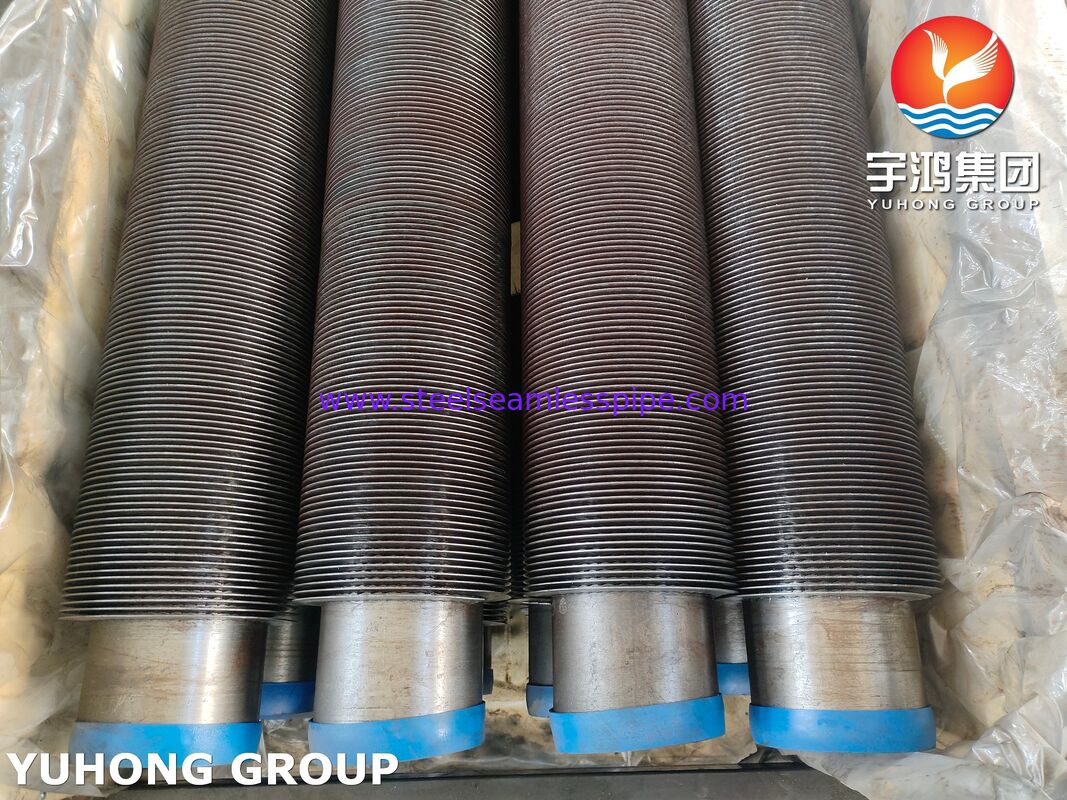

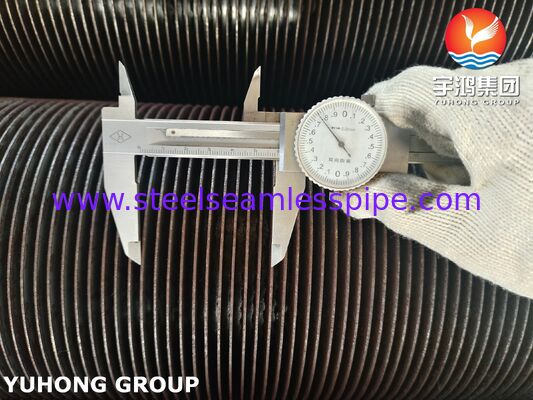

Ống cánh hàn tần số cao (HFW) kết hợp ống nền thép carbon liền mạch ASTM A106 Gr.B
với cánh thép carbon bằng công nghệ hàn trạng thái rắn tiên tiến.Các ống này
mang lại hiệu quả truyền nhiệt cao gấp 8-10 lần so với ống trần, lý tưởng cho hệ thống thu hồi nhiệt, lò hơi và bộ gia nhiệt quy trình hoạt động ở nhiệt độ ≤400°C.
2. Cấu trúc ống cánh & Quy trình sản xuất
| Vật liệu | Quy trình chính | Ống nền |
|---|---|---|
| ASTM A106 Gr.B | Kéo nguội liền mạch, OD 25.4-114.3mm | Cánh |
| Thép carbon (CS) | Hàn tần số cao (2.000 Hz), không có vật liệu phụ | Chất lượng mối nối |
| Hợp nhất luyện kim | Kiểm tra siêu âm 100%, độ bền cắt ≥35MPa | 3. Thành phần hóa học (Tiêu chuẩn ASTM) |
Nguyên tố
| C (tối đa) | Mn | P (tối đa) | S (tối đa) | Al (tối thiểu) | % |
|---|---|---|---|---|---|
| 0.12 | 0.29-1.06 | 0.035 | ≥0.10 | ≥0.10 | Cánh (Thép carbon SPHC): |
Nguyên tố
| C (tối đa) | Mn (tối đa) | P (tối đa) | S (tối đa) | Al (tối thiểu) | % |
|---|---|---|---|---|---|
| 0.12 | 0.50 | 0.040 | 0.020 | 0.020 | 4. Kích thước & Dung sai quan trọng |
| Phạm vi/Dung sai | Tiêu chuẩn | OD ống nền |
|---|---|---|
| 25.4 - 219 mm (±0.15mm) | ASTM A106 | Chiều cao cánh (H) |
| 5 - 30 mm (±0.5mm) | Tiêu chuẩn HEI | Độ dày cánh (T) |
| 0.8 - 3.0 mm (±0.1mm) | Tùy chỉnh | 5. Ưu điểm hiệu suất |
| 4-25 (±0.2) | ASME B36.10M | Chiều dài tối đa |
| 24 mét (độ thẳng ≤1mm/m) | Tùy chỉnh | 5. Ưu điểm hiệu suất |
| Trường hợp sử dụng | Ví dụ cấu hình ống | Nhà máy điện |
|---|---|---|
| Bộ hâm nước, Bộ sấy không khí | OD 50.8mm + cánh 16mm @ 197 FPM | Hóa dầu |
| Bộ gia nhiệt khí quy trình, Lò phản ứng | OD 76.2mm + cánh 19mm @ 230 FPM | HVAC |
| Bộ gia nhiệt chất lỏng nhiệt, Máy hút ẩm | OD 38.1mm + cánh 12.7mm @ 180 FPM | Thu hồi nhiệt thải |
| Lò hơi khí thải (≤550°C) | Lớp phủ nhôm + cánh 25.4mm | 7. Tại sao chọn ống cánh HFW của chúng tôi? |
