| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Yuhong |
| Chứng nhận: | ASME Section VIII, TEMA , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| Số mô hình: | AES, Bộ trao đổi nhiệt dạng ống và vỏ nổi |
| Số lượng đặt hàng tối thiểu: | 1 bộ. |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Pallet |
| Thời gian giao hàng: | 45 - 150 ngày |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Làm nổi bật: | Máy trao đổi nhiệt U-Stamp ASME VIII,Bộ trao đổi nhiệt thép không gỉ 316L,vỏ đầu nổi và bộ trao đổi ống |
||
|---|---|---|---|
Tập đoàn Yuhong Co., Ltd. là nhà sản xuất thiết bị truyền nhiệt và bình áp lực được chứng nhận trên toàn cầu. Chúng tôi chuyên thiết kế và chế tạo một loạt sản phẩm toàn diện theo tiêu chuẩn ASME Phần VIII và TEMA, bao gồm bộ trao đổi nhiệt ống vỏ (đầu nổi, ống chữ U, ống cố định), bình áp lực và bộ làm mát khí. Chúng tôi cũng cung cấp các bó ống thay thế, ống chữ U, ống bộ trao đổi nhiệt, ống có cánh và các bộ phận (ống lót, vách ngăn, đầu). Thiết bị được chứng nhận ASME U-Stamp và cung cấp cho khách hàng trên toàn thế giới.

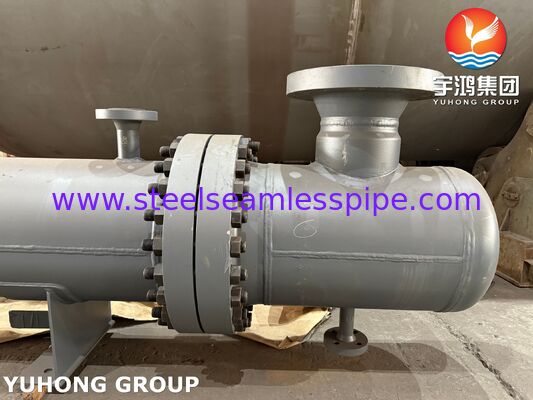

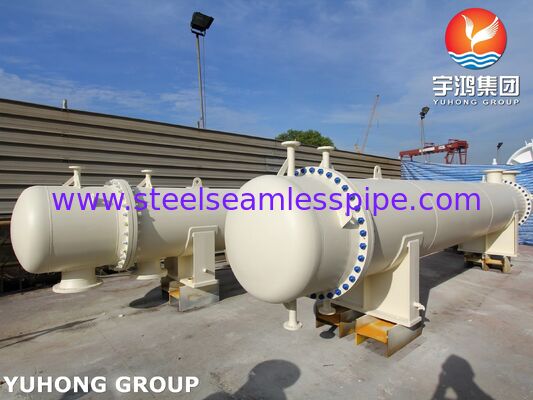

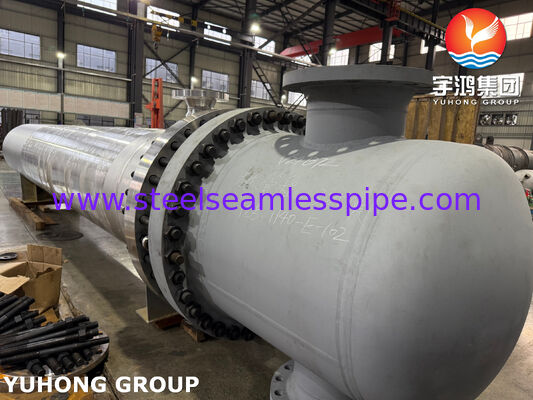

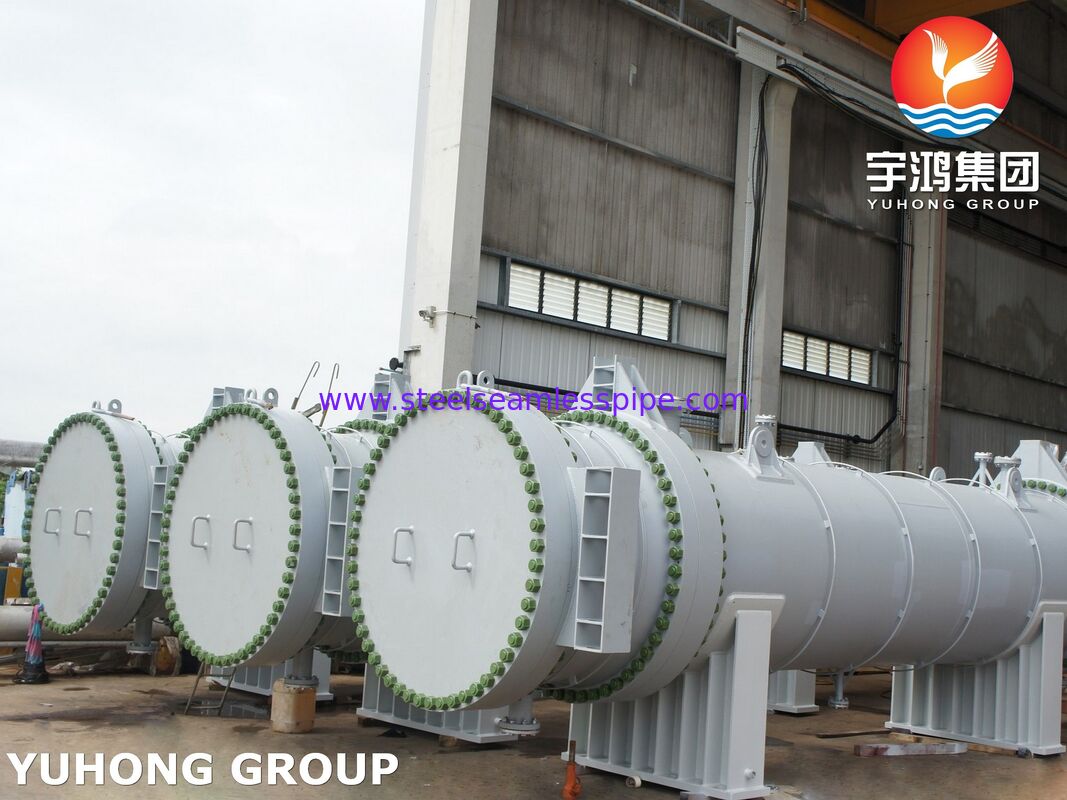

Bộ trao đổi nhiệt ống vỏ đầu nổi loại AES là giải pháp tối ưu cho các điều kiện quy trình đòi hỏi độ tin cậy cao dưới sự giãn nở nhiệt đáng kể, nhiệt độ cao và bảo trì thường xuyên. Thiết bị được thiết kế và sản xuất tuân thủ nghiêm ngặt Bộ luật Nồi hơi và Bình áp lực ASME Phần VIII Phân khu 1 và tiêu chuẩn TEMA (Hiệp hội các nhà sản xuất bộ trao đổi ống). Việc sử dụng thép không gỉ 316L (tương đương của Nga 03Х17Н14М3) đảm bảo khả năng chống ăn mòn tuyệt vời và tuổi thọ sử dụng kéo dài trong môi trường khắc nghiệt.
| Tham số | Mô tả / Giá trị |
|---|---|
| Loại bộ trao đổi nhiệt | AES (theo chỉ định TEMA) — Đầu kênh và nắp có thể tháo rời, vỏ một lần chảy, đầu nổi có thiết bị hỗ trợ |
| Mã thiết kế | ASME Phần VIII, Phân khu 1 (Chứng nhận U-Stamp) |
| Tiêu chuẩn thiết kế | TEMA Lớp R / C / B (theo yêu cầu của khách hàng) |
| Vật liệu ống | ASME SB213 TP316L (Thép không gỉ liền mạch, ít carbon) |
| Vật liệu ống lót | SA182 F316L / SA350 LF2 có lớp phủ 316L (tùy chọn) |
| Vật liệu vỏ | SA516 Gr.70 (Thép carbon) / SA240 316L (theo yêu cầu) |
| Đường kính vỏ | Từ 325 mm đến 1800 mm (chế tạo theo yêu cầu) |
| Chiều dài ống | Lên đến 12000 mm |
| Diện tích bề mặt truyền nhiệt | Lên đến 2000 m² |
| Áp suất thiết kế | Lên đến 10 MPa (tùy dự án) |
| Nhiệt độ thiết kế | Từ -50°C đến +450°C |
| Loại thử nghiệm | Mô tả |
|---|---|
| Thử nghiệm thủy lực | Thực hiện ở phía vỏ và phía ống với áp suất vượt quá giới hạn thiết kế theo ASME VIII Div.1 |
| Thử nghiệm khí nén | Áp dụng trong trường hợp thử nghiệm thủy lực không khả thi do điều kiện quy trình |
| Kiểm tra không phá hủy (NDT) | Kiểm tra X quang (RT), Siêu âm (UT), Thẩm thấu thuốc nhuộm (PT) và Hạt từ tính (MT) mối hàn và kim loại cơ bản |
| Kiểm tra rò rỉ | Xác minh các mối nối ống-ống lót (ép và hàn), bao gồm cả thử nghiệm rò rỉ heli theo yêu cầu |
| Chứng nhận vật liệu | Truy xuất nguồn gốc đầy đủ với chứng chỉ EN 10204 3.1 |
Bù trừ giãn nở nhiệt. Đầu nổi cho phép bó ống giãn nở và co lại tự do, độc lập với vỏ. Điều này loại bỏ hoàn toàn ứng suất nhiệt, điều này rất quan trọng đối với chênh lệch nhiệt độ vượt quá 50°C giữa hai chất lỏng.
Dễ bảo trì và vệ sinh. Bó ống có thể tháo rời hoàn toàn khỏi vỏ, cho phép tiếp cận toàn bộ bề mặt bên ngoài của ống và khoang bên trong vỏ để làm sạch bằng cơ học, kiểm tra hoặc thay thế ống. Khuyến nghị cho các dịch vụ có khả năng bám bẩn và hình thành cặn.
Độ tin cậy cao trong điều kiện hoạt động khắc nghiệt. Thiết kế chịu được sự sụt giảm áp suất và biến động nhiệt độ đáng kể, làm cho nó phù hợp với các vòng lặp quy trình quan trọng nhất.
Khả năng chống ăn mòn của vật liệu 316L. Hàm lượng carbon thấp loại bỏ sự nhạy cảm và ăn mòn liên hạt sau khi hàn, trong khi hàm lượng molypden đảm bảo khả năng chống ăn mòn rỗ và ăn mòn khe hở trong môi trường chứa clorua.
Ống lót bọc kim loại. Đối với các quy trình có độ ăn mòn khác nhau của môi chất (ví dụ: chất lỏng ăn mòn bên trong ống, chất lỏng trung tính trong vỏ), ống lót hai kim loại được sử dụng — đế thép carbon (SA350 LF2) với lớp phủ hàn hoặc lớp bọc 316L. Điều này đảm bảo hiệu quả chi phí mà không ảnh hưởng đến độ tin cậy.
Cấu hình vách ngăn. Các vách ngăn được bố trí theo hình phân đoạn hoặc hai phân đoạn tối ưu hóa vận tốc dòng chảy ngang ở phía vỏ, nâng cao hiệu quả truyền nhiệt và ngăn ngừa rung động do dòng chảy của ống.
Mối nối ống-ống lót. Các kết nối được thực hiện bằng cách ép, hàn kín hoặc kết hợp cả hai, tùy thuộc vào điều kiện hoạt động và độ kín yêu cầu.
Lọc dầu (gia nhiệt sơ bộ dầu thô, ngưng tụ, làm mát sản phẩm)
Ngành hóa dầu và hóa chất (trao đổi nhiệt trong hệ thống lò phản ứng, ngưng tụ hơi, thu hồi nhiệt)
Xử lý khí (làm mát và gia nhiệt khí quy trình)
Sản xuất điện (bộ làm mát dầu bôi trơn, bộ ngưng tụ, bộ gia nhiệt nước cấp)
Ngành thực phẩm và dược phẩm (cấu tạo thép không gỉ 316L cho yêu cầu độ tinh khiết cao)
Chứng nhận ASME U-Stamp. Tuân thủ đầy đủ ASME BPVC Phần VIII Phân khu 1, được công nhận trên toàn cầu. Mỗi thiết bị đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt từ thiết kế đến thử nghiệm cuối cùng.
Tuân thủ TEMA. Thiết kế và sản xuất theo TEMA Lớp R (dịch vụ lọc dầu khắc nghiệt), C (thương mại thông thường) và B (quy trình hóa chất).
Kỹ thuật tùy chỉnh. Phát triển bộ trao đổi nhiệt được điều chỉnh theo các thông số quy trình cụ thể của khách hàng — tính toán nhiệt, phân tích thủy lực, thiết kế cơ khí và lựa chọn vật liệu.
Cung cấp toàn chu kỳ. Sản xuất thiết bị truyền nhiệt, cung cấp phụ tùng và bộ phận thay thế, và hỗ trợ sau bán hàng.
Hậu cần toàn cầu. Kinh nghiệm xuất khẩu sang các nước CIS, Châu Âu, Trung Đông và Đông Nam Á. Hiểu biết về các yêu cầu cụ thể của dự án và tuân thủ quy định địa phương.
Trong bộ trao đổi nhiệt đầu nổi, bó ống có thể được tháo rời hoàn toàn để làm sạch và kiểm tra cả bên trong và bên ngoài ống. Trong thiết kế ống chữ U, việc làm sạch bề mặt bên trong của các đoạn uốn cong rất khó khăn. Đầu nổi được ưu tiên cho các dịch vụ có khả năng bám bẩn.
A — Loại đầu cố định phía trước (Kênh có nắp tháo rời); E — Loại vỏ (Vỏ một lần chảy); S — Loại đầu phía sau (Đầu nổi có thiết bị hỗ trợ). Đây là một trong những cấu hình phổ biến và dễ bảo trì nhất.
316L chứa 2-3% molypden, giúp cải thiện đáng kể khả năng chống ăn mòn rỗ và ăn mòn khe hở, đặc biệt là trong môi trường chứa clorua và các thành phần ăn mòn khác.
