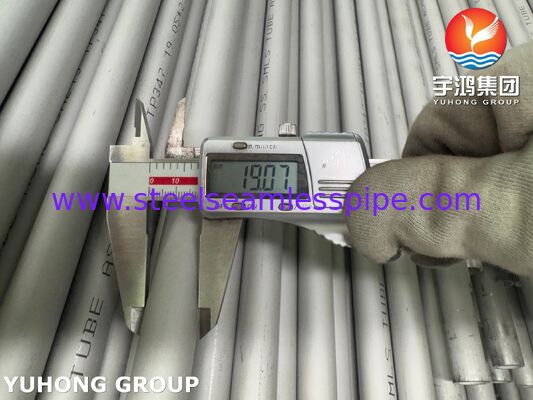

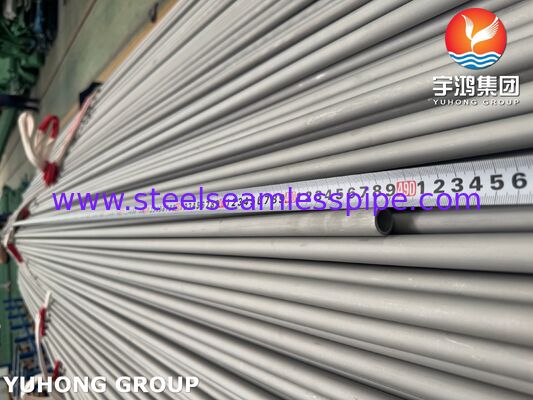

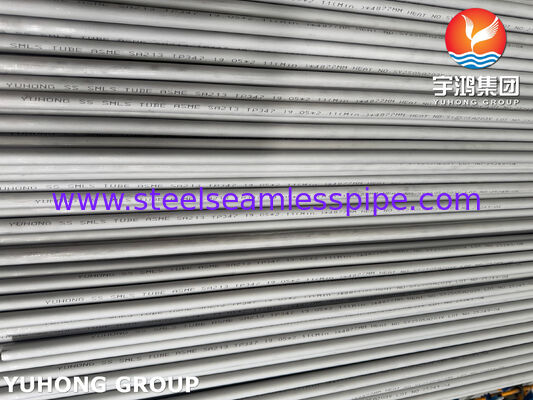

ỐNG THÉP KHÔNG GỈ LIỀN MẠCH ASME SA213 TP347 ỐNG LÒ TRAO ĐỔI NHIỆT
Ống trao đổi nhiệt TP347 là loại ống thép không gỉ austenit liền mạch, được thiết kế đặc biệt cho thiết bị truyền nhiệt. Đây là loại thép không gỉ 18/8 (18% Crom, 8% Niken) được ổn định, chứa nguyên tố Niobi (Nb) hoặc Columbi (Cb).
Do khả năng chống ăn mòn kẽ hạt tuyệt vời và độ bền ở nhiệt độ cao, nó được sử dụng rộng rãi trong:
- Lò trao đổi nhiệt vỏ và ống
- Bộ ngưng tụ
- Lò hơi và bộ quá nhiệt
- Nhà máy lọc hóa dầu
- Nhà máy điện
Ưu điểm chính của TP347 đến từ việc bổ sung Niobi (Cb), giúp ổn định vật liệu chống lại "sự nhạy cảm".
1. Khả năng chống ăn mòn kẽ hạt vượt trội
- Vấn đề: Các loại thép không gỉ tiêu chuẩn (như TP304) tạo thành "cacbua crom" tại các ranh giới hạt khi hàn hoặc tiếp xúc với nhiệt độ cao (800-1500°F / 427-816°C). Điều này tạo ra một vùng nghèo crom dễ bị gỉ/nứt.
- Giải pháp TP347: Niobi có ái lực với Carbon cao hơn Crom. Nó liên kết với Carbon trước, ngăn Crom tạo thành cacbua.
- Kết quả: Ống giữ nguyên khả năng chống ăn mòn mà không cần xử lý nhiệt sau hàn. Điều này rất quan trọng đối với các bộ trao đổi nhiệt cần hàn.
2. Độ bền nhiệt độ cao tuyệt vời
- Khả năng chống rão: TP347 duy trì độ bền cao hơn dưới ứng suất dài hạn ở nhiệt độ cao so với TP304 hoặc TP316L.
- Khả năng chống oxy hóa: Nó có thể chịu được nhiệt độ dịch vụ liên tục lên đến 1500°F (816°C) mà không bị oxy hóa đáng kể.
- Độ ổn định cấu trúc: Nó không dễ bị biến dạng (rão) dưới áp suất ở nhiệt độ cao, làm cho nó lý tưởng cho bộ quá nhiệt và bộ tái tạo.
3. Đặc tính cơ học tốt
- Độ bền kéo: Tối thiểu 515 MPa (75.000 psi)
- Giới hạn chảy (độ lệch 0,2%): Tối thiểu 205 MPa (30.000 psi)
- Độ giãn dài: Tối thiểu 35%
- Các đặc tính này đảm bảo nó có thể xử lý an toàn các chất lỏng áp suất cao.
4. Khả năng hàn
- Nó có thể hàn dễ dàng bằng các phương pháp hàn nóng chảy và hàn điện trở tiêu chuẩn.
- Vì nó được ổn định, vùng ảnh hưởng nhiệt (HAZ) của mối hàn vẫn chống ăn mòn mà không cần ủ.
Bạn nên chọn TP347 thay vì các loại tiêu chuẩn (như 304 hoặc 316) nếu bộ trao đổi nhiệt của bạn hoạt động trong bất kỳ điều kiện nào sau đây:
1. Nhiệt độ cao: Nhiệt độ hoạt động trên 400°C (750°F).
2. Cấu trúc hàn: Các ống được hàn vào ống tấm, và bạn không thể thực hiện xử lý nhiệt ủ hoàn chỉnh sau đó.
3. Môi trường ăn mòn: Chất lỏng chứa các hợp chất gây tấn công kẽ hạt (ví dụ: axit hữu cơ nóng, nước tinh khiết cao hoặc các dòng chảy cụ thể trong nhà máy lọc dầu).
4. Dịch vụ dài hạn: Ống sẽ chịu ứng suất trong nhiều thập kỷ ở nhiệt độ cao (khả năng chống rão).

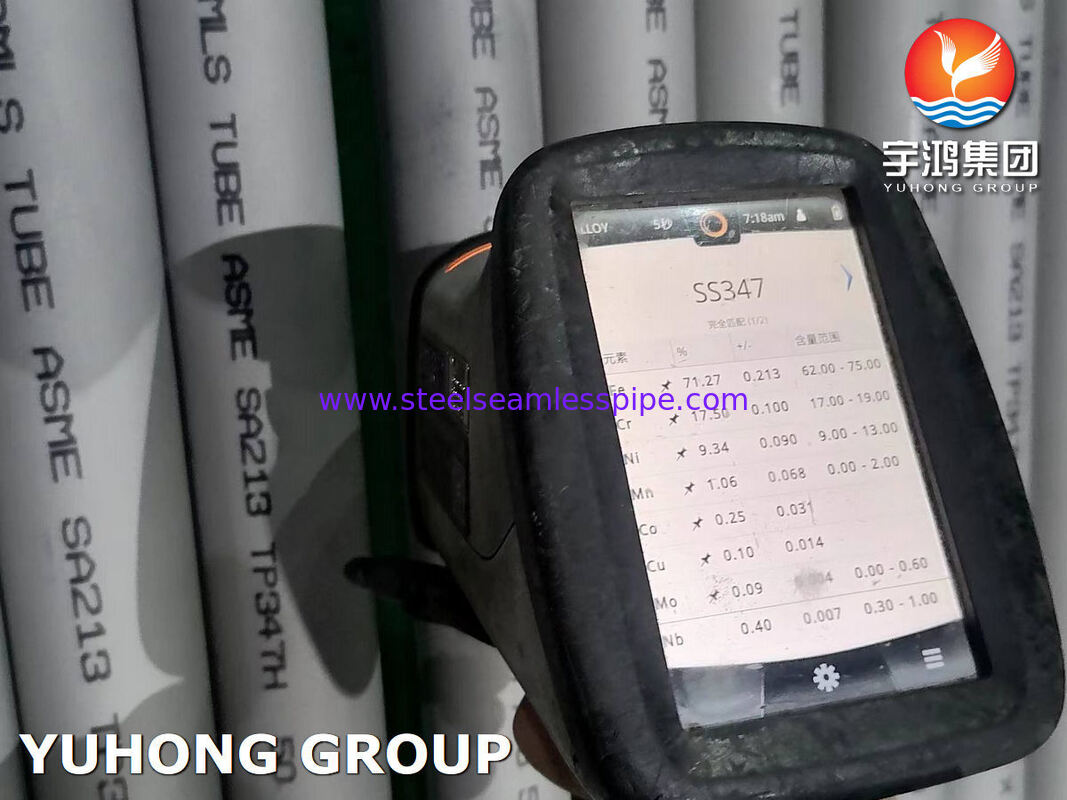

Thành phần hóa học ống thép không gỉ liền mạch ASTM A213 TP347
| TP347 |
Tối đa |
Tối thiểu |
| Ni |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
– |
| P |
00.045 |
– |
| S |
00.030 |
– |
| Si |
1.00 |
– |
| Cr |
20.0 |
17.0 |
| Mo |
3 – 4 |
– |
| N |
– |
– |
| KHÁC |
1.0 |
Nb=10(C+N) |
