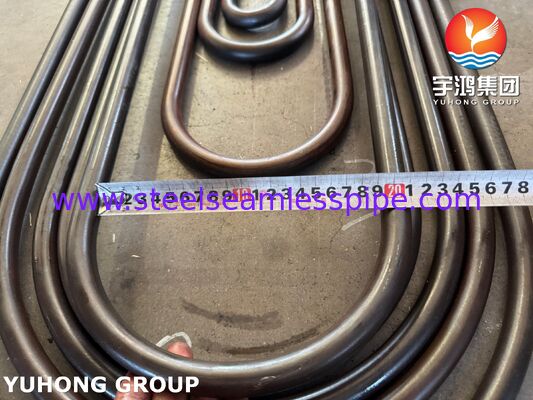

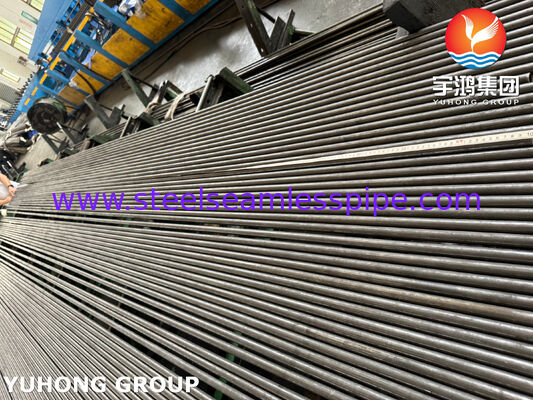

ASME SA213 T11 ống hợp kim liền mạch 1.25Cr-0.5Mo Chrome Moly cho nhà máy điện nồi hơi

ASME SA213 T11 ống thép hợp kim liền mạch cho nồi hơi và siêu sưởi

Tổng quan sản phẩm

ASME SA213 T11 ống thép hợp kim liền mạch là một ống thép hợp kim crôm-molybdenum được sản xuất theo các yêu cầu của ASME SA213 / ASTM A213 cho lò nung, siêu nóng và dịch vụ trao đổi nhiệt.

T11, UNS K11597, chứa khoảng 1,00 ∼ 1,50% crôm và 0,44 ∼ 0,65% molybden.Vật liệu được cung cấp dưới dạng ống liền mạch và thường được chỉ định cho thiết bị chuyển nhiệt nơi mà chất lượng vật liệu, kích thước ống, điều trị nhiệt và yêu cầu kiểm tra được kiểm soát bởi các thông số kỹ thuật và tài liệu dự án áp dụng.

Sản phẩm có thể được cung cấp theo đường kính bên ngoài, độ dày và chiều dài tùy chỉnh theo yêu cầu của dự án.

Thông số kỹ thuật

ASTM A213 thường bao gồm ống từ 1/8 inch [3,2 mm] đường kính bên trong đến 5 inch [127 mm] đường kính bên ngoài, với độ dày tường từ 0,015 đến 0,500 inch [0,4 đến 12,7 mm],mặc dù các kích thước khác có thể được cung cấp khi các yêu cầu áp dụng được đáp ứng.

Thành phần hóa học

ASTM A213 / ASME SA213 T11

Tính chất cơ học

Các yêu cầu cơ khí tối thiểu tiêu chuẩn cho T11 bao gồm:

Quá trình sản xuất

Các ống ASME SA213 T11 được sản xuất thông qua một quy trình sản xuất ống liền mạch được kiểm soát:

1. Xây dựng bọc thép hợp kim

2. Chọc và làm việc nóng

3. Vòng hoặc vẽ ống

4. Xử lý nhiệt theo thông số kỹ thuật áp dụng

5. Đặt thẳng

6. Tắt đến chiều dài xác định

7. Điều trị bề mặt

8. Kiểm tra kích thước

9. Kiểm tra cơ khí và sản phẩm

10. Kiểm tra cuối cùng và đánh dấu

11. Bao bì để vận chuyển

Đường sản xuất có thể được điều chỉnh theo đường kính bên ngoài cần thiết, độ dày tường, điều kiện giao hàng và thông số kỹ thuật dự án.

Kích thước ống

Kích thước có thể bao gồm:

• 3/4" OD × độ dày tường được chỉ định

• 1" OD × độ dày tường được chỉ định

• 1-1/4" OD × độ dày tường xác định

• 1-1/2" OD × độ dày tường được chỉ định

• 2" OD × độ dày tường được chỉ định

• 2-1/2" OD × độ dày tường xác định

• 3" OD × độ dày tường được chỉ định

Các đường kính bên ngoài và độ dày tường khác có thể được cung cấp tùy thuộc vào khả năng sản xuất và các yêu cầu thông số kỹ thuật áp dụng.

Đối với các dự án trao đổi nhiệt và nồi hơi, thông tin kích thước sau đây có thể được xác nhận trước khi sản xuất:

• Chiều kính bên ngoài

• Độ dày tường

• Chiều dài ống

• Độ khoan dung OD và WT

• Sự thẳng đứng

• Điều kiện cuối cùng

• Tình trạng xử lý nhiệt

• Tình trạng bề mặt

Kiểm soát chất lượng và kiểm tra

Mỗi lô sản xuất có thể được kiểm tra theo các yêu cầu và đơn đặt hàng mua ASTM/ASME áp dụng.

Kiểm tra có thể bao gồm:

• Phân tích thành phần hóa học

• Kiểm tra kéo

• Kiểm tra sức mạnh năng suất

• Xét nghiệm kéo dài

• Kiểm tra độ cứng

• Xét nghiệm làm phẳng

• Thử nghiệm bốc cháy

• Kiểm tra thủy tĩnh

• Eddy current hoặc thử nghiệm không phá hoại khác có thể áp dụng

• Kiểm tra đường kính bên ngoài

• Kiểm tra độ dày tường

• Kiểm tra chiều dài

• Kiểm tra trực quan và bề mặt

Kiểm tra bên thứ ba bổ sung, PMI, kiểm tra kích thước hoặc các yêu cầu cụ thể khác của dự án có thể được sắp xếp khi được chỉ định trong đơn đặt hàng.

Ứng dụng

Các ống nồi hơi

Các ống không may ASME SA213 T11 được sử dụng cho các thành phần chuyển nhiệt từ nồi hơi khi yêu cầu loại hợp kim thép được chỉ định.

Các ống siêu nóng

Các ống có thể được xác định cho các ứng dụng bề mặt sưởi ấm lò sưởi và tương ứng theo nhiệt độ thiết kế, áp suất và mã kỹ thuật áp dụng.

Máy trao đổi nhiệt

Các ống hợp kim liền mạch T11 cũng có thể được sử dụng trong thiết bị trao đổi nhiệt nơi áp dụng các yêu cầu vật liệu của ASTM A213 / ASME SA213.

Thiết bị sản xuất điện

Các ứng dụng thiết bị điển hình bao gồm:

• Máy nồi nước và nồi nước công nghiệp

• Hệ thống siêu nóng

• Thiết bị liên quan đến máy sưởi

• Các gói ống trao đổi nhiệt

• Thiết bị chuyển nhiệt sản xuất điện

• Thiết bị sưởi ấm quy trình

Việc lựa chọn vật liệu cuối cùng nên dựa trên nhiệt độ thiết kế thiết bị, áp suất, chất lỏng, kích thước ống, mã áp dụng và thông số kỹ thuật dự án.

Tại sao chỉ định T11?

T11 là một loại thép hợp kim thấp ferritic được xác định bởi hàm lượng crôm và molybden. Thành phần hóa học tiêu chuẩn hóa và các yêu cầu cơ học làm cho nó phù hợp với nồi hơi kỹ thuật,Ứng dụng ống siêu sưởi và ống trao đổi nhiệt được bao gồm bởi ASTM A213 / ASME SA213.

Thay vì sử dụng các tuyên bố chung như hiệu suất nhiệt độ cao tuyệt vời,- vật liệu nên được xác định theo các điều kiện thiết kế thực tế và các yêu cầu của mã áp dụng.

Tùy chỉnh

Các ống hợp kim SA213 T11 liền mạch có thể được cung cấp theo các yêu cầu cụ thể của dự án cho:

• Chiều kính bên ngoài

• Độ dày tường

• Chiều dài ống

• Tình trạng xử lý nhiệt

• Kết thúc bề mặt

• Chuẩn bị cuối cùng

• Yêu cầu thử nghiệm

• Yêu cầu kiểm tra

• Phương pháp đóng gói

• Yêu cầu đánh dấu

Đối với các đơn đặt hàng hàng loạt, kích thước ống và yêu cầu kiểm tra có thể được xác nhận so với lịch trình ống của khách hàng, bản vẽ thiết bị hoặc thông số kỹ thuật mua hàng trước khi sản xuất.

Tài liệu

Tài liệu điển hình có thể bao gồm:

• Chứng chỉ kiểm tra vật liệu (MTC)

• Báo cáo phân tích hóa học

• Báo cáo thử nghiệm cơ khí

• Hồ sơ xử lý nhiệt nếu có

• Báo cáo thử nghiệm không phá hủy nếu được chỉ định

• Báo cáo thử nghiệm thủy tĩnh, nếu có

• Báo cáo kiểm tra kích thước

• Giấy chứng nhận sự phù hợp

• Báo cáo kiểm tra của bên thứ ba khi cần thiết
