| tiêu chuẩn vật liệu: | ASME SA336 Lớp F11 Loại 2 / ASTM A336 F11 CL2 (UNS K11572) | Đường kính ngoài: | 630mm |
|---|---|---|---|
| Đường kính trong: | 431,6mm | Hoàn thành độ dày: | 100mm |
| Hồ sơ mặt bích: | Mặt nâng (RF), Khớp kiểu vòng (RTJ), Lưỡi và rãnh (T&G), Mặt phẳng (FF) | Nhiệt độ dịch vụ tối đa: | 550 độ C |
| Làm nổi bật: | ASME SA336 F11 CL2 flange rèn,chrome-moly channel cover flange,high temperature hydrogen steam service flange |
||
Mặt bích bọc kênh ASME SA336 F11 CL2 | Các thành phần trao đổi nhiệt Chrome-Moly giả mạo
Bạn đang thiết kế một hệ thống nhiệt cho dịch vụ hydro khắc nghiệt hay thay thế mặt bích nắp ca-pô bị rò rỉ trên máy tạo hơi nước áp suất cao? Để đảm bảo tính toàn vẹn cấu trúc lâu dài ở nhiệt độ cao đòi hỏi phải có phương pháp luyện kim rèn tiên tiến.
Công ty TNHH Tập đoàn Yuhongkỹ sư và nhà sản xuất gia công chính xácMặt bích rèn hợp kim crôm-moly ASME SA336 F11 Class 2 (SA336 F11 CL2). Là bộ phận giữ áp suất bên ngoài quan trọng cho bộ trao đổi nhiệt dạng vỏ và ống, mặt bích che kênh thành nặng (mặt bích nắp ca-pô) của chúng tôi mang đến khả năng bịt kín đáng tin cậy, kín khít và dễ dàng tiếp cận các bó ống trong quá trình bảo trì định kỳ.
Trong các ngành công nghiệp chế biến nặng hoạt động giữa400 độ C và 550 độ C, thép carbon tiêu chuẩn bị suy giảm sức mạnh và từ biến. ASME SA336 F11 (hợp kim 1,25Cr-0,5Mo) là tiêu chuẩn công nghiệp cho các môi trường này.
Khả năng chống rão và hydro đặc biệt:Việc bổ sung có chủ ý Crom và Molypden mang lại độ bền kéo ở nhiệt độ cao vượt trội và bảo vệ chống lại sự tấn công của hydro ở nhiệt độ cao (HTHA) trong các vòng xử lý hydro và crackinh của nhà máy lọc dầu.
Cường độ cường độ loại 2:Xử lý nhiệt loại 2 cung cấp các đặc tính cơ học cao hơn Loại 1, với độ bền kéo tối thiểu là 515 MPa và cường độ năng suất tối thiểu là 310 MPa, cho phép tạo ra các thành bình chịu áp lực mỏng hơn nhưng an toàn hơn dưới áp suất cao (trên 50 bar).
Tính toàn vẹn của công trình rèn:Các phôi nặng của chúng tôi được rèn nóng từ các phôi rắn để đảm bảo cấu trúc hạt đồng đều, dày đặc. Quá trình này loại bỏ độ xốp bên trong và lớp phủ dưới bề mặt, đảm bảo tuân thủ đầy đủ các yêu cầu của ASME Phần III và VIII.
Mặt bích CNC chính xác:Các mặt bịt kín được gia công để đạt độ hoàn thiện bề mặt chính xác, thường là 125-250 RMS cho các miếng đệm có vết xoắn ốc hoặc các lớp hoàn thiện nhẵn có độ bóng cao cho các miếng đệm kim loại dạng vòng (RTJ).

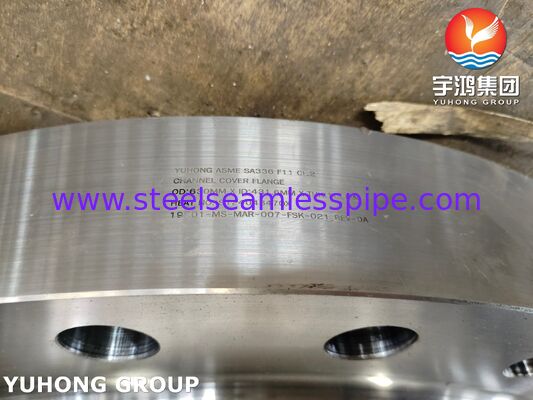

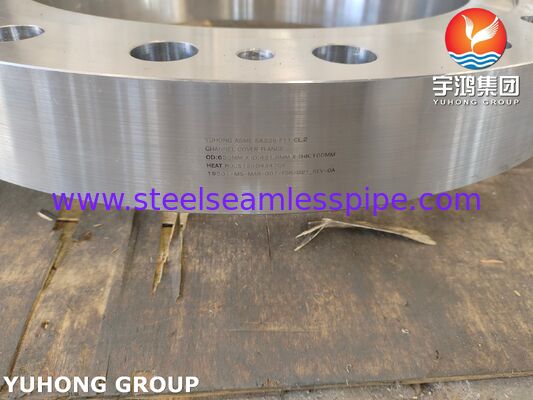

Mỗi mặt bích chrome-moly được rèn từ Tập đoàn Yuhong đều trải qua quá trình thử nghiệm 100% và được đóng dấu cứng với mã số nhiệt và mã vật liệu duy nhất để truy xuất nguồn gốc hoàn toàn.
Tiêu chuẩn vật liệu:ASME SA336 Lớp F11 Loại 2 / ASTM A336 F11 CL2 (UNS K11572)
Tiêu chuẩn thiết kế bộ trao đổi:Hoàn toàn tuân thủ TEMA Loại R (Nhà máy lọc dầu), Loại B và Loại C

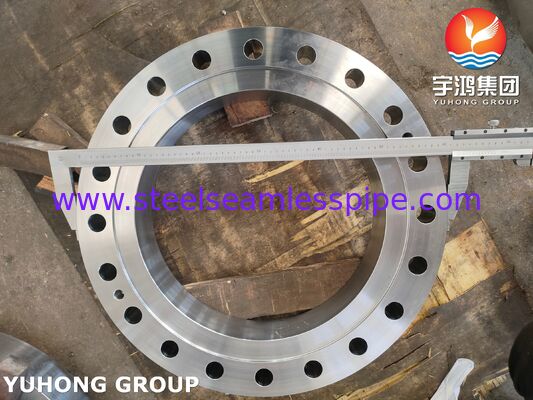

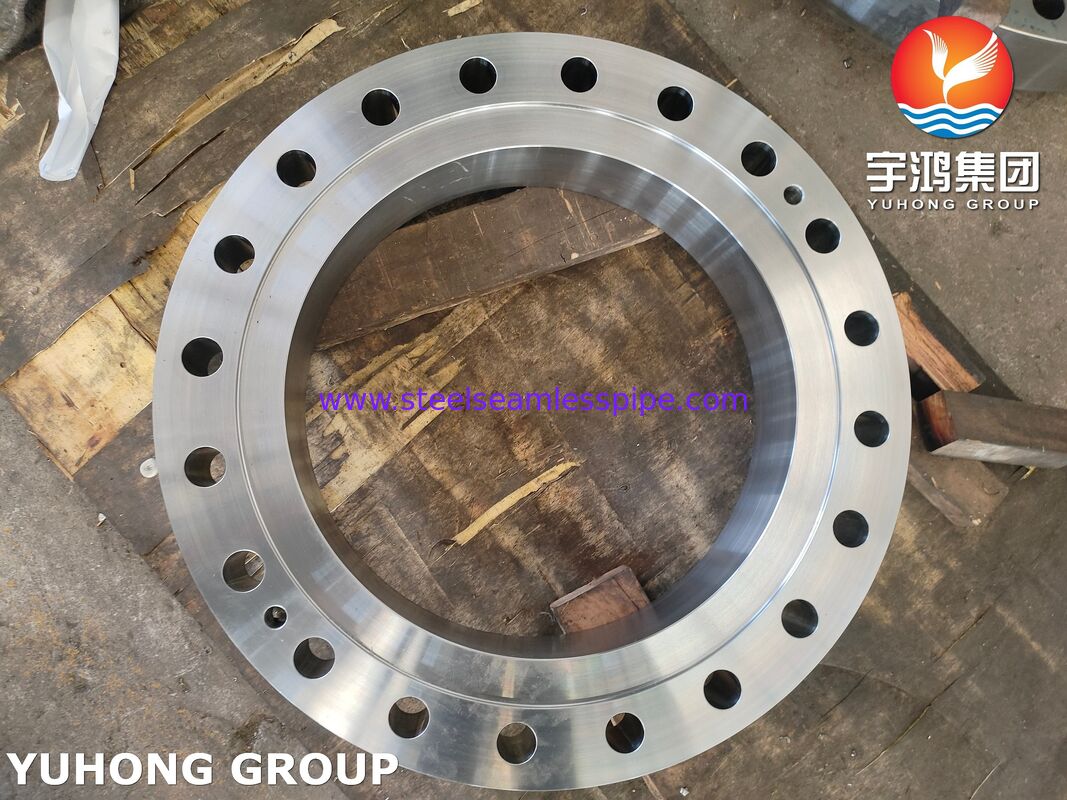

Kích thước tiêu chuẩn được hiển thị:Đường kính ngoài (OD) 630mm, Đường kính trong (ID) 431,6mm, Độ dày hoàn thiện 100mm
Hồ sơ mặt bích:Mặt nâng (RF), Khớp kiểu vòng (RTJ), Lưỡi và rãnh (T&G), Mặt phẳng (FF)
Kiểm soát và kiểm tra chất lượng:Kiểm tra siêu âm 100% (UT), Kiểm tra thẩm thấu chất lỏng (PT), Nhận dạng vật liệu dương tính (PMI) và Kiểm tra kích thước
Tài liệu được cung cấp:EN 10204 3.1 Chứng chỉ kiểm tra nhà máy (MTC), Báo cáo NDT, Sơ đồ rèn
| Yếu tố vận hành | Mặt bích thép cacbon (SA105) | Mặt bích Chrome-Moly (SA336 F11 CL2) |
| Nhiệt độ dịch vụ tối đa | Lên tới 400 độ C (Rủi ro than chì hóa trên mức này) | Lên tới 550 độ C (Khả năng chống rão tuyệt vời) |
| Môi trường hydro | Hạn chế (Dễ bị nứt bong bóng metan) | An toàn (Chromium bẫy carbon, ngăn chặn sự tấn công của hydro) |
| Độ bền kéo tối thiểu | Khoảng 485 MPa | 515 MPa (Loại 2 cung cấp xếp hạng áp suất cao hơn) |
| Sử dụng công nghiệp chính | Tiện ích hơi nước, hydrocarbon sạch, nước áp suất thấp | Nhà máy lọc dầu xử lý hydro, vòng hơi áp suất cao |
Để tránh sự sai lệch về kích thước gây tốn kém hoặc chậm trễ trong quá trình lắp đặt khi nhà máy ngừng hoạt động, vui lòng kiểm tra chéo các thông số kỹ thuật này trước khi hoàn tất đơn đặt hàng của bạn:
Hồ sơ chỗ ngồi đệm phù hợp:Đảm bảo mẫu khớp với mặt bích (rãnh RF so với rãnh hình bầu dục/bát giác RTJ) thẳng hàng với thân kênh và kiểu đệm kín hiện có của bạn.
Độ chính xác đường kính vòng tròn bu lông (BCD):Kiểm tra kỹ tổng số lỗ bu lông, đường kính lỗ và đường kính vòng tròn để đảm bảo sự căn chỉnh bu lông đinh hoàn hảo trong quá trình siết chặt mô-men xoắn.
Tiêu chuẩn truy xuất nguồn gốc:Để triển khai hóa chất nặng và nhà máy lọc dầu, hãy đảm bảo hoạt động mua sắm của bạn yêu cầu số nhiệt vật liệu được đóng dấu cứng và sự kiểm tra tùy chọn của bên thứ ba (SGS, BV, TUV).
Tập đoàn Yuhong cung cấp phạm vi cung cấp linh hoạt, bao gồm các phụ tùng thay thế chỉ có thành phần hoặc hệ thống trao đổi nhiệt tích hợp đầy đủ:
Ống hợp kim phù hợp:Ống chrome-moly liền mạch (ASME SA213 T11 / T22), ống liền mạch bằng thép không gỉ và ống hợp kim niken.
Phần cứng bên trong:Tấm ống được khoan chính xác, tấm vách ngăn phân đoạn, thanh giằng và miếng đệm bằng thép carbon.
Chốt & Con dấu:Bu lông đinh tán nhiệt độ cao (SA193 B7 / B16), đai ốc lục giác nặng (SA194 2H) và các miếng đệm dạng xoắn ốc tùy chỉnh.
Đẩy nhanh lịch trình quay vòng bảo trì của bạn. Gửi trực tiếp bản thiết kế kỹ thuật PDF, tệp CAD hoặc bảng dữ liệu kích thước của bạn đến bộ phận kỹ thuật bán hàng toàn cầu của chúng tôi:
📧E-mail: jimmy@steelseamlesspipe.com
Vui lòng bao gồm những điều sau đây để báo giá nhanh:
Đường kính ngoài của mặt bích (OD), Đường kính trong (ID) và độ dày hoàn thiện.
Đường kính vòng tròn bu lông (BCD), kích thước lỗ bu lông và tổng số lỗ.
Loại mặt được ưu tiên (RF hoặc RTJ) và nhiệt độ/áp suất vận hành mục tiêu của bạn.
Đội ngũ bán hàng kỹ thuật của chúng tôi sẽ đưa ra đề xuất thương mại toàn diện và bản phác thảo kỹ thuật trong vòng 48 giờ.
