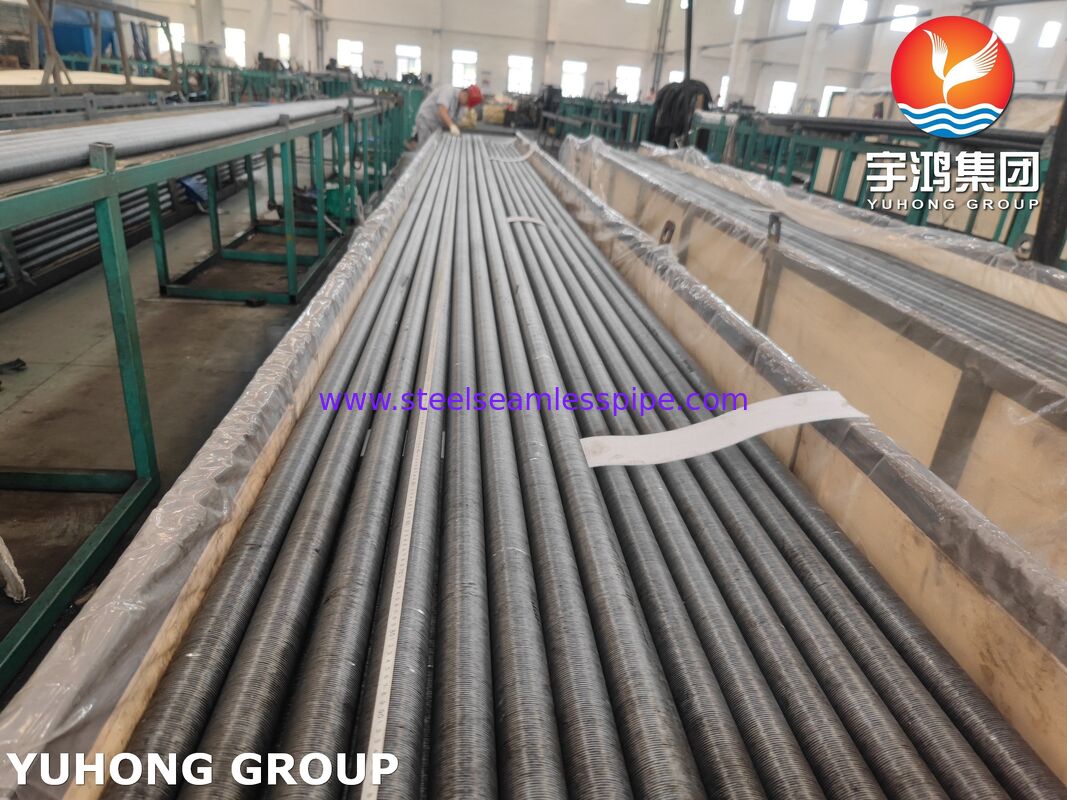

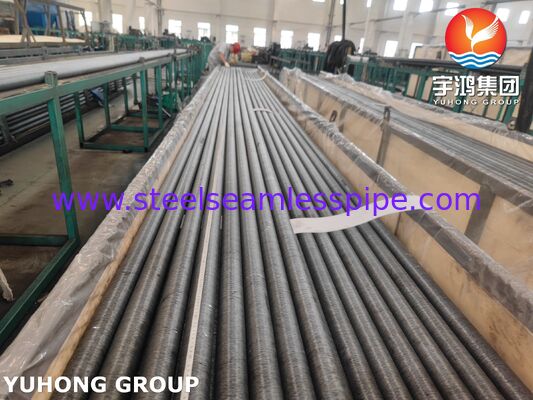

Các ống vây nhúng (ASME SA209 + vật liệu vây nhôm 1060) cho máy làm mát khô

Embedded Fin Tubes are high-efficiency heat transfer tubes in which a continuous aluminum fin strip (commonly Aluminum 1060) is mechanically embedded into a groove on the base tube surface (ASME SA209 alloy steel tube)Thiết kế này đảm bảo tính dẫn nhiệt tuyệt vời, liên kết mạnh giữa vây và ống, và ổn định lâu dài dưới chu trình nhiệt.

Chúng được sử dụng rộng rãi trong các bộ trao đổi nhiệt nơi cần tăng cường truyền nhiệt, thiết kế nhỏ gọn và khả năng chống ăn mòn, đặc biệt là trong các hệ thống sản xuất điện, hóa dầu và nồi hơi.

• Máy làm mát khô
• Hệ thống phục hồi nhiệt từ nồi hơi
• Máy sưởi nóng và máy sưởi dầu nhiệt
• Các đơn vị phục hồi nhiệt thải (WHRU)
• Máy trao đổi nhiệt nhà máy điện
• Thiết bị hóa dầu và lọc dầu

• Tiêu thụ quá mức ống:19 mm 63.5 mm (3/4" 2-1/2")
• Độ dày tường ống:2.0 mm 6.0 mm
• Chiều cao vây:5 mm 17 mm
• Độ dày vây:0.3 mm 0.8 mm
• Phong độ của vây:2 mm ️ 8 mm
• Chiều dài ống:tối đa 12.000 mm (có thể tùy chỉnh chiều dài)
• Vật liệu vây:Nhôm 1060 (hoặc dải nhôm tinh khiết cao tương đương)

Thành phần hóa học (thường):

• Carbon (C): 0,10 ∼0,20%
• Mangan (Mn): 0,30 ∼ 0,80%
• Phốt pho (P): ≤0,025%
• Lưu lượng khí thải
• Silicon (Si): 0,10 ∼0,50%

Tính chất cơ học (thường):

• Độ bền kéo: ≥ 380 MPa
• Sức mạnh năng suất: ≥ 205 MPa
• Độ kéo dài: ≥ 30%

Thành phần hóa học:

• Nhôm (Al): ≥ 99,6%
• Sắt (Fe): ≤ 0,35%
• Silicon (Si): ≤ 0,25%
• Đồng (Cu): ≤ 0,05%

Đặc điểm chính:

• Khả năng dẫn nhiệt tuyệt vời
• Chống ăn mòn cao
• Ductility tốt cho quá trình nhúng

Để đảm bảo hiệu suất và độ tin cậy cao, các ống vây nhúng được sản xuất và kiểm tra theo kiểm soát chất lượng nghiêm ngặt:

• Sản liệu thô PMI (Định dạng vật liệu tích cực)

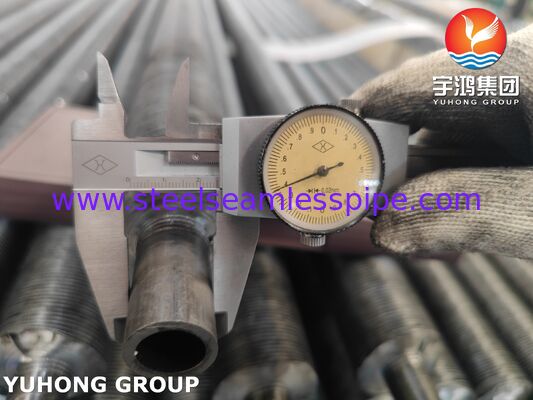

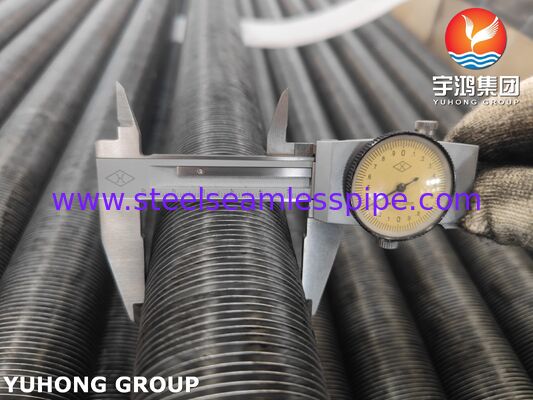

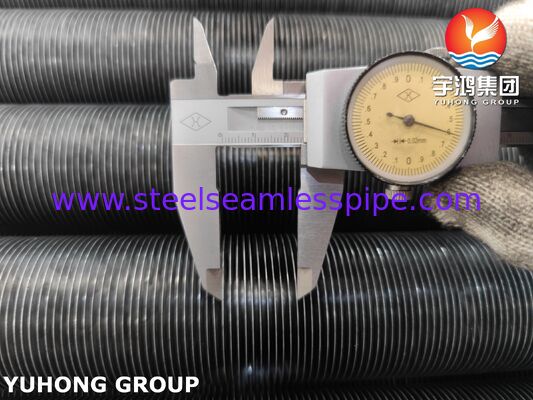

• Kiểm tra kích thước (OD, chiều cao vây, độ cao, độ sâu rãnh)
• Kiểm tra dòng điện Eddy (ECT) cho tính toàn vẹn của ống cơ sở
• Kiểm tra áp suất thủy tĩnh
• Xét nghiệm siêu âm (UT) (khi cần thiết)
• Thử nghiệm độ bền liên kết vây / kéo ra
• Kiểm tra chất lượng trực quan và bề mặt
• Kiểm tra của bên thứ ba có sẵn (SGS, BV, TUV)

• Độ ổn định liên kết vây-đường ống cao hơn
• Hiệu suất truyền nhiệt cao
• Hiệu suất tuyệt vời trong chu kỳ nhiệt
• Chống mạnh mẽ cho việc nới lỏng vây hoặc tổn thương do rung động
• Thời gian sử dụng lâu trong môi trường công nghiệp khắc nghiệt
• Giải pháp chuyển nhiệt hiệu quả về chi phí
