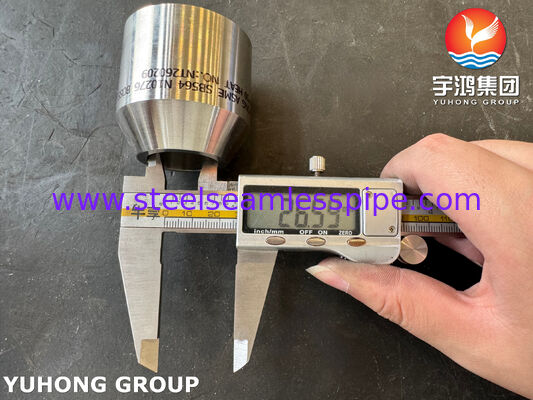

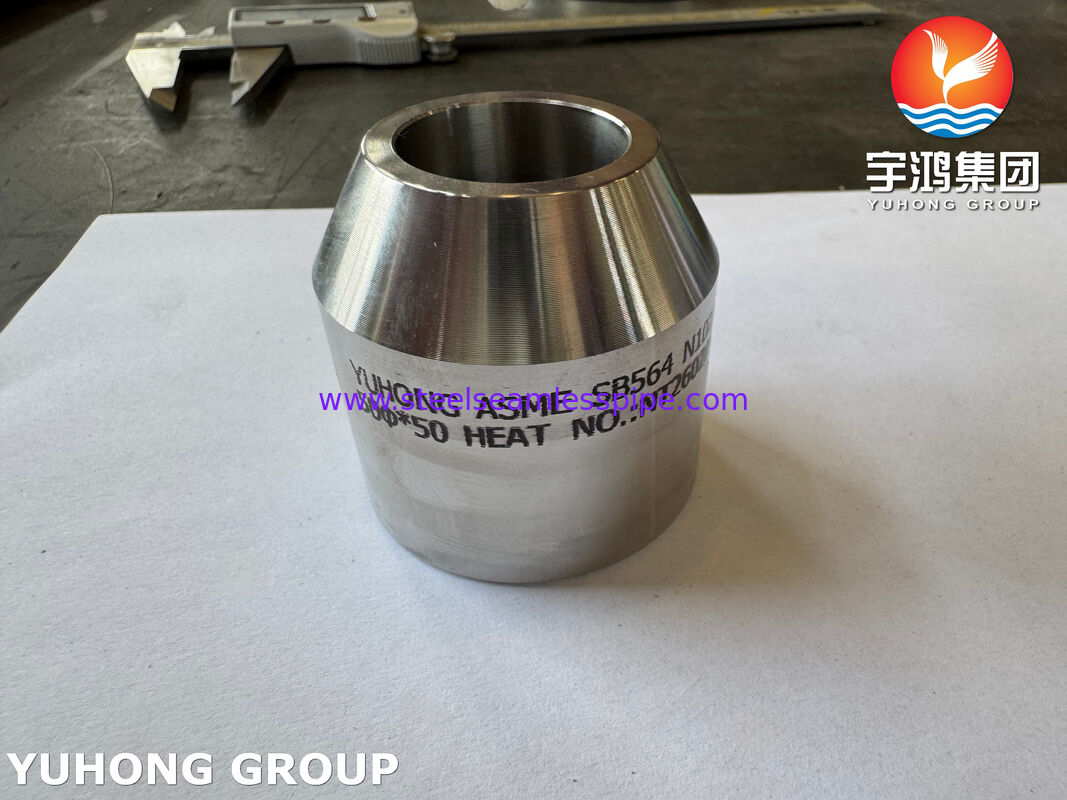

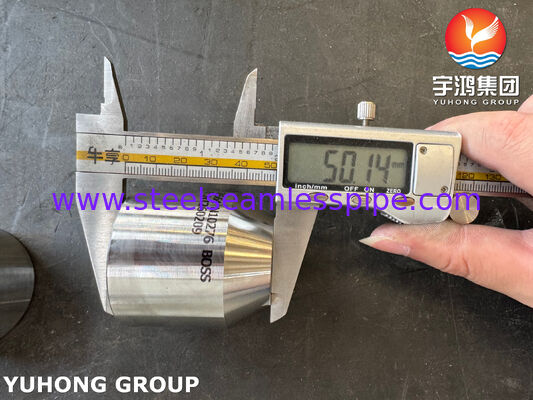

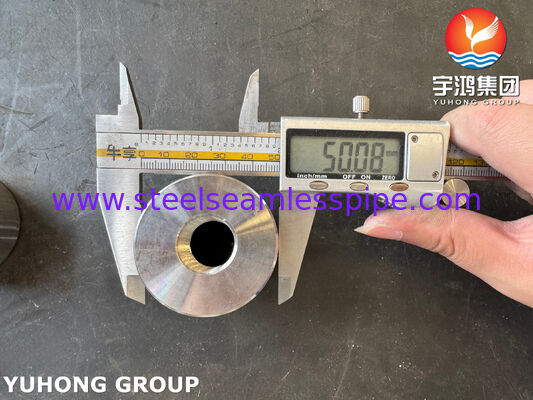

Phụ kiện đúc thép hợp kim niken ASME SB564 N10276 BOSS B16.11 MSS SP-97

Phụ kiện đúc thép hợp kim niken ASME SB564 N10276 BOSS B16.11 MSS SP-97

I. Định nghĩa cơ bản

Một bộ đệm, còn được gọi là một cửa ngõ nhặt nháp hoặc nối nửa, là một loại bộ đệm nháp nháp được quản lý bởi ASME B16.11Nó là một bộ đệm tường nặng nhỏ gọn được hàn vào tường bên ngoài của đường ống chính để chạm vào các đường nhánh nhỏ, kết nối thiết bị, cống và cửa thông gió.Nó chỉ đơn giản được gọi là "boss head" trong lĩnh vực kỹ thuật trong nước..

II. Cấu trúc và phân loại

1Hai loại kết nối chính

• Sếp có dâyĐược trang bị các sợi NPT / BSP bên trong. Sau khi hàn vào ống chính, nó có thể được trang bị trực tiếp với máy đo áp suất, máy phát, van nhỏ và ống lấy mẫu,được sử dụng rộng rãi cho ống dẫn thiết bị.
• Trưởng hàn ổ cắmĐược thiết kế với một lỗ hổng ổ cắm bên trong để hàn filet của các đường ống lỗ nhỏ. Nó có khả năng chống áp suất vượt trội và được áp dụng cho các nhánh quy trình lỗ nhỏ.Các loại ít phổ biến hơn bao gồm các đầu hàn đít, các boss mở rộng và các boss mặt flange.

2. Các đặc điểm

• Cơ sở cong hình lưng ngựa để phù hợp với đường kính bên ngoài của ống chính để hàn;
• Mức độ cao cao cao trên đỉnh để tăng cường căng thẳng tại các lỗ khoan và tránh vỡ dưới áp suất cao;
• Xây dựng hoàn toàn giả mạo với độ dày tường lớn hơn nhiều so với ống ngắn tiêu chuẩn, có sẵn trong các lớp áp suất 3000 #, 6000 # và 9000 #.

III. Chức năng và kịch bản ứng dụng

• Nhấp vào các nhánh dụng cụ nhỏ trên đường ống chính (đối với áp suất, mức độ, nhiệt độ và các điểm lấy mẫu);
• Cung cấp các cổng nhỏ để thông gió đường ống, thoát nước và giải phóng không khí;
• Phục vụ như là các nhánh nhánh nhỏ (NPS 1/8 "~ NPS 4") như một sự thay thế hiệu quả về chi phí cho các loại olets có giá cao hơn;
• Thiết bị tiêu chuẩn cho đường ống nhiệt độ cao và áp suất cao trong ngành công nghiệp điện hạt nhân, hóa chất, dầu khí và nhà máy điện.

IV. Sự khác biệt chính giữa Boss và Olet

V. Vật liệu và tiêu chuẩn

• Tiêu chuẩn áp dụng: ASME B16.11, MSS SP-97
• Các vật liệu chung: thép carbon A105, thép không gỉ A182 F304/F316, thép hợp kim F22/F91, thép kép 2205/2507, hợp kim niken
• Phạm vi kích thước: NPS 1/8 "~ 4"

VI. Lưu ý bổ sung: Khả năng ghép máy chủ khác nhau dễ bị nhầm lẫn

Máy kết nối đầu lò được sử dụng trong ngành công nghiệp ống là một thiết bị kết nối nhanh cho ống hơi nước và ống dẫn không khí, hoàn toàn khác với đầu đầu ống rèn.Thuật ngữ "boss trong kỹ thuật ống dẫn chỉ dành riêng cho phụ kiện boss nhựa.

Một cái đầu là một lối thoát nhựa dạng lưng nối nửa đan xen được hàn vào tường bên ngoài của ống chính, được sản xuất đặc biệt như các kết nối được củng cố cho các dụng cụ, lỗ thông gió và nhánh lỗ nhỏ.
