| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | Mặt bích chung bằng thép không gỉ ASTM A182 F321 |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ ép /p |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Kích thước: | B16.5, B16.47 sê-ri A, sê-ri B | Tiêu chuẩn: | ASTM A182, ASME SA182 |
|---|---|---|---|
| Vật liệu: | UNS S32100 / F321 / 1.4541 / 08Х18Н10Т | Kích cỡ: | 1/2 "đến 48" |
| độ dày: | sch5S sang sch.XXS | Lớp học: | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Bề mặt: | FF, RF, RTJ | Kiểu: | Mặt bích cổ hàn, mặt bích trượt, mặt bích mù, mặt bích cổ dài... |
| Bao bì: | Vỏ gỗ dán / Pallet | ||
| Điểm nổi bật: | Mặt bích thép không gỉ ASTM A182 F321, Mặt bích nối | ||

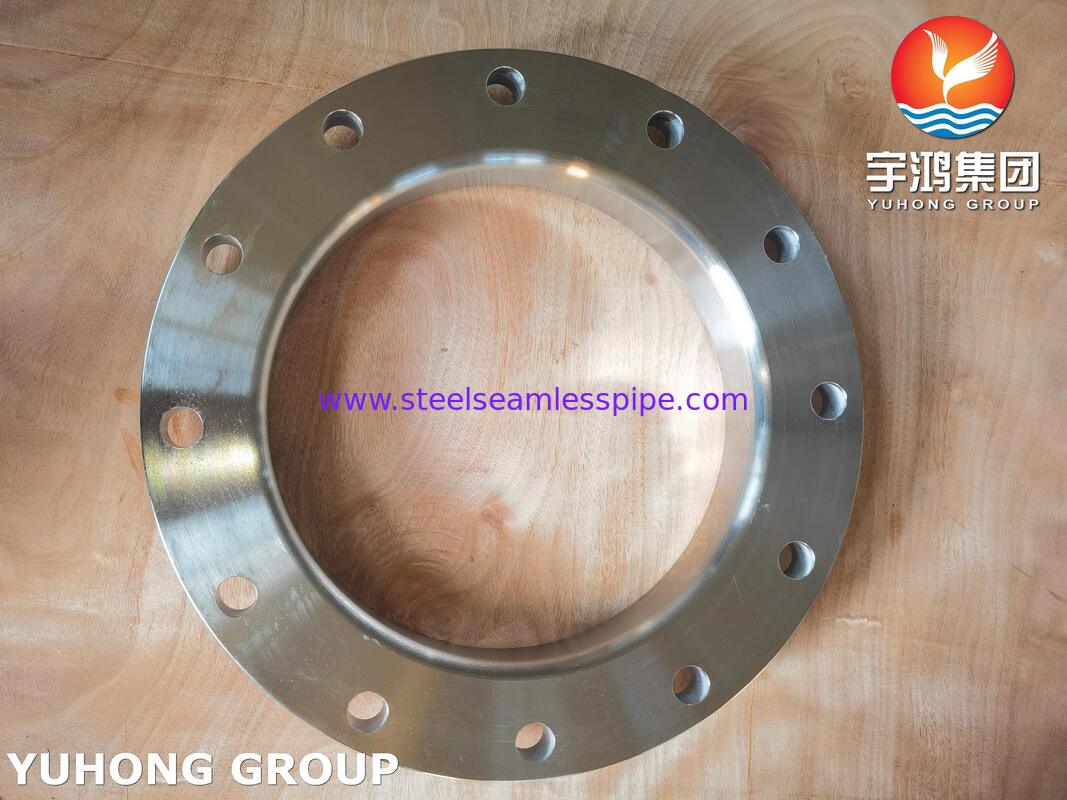

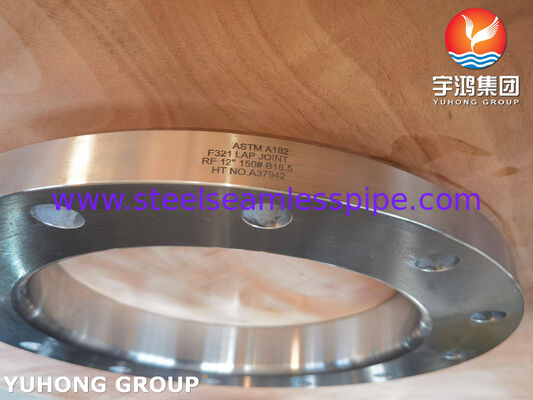

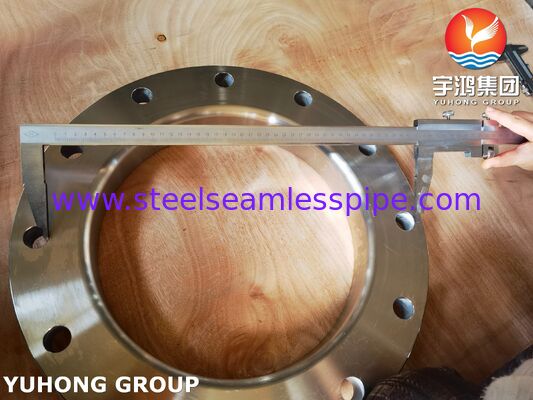

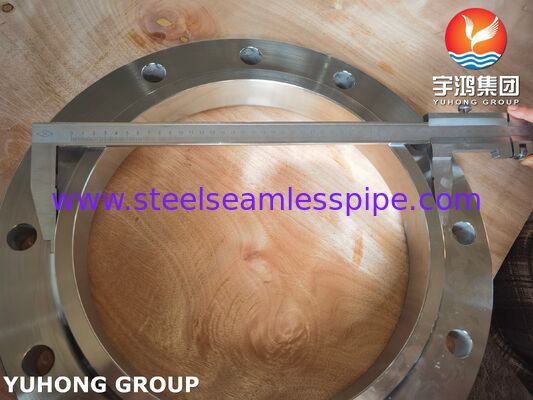

Mặt bích nối mặt bích bằng thép không gỉ ASTM A182 F321 / UNS S32100 / 1.4541
Mặt bích chung ASTM A182 F321 Lap (LTF)là bộ phận nối ống bằng thép không gỉ được rèn bao gồm hai phần riêng biệt, không tách rời:
Vòng mặt bích (Mặt bích lỏng) - Được sản xuất theo tiêu chuẩn ASTM A182 F321, vòng này trượt tự do trên đường ống.
Đầu ống nối vòng - Một bộ phận riêng biệt, thường được sản xuất theo tiêu chuẩn ASTM A403 WP321 hoặc tương đương, được hàn đối đầu vào đầu ống và có vai bán kính khớp với mặt sau của mặt bích lỏng.
Khi được bắt vít vào một mặt bích khác, áp suất từ các bu lông sẽ nén bề mặt đệm của đầu chốt vào mặt bích đối diện, trong khi vòng lỏng sẽ truyền tải trọng của bu lông. Bản thân vòng mặt bích không bao giờ tiếp xúc với chất lỏng xử lý – chỉ có phần đầu còn lại mới tiếp xúc được. Thiết kế này cho phép vòng xoay tự do xung quanh đường ống, giúp việc căn chỉnh lỗ bu lông trở nên dễ dàng trong quá trình lắp ráp.
|
GOST
|
JIS
|
UNS
|
VN
|
|
08Х18Н10Т
|
SUS 321
|
F321 / S32100
|
EN 1.4541
(X6CrNiTi18-10)
|
Thành phần hóa học của mặt bích chung ASTM A182 F321 Lap EN 1.4541 / UNS S32100 Mặt bích thép không gỉ
| Yếu tố % | C | Mn | P | S | Sĩ | Ni | Cr |
| F321 | tối đa 0,08 | 2.0tối đa | 0,045tối đa | tối đa 0,03 | tối đa 1,00 | 9,0-12,0 | 17,0-19,0 |
Tính chất cơ học của mặt bích chung ASTM A182 F321 Lap EN 1.4541 / UNS S32100 Mặt bích thép không gỉ
| Độ bền kéo, tối thiểu, ksi (MPa) | năng suất Cường độ, tối thiểu, ksi (MPa) | Độ giãn dài trong 2in (50mm),% tối thiểu | Giảm hoặc Diện tích, tối thiểu, % | Số độ cứng Brinell, HBW |
| 75 (515) | 30 (205) | 30 | 50 | -- |
Ưu điểm của việc lựa chọn mặt bích ghép nối (LTF)
| Lợi thế | Lý do |
|---|---|
| Căn chỉnh dễ dàng | Vòng đệm lỏng có thể xoay 360°, giúp việc căn chỉnh lỗ bu lông trở nên dễ dàng trong quá trình lắp đặt. |
| Hiệu quả về chi phí cho vật liệu đắt tiền | Chỉ có Stub End ngắn cần được làm bằng hợp kim chống ăn mòn đắt tiền. Vòng đệm cồng kềnh có thể được làm bằng thép cacbon (mặc dù vòng đệm theo tiêu chuẩn ASTM A182 F321 thường được chỉ định, vòng đệm bằng thép cacbon có cuống F321 là phổ biến trong các dự án nhạy cảm về chi phí). |
| Không hàn trường trên mặt bích | Ứng suất hàn bị cô lập ở đầu cuống. Vòng đệm không bao giờ chịu nhiệt hàn, ngăn ngừa biến dạng. |
| Dễ dàng bảo trì và kiểm tra | Mặt bích có thể dễ dàng trượt trở lại dọc theo đường ống, cho phép tiếp cận hoàn toàn với miếng đệm và mặt đầu cuống để kiểm tra hoặc thay thế mà không cần cắt đường ống. |
Ứng dụng
Do tính ổn định bằng titan và thiết kế dễ lắp ráp, tổ hợp mặt bích LTF này được sử dụng rộng rãi trong:
Hệ thống đường ống áp suất thấp đến trung bình (Loại 150 – 300).
Bộ trao đổi nhiệt và đầu phun bình chứa cần phải tháo rời thường xuyên để vệ sinh bên trong.
Chế biến Thực phẩm & Dược phẩm (nơi dễ dàng tháo dỡ và vệ sinh là rất quan trọng).
Nhà máy hóa chất xử lý axit oxy hóa (ví dụ axit nitric) ở nhiệt độ vừa phải.
Dịch vụ đông lạnh – F321 vẫn giữ được độ dẻo dai tốt ở nhiệt độ dưới 0.
