| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | PED 2014/68/EU, ASME, Third-Party Inspection, |
| Số mô hình: | Tấm ống thép không gỉ A182 F316L |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Bề mặt gia công được bảo vệ bằng lớp bọc chống ăn mòn, sau đó được bảo đảm trong vỏ gỗ loại xuất khẩ |
| Thời gian giao hàng: | TÙY THUỘC VÀO SỐ LƯỢNG |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 500 chiếc/tháng |
| Chỉ định vật chất: | ASTM A182 F316L / UNS S31603 | Phân loại rèn: | Thép không gỉ Austenitic rèn |
|---|---|---|---|
| Cấu hình lỗ ống: | Khoan & Gia công chính xác | Mẫu lỗ ống: | Tam giác / Hình vuông / Tùy chỉnh |
| Chuẩn bị mối nối ống: | Mở rộng / Hàn / Mở rộng + Hàn | Vượt qua hình học phân vùng: | Một lần hoặc Nhiều lần |
| Bảo vệ bề mặt: | Ngâm & thụ động | Xử lý nhiệt: | giải pháp ủ |
| Làm nổi bật: | Tấm ống thép không gỉ A182 F316L,Tấm ống rèn,Tấm trao đổi nhiệt |
||

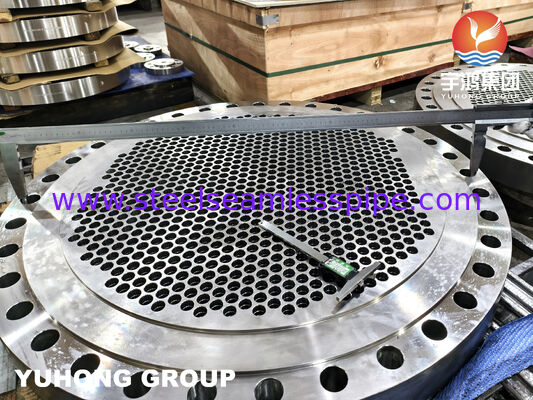

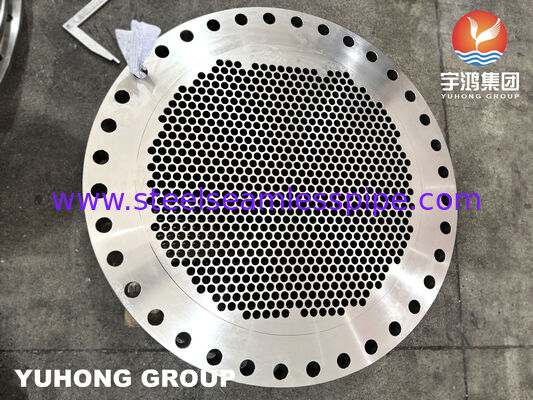

Tấm ống thép không gỉ rèn ASTM A182 F316L
Giới thiệu sản phẩm
Tấm ống F316L rèn cho thiết bị trao đổi nhiệt chịu áp lực
Tấm ống ASTM A182 F316L là một bộ phận thép không gỉ rèn được sử dụng để cố định các ống của bộ trao đổi nhiệt và tách hoặc kiểm soát các chất lỏng phía quy trình trong thiết bị vỏ và ống.
Được sản xuất từ thép không gỉ Austenitic 316L, tấm ống kết hợp khả năng chống ăn mòn với khả năng hàn tốt và phù hợp với các thiết bị tiếp xúc với độ ẩm, clorua và nhiều loại chất lỏng quy trình.Tấm ống có thể được cung cấp với các lỗ ống, bề mặt làm kín phía vỏ, rãnh phân chia pass và lỗ bu lông được gia công chính xác theo bản vẽ bộ trao đổi nhiệt. Đường kính lỗ ống, bước ống, bố cục và dung sai khoan có thể được kiểm soát theo phương pháp kết nối ống-tấm ống yêu cầu.Tùy thuộc vào thiết kế thiết bị, các lỗ ống có thể được chuẩn bị cho phương pháp giãn nở bằng con lăn, hàn kín, hàn chịu lực hoặc các mối nối ống được giãn nở và hàn.
Thông số kỹ thuậtMụcThông số kỹ thuật
Tên sản phẩmTấm ống rèn ASTM A182 F316LMác vật liệu
ASTM A182 F316L / UNS S31603
| Loại vật liệu | Thép không gỉ Austenitic |
|---|---|
| Quy trình sản xuất | Rèn + Gia công CNC |
| Xử lý nhiệt | Ủ dung dịch |
| Loại tấm ống | Cố định / Nổi / Loại ống góp |
| Mẫu lỗ ống | Tam giác / Tam giác xoay / Vuông / Tùy chỉnh |
| Chuẩn bị lỗ ống | Khoan / doa / rãnh |
| Kết nối ống | Giãn nở / Hàn kín / Hàn chịu lực |
| Hoàn thiện bề mặt | Gia công / Tẩy rửa / thụ động hóa |
| Kiểm tra | PMI, UT, Kiểm tra kích thước |
| Chứng nhận | EN 10204 3.1 / 3.2 |
| Kích thước điển hình | Tham số |
| Cấu hình có sẵn | Đường kính ngoài |
| Theo bản vẽ | Độ dày |
Theo thiết kế thiết bị
| Đường kính lỗ ống | Theo OD ống |
|---|---|
| Bước ống | Tùy chỉnh |
| Bố cục lỗ ống | Tam giác / Vuông / Tùy chỉnh |
| Số lượng lỗ | Tùy chỉnh |
| Phân chia Pass | Cấu tạo F316L chống ăn mòn |
| Mẫu lỗ bu lông | Tùy chỉnh |
| Tính năng sản phẩm | Cấu tạo F316L chống ăn mòn |
| Các lỗ ống được gia công CNC theo đường kính, bước ống, dung sai vị trí và bố cục tấm ống được chỉ định. | Nhiều cấu hình kết nối ống |
| Tấm ống có thể được chuẩn bị cho phương pháp giãn nở cơ học, hàn kín, hàn chịu lực hoặc kết hợp giãn nở và hàn. | Cấu tạo F316L chống ăn mòn |
Thép không gỉ F316L cung cấp cấu trúc Austenitic chứa molypden để tăng cường khả năng chống ăn mòn cục bộ so với thép không gỉ 304L thông thường.
Các rãnh phân chia pass và khu vực đặt gioăng có thể được gia công theo sơ đồ dòng chảy chất lỏng yêu cầu.
Có thể cung cấp khả năng truy xuất nguồn gốc số lô nhiệt, PMI và chứng nhận vật liệu cho các dự án thiết bị chịu áp lực.
Bộ trao đổi nhiệt vỏ và ống
Bộ trao đổi nhiệt đầu nổi
Bộ ngưng tụ
Bộ tái sôi
Bộ gia nhiệt nước cấp
Thiết bị quy trình hóa chất
Thiết bị quy trình dược phẩm
Thiết bị khử muối
Các mối nối ống-tấm ống điển hình
Giãn nở cơ học
Các đầu ống được giãn nở vào lỗ ống để tạo tiếp xúc cơ học và làm kín.
Hàn kín
Một mối hàn được thực hiện tại giao diện ống-tấm ống khi yêu cầu bảo vệ chống rò rỉ bổ sung.
Hàn chịu lực
Ống được hàn với tấm ống để tạo thành mối nối ống chịu lực.
Giãn nở cơ học được kết hợp với hàn kín cho các ứng dụng yêu cầu cả khả năng giữ cơ học và làm kín tăng cường.
Tiêu chuẩn
ASTM
ASME
SA182 F316L
| UNS | S31603 |
|---|---|
| EN | 1.4404 |
| DIN | X2CrNiMo17-12-2 |
| JIS | SUS316L |
| Kiểm tra & Tài liệu | Nhận dạng vật liệu dương tính (PMI) |
| Kiểm tra siêu âm (UT) | Kiểm tra kích thước |
| Kiểm tra đường kính lỗ ống | Kiểm tra vị trí lỗ ống |
Kiểm tra độ phẳng
Kiểm tra độ cứng
Kiểm tra trực quan
MTC EN 10204 3.1
Kiểm tra EN 10204 3.2
Câu hỏi thường gặp
Tấm ống F316L dùng để làm gì?
Nó chủ yếu được sử dụng trong bộ trao đổi nhiệt vỏ và ống, bộ ngưng tụ, bộ tái sôi và các thiết bị quy trình dạng ống khác.
Mẫu lỗ ống có thể được tùy chỉnh không?
Có. Đường kính ống, bước ống, số lượng lỗ, bố cục và phân chia pass có thể được sản xuất theo bản vẽ thiết bị.
Có những phương pháp kết nối ống nào?
Có thể chuẩn bị các cấu hình giãn nở cơ học, hàn kín, hàn chịu lực và kết hợp giãn nở và hàn.
Có. Tài liệu PMI, kiểm tra kích thước, UT và EN 10204 3.1/3.2 có thể được cung cấp theo yêu cầu dự án.
Bộ trao đổi nhiệt tấm ống cố định
Thiết kế tấm ống
② Mẫu lỗ ống
Bước tam giác
Bước tam giác xoay
Bước vuông
Bước vuông xoay
③ Kết nối ống-tấm ống
Giãn nở ống / Lăn ống / Hàn kín / Hàn chịu lực / Rãnh lỗ ống / Rò rỉ mối nối ống
