Ống hàn Duplex 2205 S31803 ASTM A790 cho dịch vụ ăn mòn
Ống thép không gỉ hàn Duplex 2205 S31803 ASTM A790
Tổng quan sản phẩm
Ống thép không gỉ hàn Duplex 2205 S31803 ASTM A790 là loại ống thép không gỉ duplex ferritic-austenitic được thiết kế cho hệ thống đường ống xử lý ăn mòn và các ứng dụng công nghiệp đòi hỏi khắt khe. Được sản xuất từ thép không gỉ duplex UNS S31803, nó kết hợp độ bền cơ học cao với khả năng chống ăn mòn tổng thể và môi trường chứa clorua tốt.
Cấu trúc hàn phù hợp cho các ứng dụng yêu cầu chất lượng mối hàn dọc được kiểm soát, kích thước ống tùy chỉnh và đường kính ngoài lớn hơn. Ống có thể được cung cấp với ủ dung dịch, tẩy rửa, kiểm tra kích thước và thử nghiệm theo yêu cầu của dự án theo tiêu chuẩn ASTM A790/A790M hiện hành và yêu cầu đơn đặt hàng.
Duplex 2205 S31803 được xem xét rộng rãi cho các ngành dầu khí, hóa dầu, xử lý hóa chất, hàng hải, sản xuất điện và hệ thống nước công nghiệp, nơi thép không gỉ thông thường hoặc thép carbon có thể không cung cấp sự kết hợp yêu cầu về độ bền và khả năng chống ăn mòn.
Thông số kỹ thuật
| Mục |
Thông số kỹ thuật |
| Tên sản phẩm |
Ống thép không gỉ hàn Duplex 2205 |
| Mác vật liệu |
UNS S31803 |
| Mác phổ biến |
Duplex 2205 |
| Loại vật liệu |
Thép không gỉ Duplex Ferritic-Austenitic |
| Tiêu chuẩn vật liệu |
ASTM A790 / ASME SA790 |
| Phương pháp sản xuất |
Hàn dọc tự động |
| Loại ống |
Ống hàn thẳng |
| Xử lý nhiệt |
Ủ dung dịch |
| Tình trạng bề mặt |
Ủ & Tẩy rửa / Tùy chỉnh |
| Đường kính ngoài |
Tùy chỉnh |
| Độ dày thành ống |
Tùy chỉnh |
| Chiều dài |
Cố định / Ngẫu nhiên / Tùy chỉnh |
| Chuẩn bị đầu ống |
Đầu bằng / Đầu vát / Tùy chỉnh |
| Tiêu chuẩn kích thước |
ASME B36.19 / Đặc tả dự án |
| Kiểm tra |
Thủy lực / Không phá hủy / Kích thước |
| PMI |
Có sẵn |
| MTC |
EN 10204 3.1 / 3.2 |
| Kiểm tra của bên thứ ba |
Có sẵn theo yêu cầu |
Vật liệu: UNS S31803 Duplex 2205
UNS S31803 là một mác thép không gỉ duplex thường được xác định với dòng Duplex 2205. Vi cấu trúc ferritic-austenitic của nó cung cấp sự cân bằng giữa độ bền và khả năng chống ăn mòn khác biệt so với các mác Austenitic thông thường như 304L và 316L.
Hệ thống hợp kim chứa crom, niken, molypden và nitơ góp phần vào khả năng chống ăn mòn trong môi trường chứa clorua và ăn mòn do ứng suất. Do đó, S31803 thường được lựa chọn cho các đường ống xử lý nơi cả độ bền cơ học và khả năng chống ăn mòn đều là những yếu tố thiết kế quan trọng.
Tính năng sản phẩm
- Cấu trúc Duplex Ferritic-Austenitic: Vi cấu trúc duplex cung cấp sự kết hợp giữa độ bền cơ học và khả năng chống ăn mòn cho các hệ thống đường ống công nghiệp đòi hỏi khắt khe.
- Khả năng chống ăn mòn clorua tốt: S31803 Duplex 2205 thường được lựa chọn cho các đường ống tiếp xúc với chất lỏng chứa clorua và các môi trường xử lý ăn mòn khác.
- Khả năng chống ăn mòn do ứng suất: Thép không gỉ duplex có khả năng chống ăn mòn do ứng suất clorua tốt hơn so với nhiều mác thép không gỉ Austenitic thông thường.
- Độ bền cơ học cao: Độ bền cơ học của Duplex 2205 cao hơn nhiều loại thép không gỉ Austenitic thông thường, làm cho nó phù hợp với các đường ống áp lực và hệ thống xử lý nơi độ bền là một yếu tố quan trọng.
- Cấu trúc hàn được kiểm soát: Hàn dọc tự động cung cấp mối hàn được kiểm soát và cho phép sản xuất đường kính ống lớn hơn và độ dày thành ống tùy chỉnh.
- Cung cấp tùy chỉnh: Đường kính ngoài, độ dày thành ống, chiều dài, chuẩn bị đầu ống, tình trạng bề mặt, kiểm tra và tài liệu có thể được cung cấp theo yêu cầu của dự án.
Quy trình sản xuất
Quy trình sản xuất điển hình cho ống hàn ASTM A790 S31803 bao gồm:
- Chuẩn bị tấm hoặc dải thép không gỉ duplex
- Nhận dạng nguyên liệu thô và xác minh hóa học
- Định hình tấm hoặc dải
- Hàn dọc được kiểm soát
- Kiểm tra mối hàn
- Xử lý nhiệt ủ dung dịch
- Tẩy rửa và xử lý bề mặt
- Cắt theo chiều dài quy định
- Chuẩn bị đầu ống
- Kiểm tra kích thước
- Thử nghiệm thủy lực hoặc không phá hủy phù hợp
- PMI và kiểm tra cuối cùng
- Đánh dấu và đóng gói xuất khẩu
Lộ trình sản xuất thực tế và phạm vi thử nghiệm được kiểm soát theo tiêu chuẩn hiện hành, đặc tả mua hàng và kế hoạch kiểm tra đã thỏa thuận.
Ứng dụng
- Dầu khí: Được sử dụng trong các hệ thống đường ống xử lý, sản xuất và tiện ích được lựa chọn, nơi có thể gặp phải chất lỏng ăn mòn và môi trường chứa clorua.
- Nhà máy hóa dầu: Phù hợp cho đường ống xử lý trong các nhà máy lọc dầu và cơ sở hóa dầu yêu cầu cấu trúc thép không gỉ duplex.
- Xử lý hóa chất: Áp dụng cho các đường ống xử lý hóa chất được lựa chọn, nơi yêu cầu khả năng chống ăn mòn và độ bền cơ học.
- Hệ thống hàng hải & nước biển: Được xem xét cho đường ống hàng hải, hệ thống nước làm mát và các ứng dụng liên quan đến nước biển được lựa chọn, tùy thuộc vào điều kiện dịch vụ thực tế.
- Sản xuất điện: Được sử dụng trong các hệ thống nước làm mát, nước xử lý và đường ống phụ trợ được lựa chọn trong các nhà máy điện.
- Đường ống xử lý công nghiệp: Phù hợp cho các hệ thống vận chuyển chất lỏng công nghiệp yêu cầu sự kết hợp giữa độ bền, khả năng chống ăn mòn và cấu trúc ống hàn.
Môi chất sử dụng điển hình
Lưu ý: Tính phù hợp của vật liệu nên được đánh giá theo môi chất thực tế, nồng độ clorua, nhiệt độ, tốc độ dòng chảy và điều kiện vận hành.
Ống hàn ASTM A790 S31803 so với ống liền mạch
ASTM A790 bao gồm cả ống thép không gỉ duplex liền mạch và ống hàn thẳng. Ống hàn được sản xuất bằng cách định hình tấm hoặc dải và tạo ra mối hàn dọc được kiểm soát. Nó có thể có lợi cho đường kính ngoài lớn hơn và một số kích thước tùy chỉnh. Ống liền mạch được sản xuất mà không có mối hàn dọc và có thể được lựa chọn cho các yêu cầu áp lực, kích thước hoặc dự án cụ thể. Sự lựa chọn giữa cấu trúc hàn và liền mạch nên dựa trên kích thước ống, điều kiện dịch vụ, yêu cầu thiết kế và đặc tả dự án hiện hành.
S31803 so với S32205 Duplex 2205
| Mục |
S31803 |
S32205 |
| Tên phổ biến |
Duplex 2205 |
Duplex 2205 |
| Ký hiệu UNS |
S31803 |
S32205 |
| Họ vật liệu |
Thép không gỉ Duplex |
Thép không gỉ Duplex |
| Cấu trúc |
Ferritic-Austenitic |
Ferritic-Austenitic |
| Hệ Cr-Ni-Mo điển hình |
Lớp 22Cr-5Ni-3Mo |
Lớp 22Cr-5Ni-3Mo |
| Ứng dụng điển hình |
Đường ống xử lý ăn mòn |
Đường ống xử lý ăn mòn |
Mặc dù S31803 và S32205 đều thường liên quan đến Duplex 2205, chúng có các yêu cầu về thành phần hóa học khác nhau. Chúng không nên được coi là có thể thay thế cho nhau một cách tự động. Luôn luôn tuân theo mác UNS chính xác được chỉ định trong đơn đặt hàng.
Các ký hiệu vật liệu liên quan
| Tiêu chuẩn / Hệ thống |
Ký hiệu |
| UNS |
S31803 |
| Mác phổ biến |
Duplex 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| Tham chiếu EN |
X2CrNiMoN22-5-3 |
| Tham chiếu JIS |
SUS329J3L |
Các ký hiệu liên quan nên được xác minh với tiêu chuẩn vật liệu hiện hành và các yêu cầu hóa học/cơ học trước khi được coi là tương đương chính xác.
Kiểm tra & Thử nghiệm
Kiểm tra chất lượng có thể được sắp xếp theo ASTM A790/A790M và các yêu cầu cụ thể của dự án. Các tùy chọn kiểm tra điển hình bao gồm:
- Phân tích thành phần hóa học
- Thử nghiệm kéo
- Thử nghiệm độ cứng
- Thử nghiệm làm phẳng
- Thử nghiệm thủy lực
- Thử nghiệm điện không phá hủy
- Kiểm tra mối hàn
- Thử nghiệm siêu âm khi được chỉ định

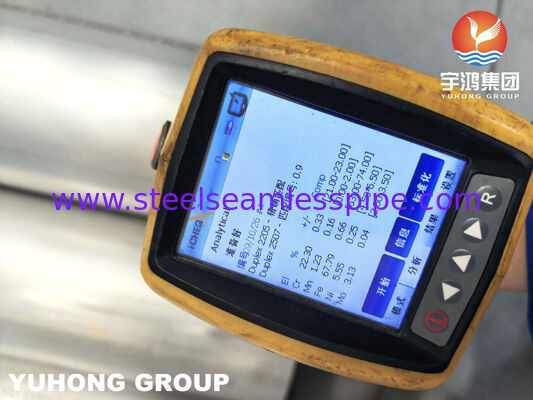

- Nhận dạng vật liệu dương tính (PMI)

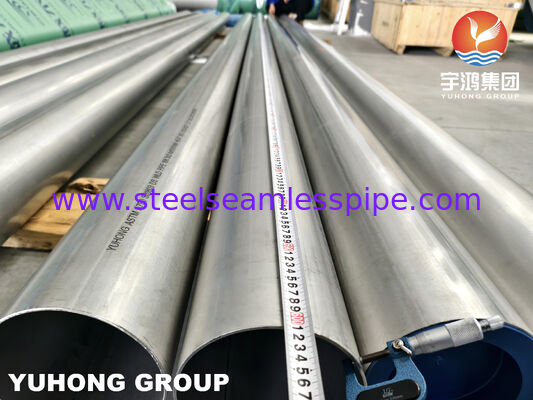

- Kiểm tra kích thước
- Kiểm tra trực quan
- Kiểm tra bề mặt
- Kiểm tra của bên thứ ba
Xử lý bề mặt
Ống hàn ASTM A790 S31803 có thể được cung cấp với tình trạng bề mặt phù hợp với quy trình sản xuất và yêu cầu của dự án. Các tùy chọn phổ biến bao gồm:
- Ủ dung dịch & Tẩy rửa
- Ủ & Tẩy rửa
- Bề mặt được xử lý cơ học
- Hoàn thiện bề mặt tùy chỉnh
Yêu cầu về bề mặt nên được xác nhận theo kích thước ống, quy trình sản xuất và đặc tả dự án.
Chuẩn bị đầu ống
Đầu ống có thể được cung cấp theo yêu cầu hàn và đường ống của khách hàng. Các tùy chọn có sẵn bao gồm:
- Đầu bằng
- Đầu vát
- Đầu cắt vuông
- Chuẩn bị đầu ống tùy chỉnh
Tài liệu chất lượng & Chứng nhận
Các tài liệu sau đây có thể được cung cấp theo đơn đặt hàng và kế hoạch kiểm tra:
- Giấy chứng nhận kiểm tra vật liệu EN 10204 3.1
- Chứng nhận EN 10204 3.2 theo yêu cầu
- Báo cáo phân tích hóa học
- Báo cáo thử nghiệm cơ học
- Báo cáo thử nghiệm thủy lực
- Báo cáo NDT
- Báo cáo PMI
- Báo cáo kiểm tra kích thước
- Hồ sơ xử lý nhiệt
- Phiếu đóng gói
- Giấy chứng nhận xuất xứ
- Báo cáo kiểm tra của bên thứ ba

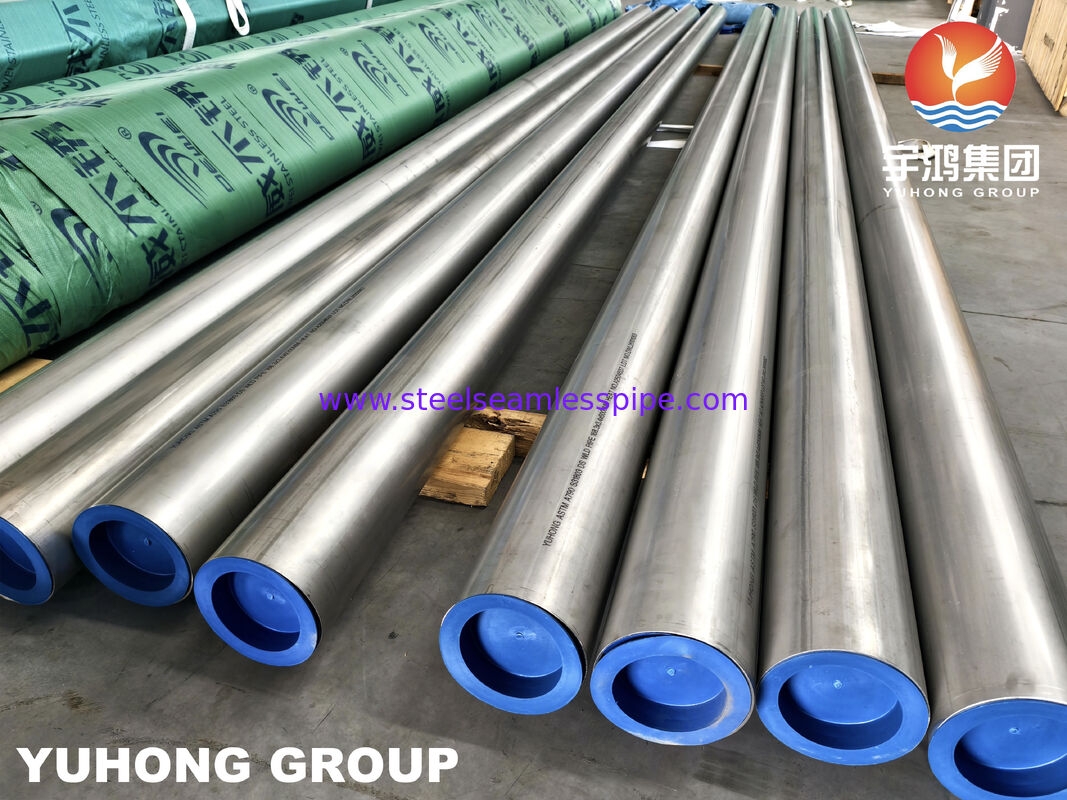

Đóng gói
Ống hàn ASTM A790 S31803 thường được cung cấp với nắp bảo vệ đầu ống và bó chặt theo kích thước ống và yêu cầu vận chuyển. Có thể sắp xếp bọc nhựa, đai thép và đóng gói xuất khẩu đi biển cho vận chuyển đường dài.
Sản xuất & Cung cấp tùy chỉnh
Chúng tôi có thể cung cấp ống hàn ASTM A790 S31803 Duplex 2205 với các tùy chỉnh:
- Đường kính ngoài
- Độ dày thành ống
- Chiều dài ống
- Chuẩn bị đầu ống
- Tình trạng bề mặt
- Xử lý nhiệt
- Yêu cầu kiểm tra
- Yêu cầu PMI
- Yêu cầu NDT
- Kiểm tra của bên thứ ba
- Chứng nhận vật liệu
Bản vẽ kỹ thuật, đặc tả dự án và kế hoạch kiểm tra có thể được xem xét trước khi sản xuất để xác nhận các yêu cầu hiện hành.
Câu hỏi thường gặp
- Ống ASTM A790 S31803 là gì?
Ống ASTM A790 S31803 là ống thép không gỉ duplex được sản xuất theo yêu cầu ASTM A790/A790M. UNS S31803 thường liên quan đến thép không gỉ Duplex 2205.
- Ống ASTM A790 S31803 là ống hàn hay ống liền mạch?
ASTM A790 bao gồm cả ống liền mạch và ống hàn thẳng. Mô tả sản phẩm nên chỉ rõ liệu ống được cung cấp là ống hàn hay ống liền mạch.
- S31803 có giống Duplex 2205 không?
S31803 thường được xác định là Duplex 2205. Tuy nhiên, S31803 và S32205 có các yêu cầu hóa học khác nhau, vì vậy mác UNS được chỉ định nên được xác nhận cho mỗi dự án.
- Ống hàn ASTM A790 S31803 dùng để làm gì?
Nó thường được sử dụng trong các ứng dụng dầu khí, hóa dầu, xử lý hóa chất, hàng hải, sản xuất điện và đường ống xử lý công nghiệp.
- Ống hàn S31803 có thể được cung cấp với PMI không?
Có. Nhận dạng vật liệu dương tính (PMI) có thể được sắp xếp khi được yêu cầu bởi đơn đặt hàng hoặc kế hoạch kiểm tra.
- Có thể sắp xếp kiểm tra của bên thứ ba không?
Có. Kiểm tra của bên thứ ba có thể được sắp xếp theo phạm vi kiểm tra đã thỏa thuận và yêu cầu của dự án.
