| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ASME SB163 N04400 ỐNG U HỢP KIM NICKEL |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ / Vỏ sắt |
| Thời gian giao hàng: | Phụ thuộc vào số lượng |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 800 tấn/ tháng |
| Làm nổi bật: | ASME SB163 N04400 ống U-Bend hợp kim niken,ống U-Bend hợp kim niken cho máy ngưng tụ,Bụi hợp kim niken cho máy trao đổi nhiệt |
||
|---|---|---|---|

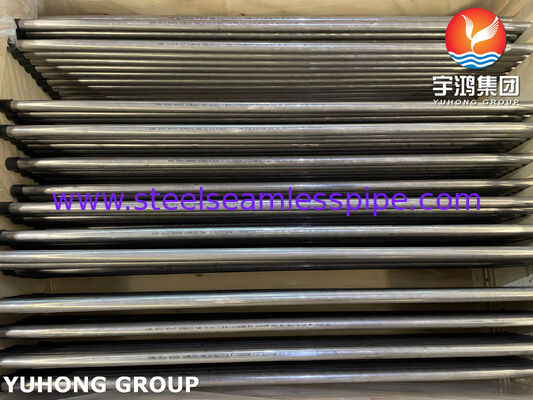

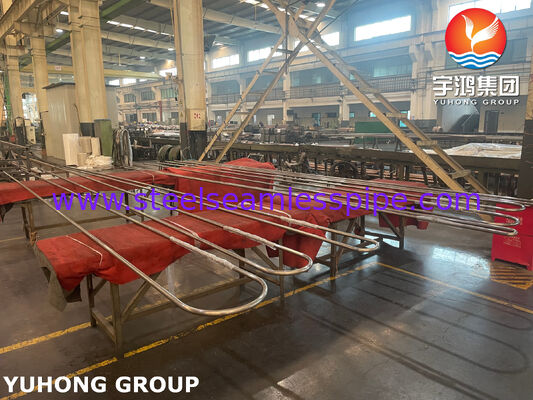

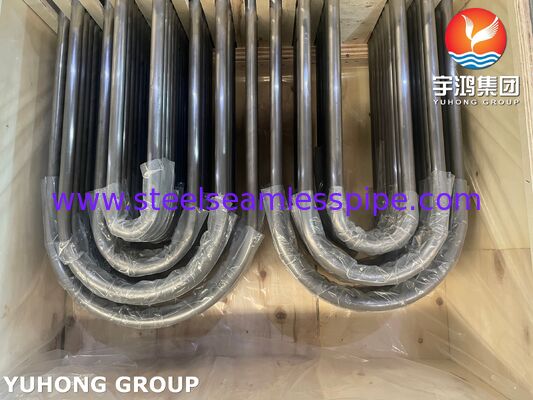

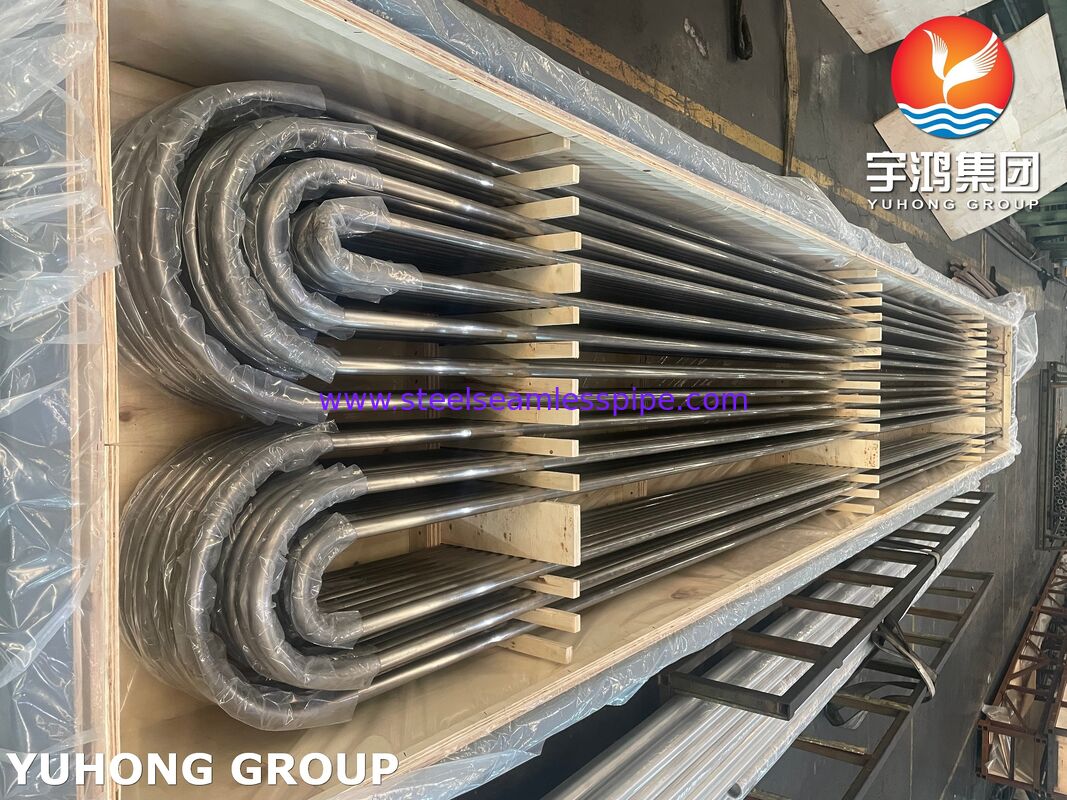

Ống hợp kim Niken ASME SB163 N04400 dạng chữ U | Ống bộ trao đổi nhiệt & bộ ngưng tụ Monel 400 liền mạch
Tập đoàn Yuhong Co., Ltd. cung cấp các bộ phận bộ trao đổi nhiệt toàn diện bao gồm bình áp lực, bộ làm mát khí, bó ống, ống chữ U, ống cánh, tấm ống, vách ngăn và đầu ống. Chuyên môn về ống bộ trao đổi nhiệt dạng chữ U của chúng tôi tập trung vào hình học uốn cong ASME SB-163, tính toán giảm thành ống và chuẩn bị đầu ống.
Sản phẩm này là ống chữ U hợp kim Niken-Đồng UNS N04400 liền mạch được thiết kế cho dịch vụ bộ ngưng tụ và bộ trao đổi nhiệt. ASME SB-163 bao gồm đường kính ngoài 3 inch (76,2 mm) trở xuống, thành ống tối thiểu 0,148 inch (3,76 mm) trở xuống, hoặc thành ống trung bình 0,165 inch (4,19 mm) trở xuống. N04400 được cung cấp ở dạng ủ hoặc giảm ứng suất, với đầu ống ủ có sẵn theo quy cách. Kích thước bộ chuyển đổi thành mỏng đường kính nhỏ được đề cập trong Phụ lục X2 của ASME SB-163 khi được chỉ định.
Bảng 1 ASME SB-163
| Nguyên tố | N04400, % |
|---|---|
| Niken | 63,0 tối thiểu |
| Đồng | 28,0-34,0 |
| Sắt | 2,5 tối đa |
| Mangan | 2,0 tối đa |
| Carbon | 0,3 tối đa |
| Silic | 0,5 tối đa |
| Lưu huỳnh | 0,024 tối đa |
Bảng 3 ASME SB-163
| Điều kiện | Độ bền kéo, tối thiểu | Giới hạn chảy dịch chuyển 0,2%, tối thiểu | Độ giãn dài, tối thiểu | Độ cứng |
|---|---|---|---|---|
| Ủ | 70 ksi (483 MPa) | 28 ksi (193 MPa) | 35% | -- |
| Giảm ứng suất | 85 ksi (586 MPa) | 55 ksi (379 MPa) | 15% | B75 tối đa cho đầu ống ủ |
N04400 được cung cấp ở dạng ủ hoặc giảm ứng suất. Nếu ống giảm ứng suất có đầu ống ủ, độ cứng sau khi ủ không được vượt quá giá trị Bảng 3 của ASME SB-163. Yêu cầu về kích thước hạt của ASME SB-163 áp dụng cho UNS N08120, UNS N08810 và UNS N08811, không áp dụng cho N04400.
Ống N04400 liền mạch được gia công nguội và xử lý nhiệt. ASME SB-163 yêu cầu:
Thử nghiệm loe được thực hiện trên một đầu của 1% chiều dài ống hoàn thiện mỗi lô (tối thiểu một ống cho lô dưới 100 ống). Một dụng cụ nong rộng 60° làm tăng đường kính ngoài được chỉ định lên 30%, và mẫu thử đã loe không được nứt xuyên thành ống.
Mỗi ống đều được thử nghiệm thủy tĩnh hoặc không phá hủy bằng điện. Đối với thử nghiệm thủy tĩnh, các ống có đường kính ngoài 1/2 inch (3,2 mm) trở lên và thành ống 0,015 inch (0,38 mm) trở lên được thử nghiệm ở áp suất 1000 psi (6,9 MPa), với điều kiện ứng suất sợi tính toán không vượt quá giới hạn cho phép S. Đối với N04400, S là 17.500 psi (120,6 MPa) khi ủ và 21.200 psi (146,2 MPa) khi giảm ứng suất.
| Kiểm soát | Yêu cầu S1 của ASME SB-163 |
|---|---|
| Đường kính ngoài uốn cong | Trong vòng 10% so với danh định tại bất kỳ mặt cắt ngang nào bên trong điểm tiếp tuyến |
| Thành ống đỉnh | Không nhỏ hơn TF = T(2R)/(2R + D) |
| Khoảng cách chân ống | Dung sai theo bán kính tâm R: lên đến 18 inch, 1/16 inch; trên 18-30 inch, 3/32 inch; trên 30-36 inch, 1/8 inch |
| Chênh lệch chiều dài chân ống | Tối đa 1/2 inch (3,2 mm) |
| Thủy tĩnh sau khi uốn | Giữ 5 giây tối thiểu; ứng suất sợi 26.600 psi (183,3 MPa) để tính toán áp suất |
Thông tin đặt hàng theo ASME SB-163 bao gồm hợp kim, điều kiện, hoàn thiện, kích thước, hoạt động chế tạo, yêu cầu thử nghiệm, đầu ống, yêu cầu bổ sung và thông số kỹ thuật kiểm tra.
Các tùy chọn ống chữ U tùy chỉnh bao gồm:
Có sẵn các tấm ống, vách ngăn, đầu ống và ống cánh phù hợp. Các ứng dụng điển hình bao gồm bộ ngưng tụ, bộ trao đổi nhiệt, bộ làm mát khí, bó ống và các nhiệm vụ làm mát trong ngành hàng hải hoặc hóa chất nơi yêu cầu khả năng chống ăn mòn của hợp kim Niken-Đồng. Cấu trúc liền mạch tránh các mối hàn dọc, trong khi thiết kế ống chữ U giảm mối hàn tại công trường và thích ứng với sự giãn nở nhiệt.
Thành ống trung bình so với thành ống tối thiểu? ASME SB-163 bao gồm cả hai. Đối với tính toán thành ống đỉnh chữ U, T là thành ống tối thiểu được chỉ định hoặc thành ống trung bình được chỉ định trừ đi dung sai âm thành ống cho phép.
Có yêu cầu kích thước hạt cho N04400 không? Không. Yêu cầu về kích thước hạt của ASME SB-163 áp dụng cho UNS N08120, UNS N08810 và UNS N08811.
Có thể thực hiện thử nghiệm thủy tĩnh sau khi uốn không? Có, khi được chỉ định. Thời gian giữ tối thiểu là 5 giây và ứng suất sợi yêu cầu để tính toán áp suất thử thủy tĩnh là 26.600 psi (183,3 MPa).
