| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây thấp | Vật liệu: | ASME SB111 C68700 |
|---|---|---|---|
| Bưu kiện: | Vỏ gỗ dán | ||
| Làm nổi bật: | Ống ngưng tụ cánh thấp ASME SB111,Ống ngưng tụ cánh thấp C68700,Ống ngưng tụ liền mạch bằng thép không gỉ |
||
Ống có vây thấp cho bình ngưng, được sản xuất từĐồng thau nhôm ASME SB111 C68700 / UNS C68700, được thiết kế để tăng diện tích truyền nhiệt bên ngoài của ống ngưng tụ trong khi vẫn duy trì hình dạng ống nhỏ gọn.
C68700, thường được xác định làĐồng thau nhôm B / Đồng thau nhôm thạch tín, là một hợp kim đồng-kẽm có chứa nhôm và chất bổ sung asen được kiểm soát. ASME SB111 / ASTM B111 công nhận C68700 cho các ứng dụng ống ngưng tụ, thiết bị bay hơi và ống trao đổi nhiệt liền mạch.
Hình dạng vây thấp tạo ra một loạt các vây bên ngoài tích hợp xung quanh bề mặt ống. So với một ống trơn có cùng đường kính danh nghĩa, diện tích bề mặt bên ngoài tăng lên có thể cải thiện khả năng truyền nhiệt và mang lại khả năng truyền nhiệt lớn hơn trong một vỏ bọc trao đổi nhất định.
Những ống này đặc biệt thích hợp chothiết bị ngưng tụ bề mặt, bộ trao đổi nhiệt nước biển và nước làm mát, thiết bị ngưng tụ biển, thiết bị khử muối và hệ thống làm mát công nghiệptrong đó đồng thau nhôm được chọn vì sự kết hợp giữa tính dẫn nhiệt, độ bền cơ học và khả năng chống xói mòn, ăn mòn trong điều kiện dịch vụ nước phù hợp.
Ống có vây thấp C68700 có thể được sử dụng tronghệ thống ngưng tụ bề mặttrong đó hơi nước ngưng tụ ở một phía của bề mặt truyền nhiệt và nước làm mát chảy qua ống.
ASTM B111 xác định cụ thể C68700 trong số các hợp kim đồng được phủ cho thiết bị ngưng tụ bề mặt, thiết bị bay hơi và bộ trao đổi nhiệt.
Các ống này có thể được xem xét cho thiết bị làm mát bình ngưng và phụ trợ trong:
C68700 được liên kết rộng rãi với dịch vụ ống ngưng tụ và trao đổi nhiệt liên quan đến nước làm mát. Thành phần nhôm-đồng đặc biệt phù hợp với các thiết bị liên quan đến hàng hải và nước biển khi hóa chất vận hành và tốc độ nước được kiểm soát hợp lý.
Thiết bị điển hình bao gồm:
Ống có vây thấp C68700 có thể được cung cấp cho các thiết bị truyền nhiệt được sử dụng trong hệ thống khử muối và xử lý nước biển, tùy thuộc vào các điều kiện thiết kế và hóa học nước cụ thể.
Các ứng dụng tiềm năng bao gồm:
Kích thước chính xác phải được chọn theo thiết kế bình ngưng, tính toán nhiệt, cấu hình mâm ống và thông số kỹ thuật hiện hành của dự án.
Phạm vi sản xuất điển hình có thể bao gồm:
| tham số | Phạm vi điển hình |
|---|---|
| Đường kính ngoài của ống đế | 12,7–38,1 mm |
| Độ dày thành ống cơ sở | 0,8–3,0 mm |
| Chiều cao vây tổng thể | 0,5–2,5 mm |
| Vây vây | 1,5–5,0 mm |
| Chiều dài ống | Lên đến khoảng 18.000 mm |
| Loại vây | Vây thấp tích hợp |
| dạng ống | liền mạch |
| tính khí | Ủ / vẽ nhẹ / vẽ cứng hoặc theo chỉ định của dự án |
ASTM B111/B111M-24 bao gồm các ống ngưng tụ liền mạch lên đếnĐường kính 3 1/8 inch (80 mm), mặc dù kích thước ống vây thấp thực tế thường được xác định bởi thiết kế bộ trao đổi và thông số kỹ thuật của người mua.
Quan trọng:Các giá trị kích thước trên là phạm vi sản xuất điển hình chứ không phải là các yêu cầu kích thước phổ biến của ASME SB111. Các kích thước cuối cùng, dung sai, hình dạng vây, nhiệt độ và các yêu cầu kiểm tra phải được xác nhận dựa trên thông số kỹ thuật mua hàng và phiên bản hiện hành của tiêu chuẩn.
Yêu cầu thành phần hóa học điển hình choĐồng thau nhôm UNS C68700bao gồm:
| Yếu tố | Giới hạn điển hình / tiêu chuẩn, % |
|---|---|
| Đồng (Cu) | 76,0–79,0 |
| Nhôm (Al) | 1,8–2,5 |
| Sắt (Fe) | Kiểm soát bởi đặc điểm kỹ thuật |
| Kẽm (Zn) | còn lại |
| Asen (As) | 0,02–0,06 |
| Chì (Pb) | Kiểm soát bởi đặc điểm kỹ thuật |
C68700 được cơ sở dữ liệu UNS của Hiệp hội Phát triển Đồng phân loại làĐồng thau nhôm, thạch tín, với đồng khoảng 76–79%, nhôm ở mức 1,8–2,5% và asen ở mức 0,02–0,06%, với kẽm tạo thành sự cân bằng.
Đối với việc cung cấp theo hợp đồng,Phiên bản ASME/ASTM hiện hành và thông số kỹ thuật mua hàng được ưu tiêntrên các bảng thành phần tổng quát.
Tính chất cơ học phụ thuộc vào nhiệt độ ống và phạm vi kích thước áp dụng. ASME SB111/ASTM B111 cung cấp các yêu cầu theo nhiệt độ quy định thay vì coi tất cả các ống C68700 đều có một giá trị đặc tính cơ học phổ quát. ASTM B111 công nhận các điều kiện bao gồmủ, kéo nhẹ, kéo cứng và rút cứng/ủ cuối.
Các đặc tính điển hình được đánh giá cho ống ngưng tụ C68700 bao gồm:
Đối với trang sản phẩm thương mại, tốt nhất nên nêu các giá trị được đảm bảo theoyêu cầu tính khí và đặc điểm kỹ thuật ASME SB111 hiện tại, thay vì trình bày một bảng tính chất cơ học có thể áp dụng không chính xác cho mọi tính khí.
Ống ngưng tụ C68700 có vây thấp của chúng tôi có thể được sản xuất thông qua trình tự được kiểm soát như:
ASTM B111 mô tả các tuyến sản xuất bao gồm đúc, ép đùn, kéo, ủ, làm thẳng, cắt tỉa và các quy trình khác có khả năng sản xuất ống liền mạch trong điều kiện quy định.
Để đảm bảo tính phù hợp cho dịch vụ bình ngưng và bộ trao đổi nhiệt, việc kiểm tra có thể bao gồm:
Nhận dạng vật liệu tích cực hoặc phân tích hóa học trong phòng thí nghiệm có thể được thực hiện để xác minh hóa học hợp kim C68700.

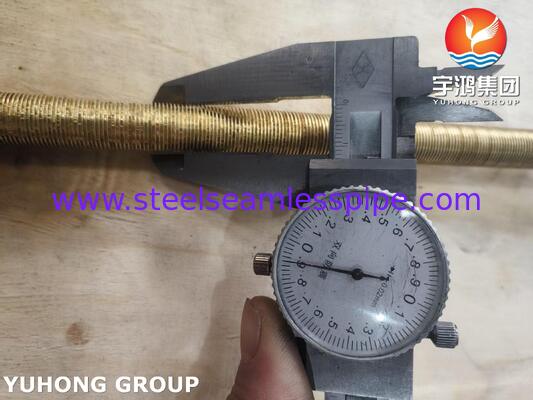

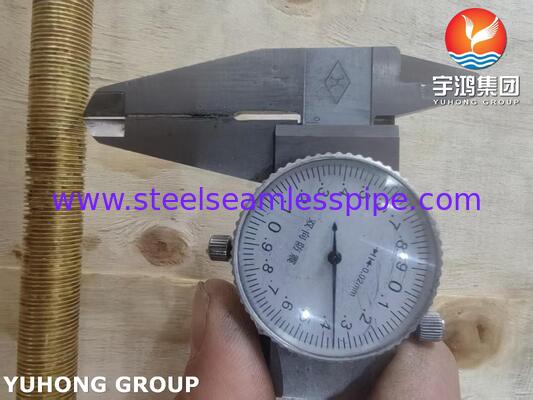

Kiểm tra kích thước điển hình bao gồm:
Kiểm tra độ bền kéo được thực hiện theo đặc điểm kỹ thuật vật liệu hiện hành và nhiệt độ yêu cầu để xác minh hiệu suất cơ học.
Thử nghiệm giãn nở đánh giá khả năng chịu đựng sự giãn nở có kiểm soát của ống mà không bị nứt hoặc hỏng hóc không thể chấp nhận được.
Thử nghiệm làm phẳng đánh giá độ dẻo của ống và tính toàn vẹn của vật liệu.
Kiểm tra bằng dòng điện xoáy có thể được sử dụng như một phương pháp không phá hủy để phát hiện những điểm gián đoạn có liên quan trong thành ống.
Thử nghiệm thủy tĩnh có thể được thực hiện khi được chỉ định theo đơn đặt hàng hoặc tiêu chuẩn hiện hành.
Kiểm tra rò rỉ khí nén cũng có thể được cung cấp khi đặc điểm kỹ thuật của dự án yêu cầu.
ASTM B111/B111M xác định thử nghiệm giãn nở, làm phẳng và ứng suất dư, đồng thời cung cấp khả năng kiểm tra dòng điện xoáy, thủy tĩnh và khí nén trong số các yêu cầu/tùy chọn thử nghiệm của nó.
Bề mặt ống được kiểm tra:
Mục đích chính của cấu hình vây thấp là tăng diện tích truyền nhiệt bên ngoài mà không yêu cầu đường kính ống đế lớn hơn tương ứng.
So với các ống ngưng tụ thông thường, ống có vây thấp có thể cung cấp:
Lợi thế nhiệt thực tế phụ thuộc vào hình dạng vây, tính chất chất lỏng, vận tốc, độ bám bẩn, chênh lệch nhiệt độ, giảm áp suất và thiết kế bộ trao đổi nhiệt hoàn chỉnh.
C68700 kết hợp ma trận giàu đồng với nhôm và bổ sung asen có kiểm soát. Việc sử dụng nó trong ống ngưng tụ và bộ trao đổi nhiệt làm cho nó trở thành một lựa chọn vật liệu phù hợp cho dịch vụ nước làm mát.
Ưu điểm chính của nó cho các ứng dụng ngưng tụ bao gồm:
ASTM B111 xác định cụ thể C68700 làĐồng thau nhôm Bđối với các ống ngưng tụ liền mạch và phạm vi B111/B111M hiện tại bao gồm các thiết bị ngưng tụ bề mặt, thiết bị bay hơi và bộ trao đổi nhiệt.
Mỗi lô sản xuất có thể được cung cấp các tài liệu chất lượng phù hợp, chẳng hạn như:

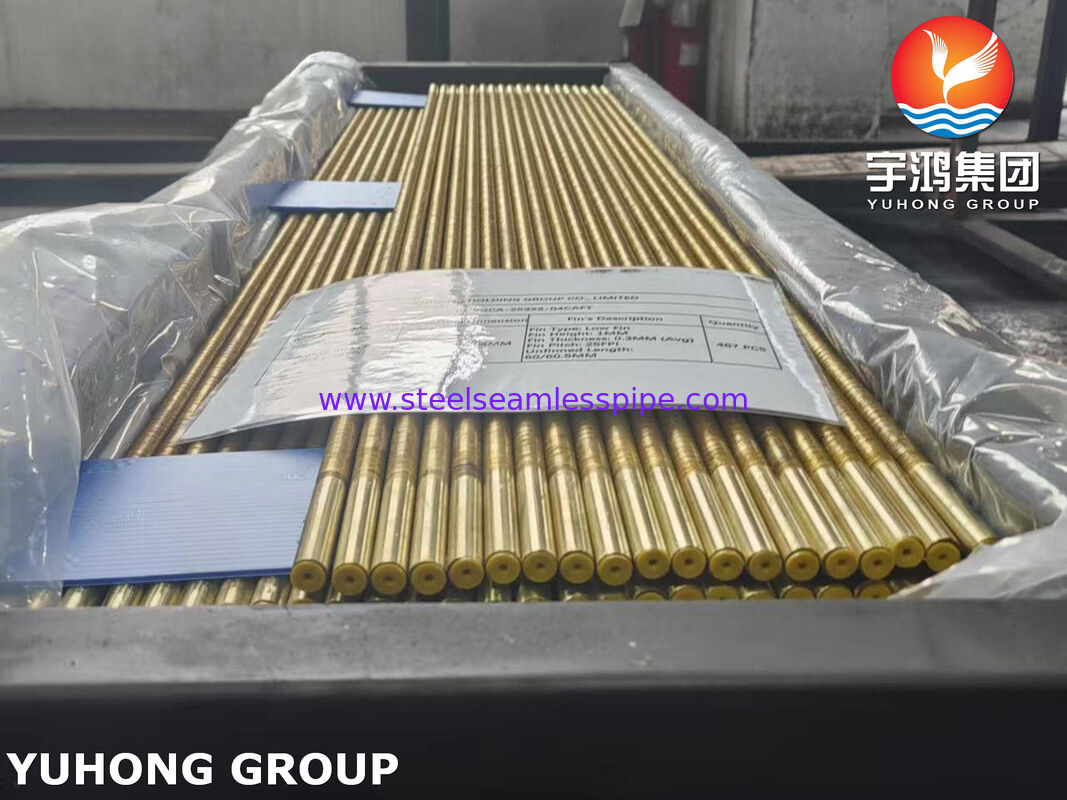

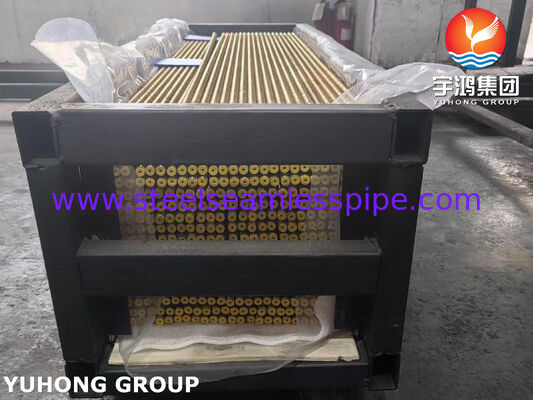

Ống có vây thấp C68700 có thể được cung cấp trong bao bì xuất khẩu phù hợp theo chiều dài ống và yêu cầu của khách hàng.
Bảo vệ điển hình có thể bao gồm:
Mỗi bó có thể được đánh dấu bằng loại vật liệu, kích thước, chiều dài, số nhiệt/lô, số lượng và thông số kỹ thuật áp dụng để truy xuất nguồn gốc.
ASME SB111 C68700 Ống có vây thấp cho thiết bị ngưng tụ và bộ trao đổi nhiệt
Sản phẩm này đặc biệt phù hợp với những khách hàng đang tìm kiếm ống có vây thấp bằng nhôm-đồng thau cho:
Bình ngưng bề mặt | Bình ngưng nhà máy điện | Bộ trao đổi nhiệt biển | Làm mát bằng nước biển | Thiết bị khử muối | Hệ thống làm mát công nghiệp
