| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500KGS |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | Vỏ gỗ dán hoặc vỏ gỗ khung sắt |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây HFW | Vật liệu: | ASTM A192 A192 |
|---|---|---|---|
| Ứng dụng: | máy sưởi siêu tốc | Bưu kiện: | Vỏ gỗ dán hoặc vỏ gỗ khung sắt |

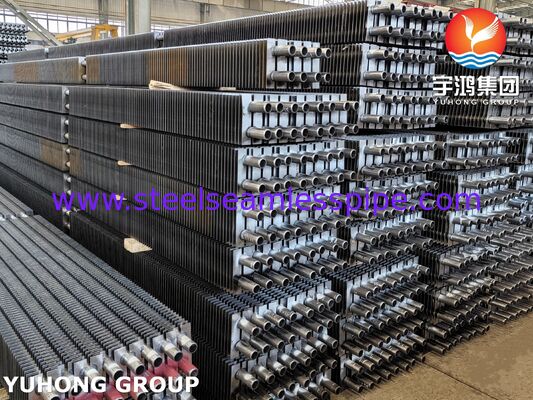

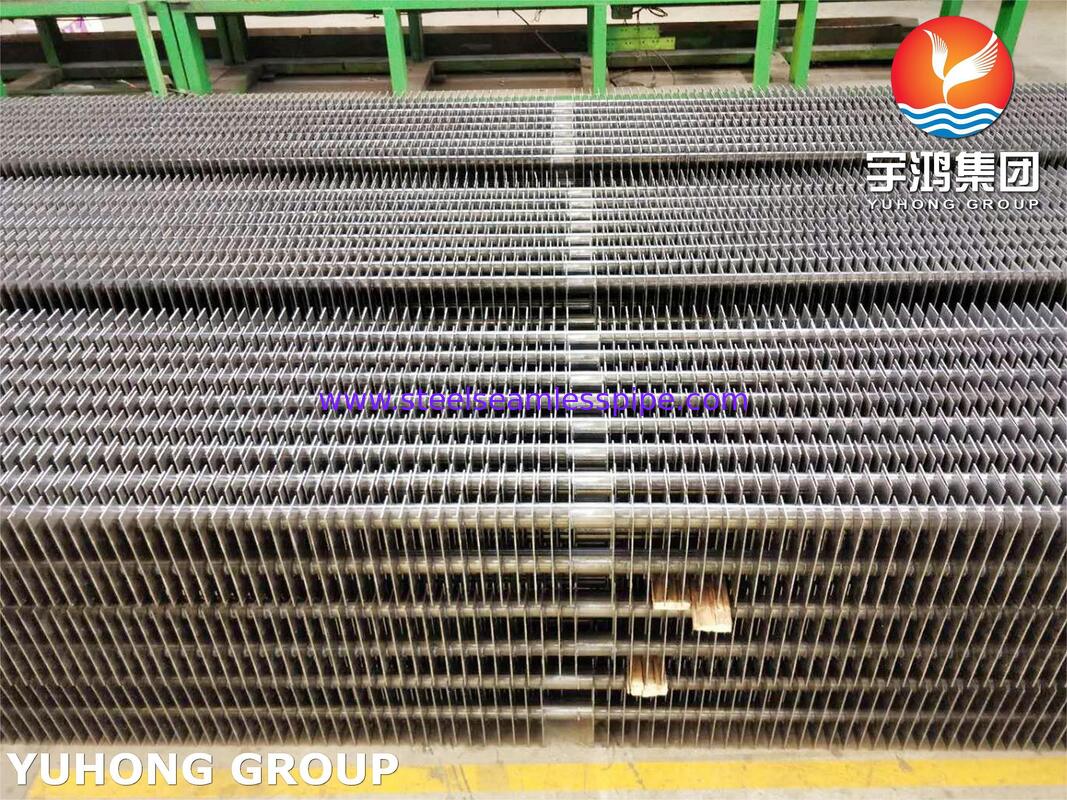

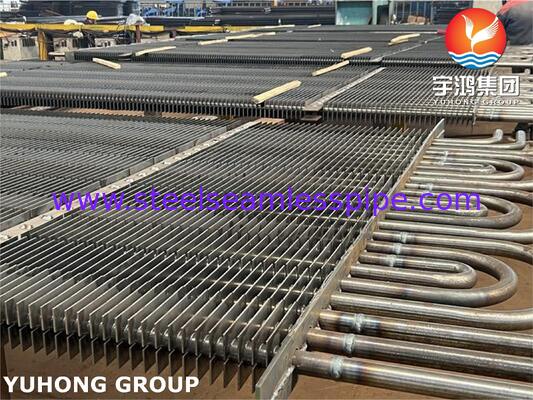

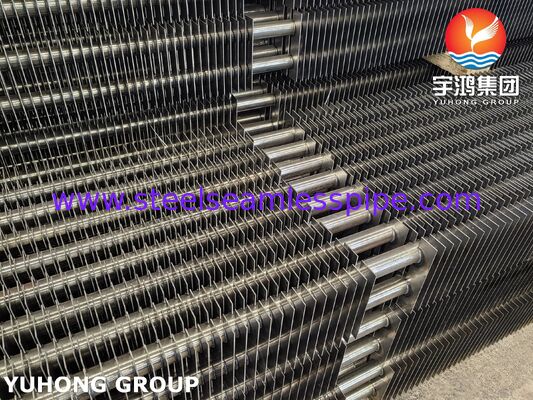

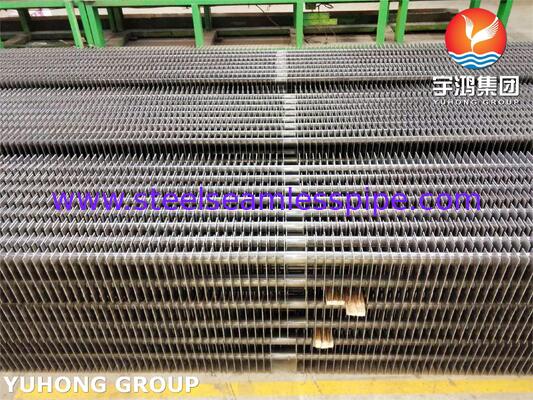

Ống cánh hàn tần số cao cho bộ quá nhiệt là các bộ phận truyền nhiệt được thiết kế để cải thiện hiệu quả nhiệt trong các lò hơi công nghiệp, nhà máy điện, đơn vị thu hồi nhiệt thải và hệ thống sinh hơi. Được sản xuất với ống nền bằng thép carbon ASTM A192 và cánh hàn tần số cao, các sản phẩm này làm tăng diện tích bề mặt truyền nhiệt hiệu quả, giúp thiết bị thu hồi nhiều nhiệt hơn từ khí thải nóng và truyền nó vào nước lò hơi hoặc hơi nước.
Ống cánh hàn tần số cao của chúng tôi kết hợp ống thép carbon chịu áp lực với cánh được gắn chặt để cung cấp trao đổi nhiệt hiệu quả, cấu trúc đáng tin cậy và các tùy chọn cấu hình linh hoạt cho các ứng dụng nhiệt đòi hỏi khắt khe. Kích thước ống, hình dạng cánh và thông số kỹ thuật vật liệu có thể được tùy chỉnh để đáp ứng các yêu cầu của dự án và điều kiện thiết kế thiết bị.
Lưu ý quan trọng về vật liệu: ASTM A192/A192M bao gồm các ống lò hơi và bộ quá nhiệt bằng thép carbon liền mạch cho dịch vụ áp suất cao. Tiêu chuẩn này tự nó không xác định quy trình hàn cánh tần số cao hoàn chỉnh, do đó, cụm ống cánh hoàn chỉnh nên được chỉ định với các yêu cầu riêng biệt cho vật liệu cánh, tính toàn vẹn của mối hàn, dung sai kích thước và kiểm tra.
Các tính năng chính của sản phẩmHiệu suất truyền nhiệt được tăng cường: Cánh mở rộng diện tích truyền nhiệt bên ngoài, hỗ trợ thu hồi nhiệt hiệu quả hơn từ khí thải.
Gắn cánh hàn tần số cao: Quy trình hàn tạo ra kết nối liên tục, an toàn giữa dải cánh và ống nền khi được sản xuất theo quy trình đủ điều kiện.
Ống áp lực bằng thép carbon: Vật liệu ASTM A192 phù hợp cho các điều kiện dịch vụ lò hơi và bộ quá nhiệt được chỉ định khi tuân thủ giới hạn thiết kế.
Hình dạng cánh có thể tùy chỉnh: Chiều cao cánh, độ dày, khoảng cách và cấu hình có thể được chọn để cân bằng hiệu suất truyền nhiệt, tổn thất áp suất phía khí và khả năng chống bám bẩn.
Tùy chọn sản xuất linh hoạt: Chiều dài ống, phạm vi phủ cánh, chuẩn bị đầu ống và các phần không có cánh có thể được điều chỉnh theo bố cục lò hơi.
Sản xuất tập trung vào chất lượng: Khả năng truy xuất nguồn gốc vật liệu, kiểm tra kích thước và thử nghiệm tính toàn vẹn mối hàn phù hợp giúp hỗ trợ chất lượng sản xuất nhất quán.
Bộ quá nhiệt lò hơi công nghiệp
Được sử dụng trong các cấu hình lò hơi phù hợp để cải thiện truyền nhiệt phía khí và hỗ trợ kiểm soát nhiệt độ hơi.
Sản xuất điện
Được áp dụng trong các bộ phận thu hồi nhiệt của lò hơi nơi nhiệt độ, áp suất và môi trường ăn mòn hoạt động tương thích với thép carbon đã chọn.
Hệ thống thu hồi nhiệt thải
Giúp thu hồi năng lượng nhiệt hữu ích từ khí thải công nghiệp trong thiết bị thu hồi nhiệt được thiết kế phù hợp.
Phạm vi kích thước tiêu chuẩnSau đây là các phạm vi sản xuất thương mại điển hình cho ống cánh hàn tần số cao. Chúng mang tính chỉ dẫn, không phải là yêu cầu kích thước bắt buộc theo ASTM A192. Kích thước cuối cùng nên được thỏa thuận theo thiết kế lò hơi, tính toán truyền nhiệt và thông số kỹ thuật dự án.
Thông số |
Phạm vi điển hình |
|---|---|
Đường kính ngoài ống nền |
19,05–76,2 mm |
Độ dày thành ống nền |
2,0–8,0 mm |
Chiều dài ống |
3.000–18.000 mm |
Chiều cao cánh |
10–25 mm |
Độ dày cánh |
0,8–1,5 mm |
Khoảng cách cánh |
2,5–8,0 mm |
Vật liệu cánh |
Thép carbon hoặc vật liệu tương thích được chỉ định khác |
Cấu hình cánh |
Rắn, có răng cưa hoặc cấu hình đặc thù dự án |
Gắn cánh |
Hàn điện trở tần số cao |
Tùy chỉnh: Các kích thước khác có thể có sẵn tùy thuộc vào khả năng sản xuất. Vui lòng xác nhận đường kính ống nền, độ dày thành, vật liệu cánh, khoảng cách cánh, chiều cao cánh, chiều dài ống và mã áp dụng trước khi đặt hàng.
Thành phần hóa học ASTM A192ASTM A192/A192M-24 quy định các giới hạn thành phần hóa học sau đây cho ống thép carbon.
Nguyên tố |
Thành phần, % trọng lượng |
|---|---|
Carbon (C) |
0,06–0,18 |
Mangan (Mn) |
0,27–0,63 |
Phốt pho (P) |
≤ 0,035 |
Lưu huỳnh (S) |
≤ 0,035 |
Silic (Si) |
≤ 0,25 |
Các giới hạn này áp dụng cho vật liệu ống nền ASTM A192, không tự động áp dụng cho dải cánh. Vật liệu cánh phải tuân thủ loại và yêu cầu thành phần hóa học được chỉ định của riêng nó.
Tính chất cơ họcCác yêu cầu cơ học được chỉ định điển hình cho ống lò hơi thép carbon ASTM A192 bao gồm những điều sau đây:
Thuộc tính |
Yêu cầu ASTM A192 |
|---|---|
Độ bền kéo, tối thiểu |
325 MPa (47 ksi) |
Độ bền chảy, tối thiểu |
180 MPa (26 ksi) |
Độ giãn dài trong 50,8 mm (2 in.), tối thiểu |
35% |
Độ cứng Brinell, tối đa, thành ≥ 5,1 mm |
137 HBW |
Độ cứng Rockwell, tối đa, thành< 5,1 mm |
77 HRBW |
Tiêu chuẩn ống lò hơi thép carbon liền mạch
+1
Các tính chất cơ học được xác định cho ống nền theo đặc điểm kỹ thuật và điều kiện thử nghiệm áp dụng. Chúng không nên được hiểu là các tính chất được đảm bảo của toàn bộ cụm ống cánh hàn. Mối hàn cánh và vùng ảnh hưởng nhiệt đòi hỏi quy trình sản xuất và kiểm soát kiểm tra phù hợp.
Quy trình sản xuấtChuẩn bị ống nền: Mua và xác minh ống thép carbon ASTM A192 liền mạch, bao gồm nhận dạng vật liệu, kích thước và khả năng truy xuất nguồn gốc.
Chuẩn bị bề mặt: Làm sạch ống và các bề mặt tiếp xúc cánh để hỗ trợ hàn nhất quán.
Tạo hình cánh: Chuẩn bị dải cánh được chỉ định và kiểm soát độ dày, chiều cao, khoảng cách và cấu hình của nó.
Hàn tần số cao: Hàn cánh liên tục dọc theo ống bằng quy trình đủ điều kiện với các thông số hàn được kiểm soát.
Chỉnh sửa kích thước: Kiểm tra độ thẳng hàng của cánh, độ đồng đều của khoảng cách, độ thẳng của ống và kích thước đầu ống.
Hoàn thiện: Loại bỏ các phần nhô ra của mối hàn không chấp nhận được hoặc các khuyết tật bề mặt bằng các phương pháp đã được phê duyệt, mà không làm ảnh hưởng đến mối hàn hoặc thành ống.
Kiểm tra cuối cùng: Xác minh sản phẩm hoàn chỉnh so với thông số kỹ thuật mua hàng và kế hoạch kiểm tra áp dụng.
Một kế hoạch đảm bảo chất lượng cho ống cánh hàn tần số cao cho bộ quá nhiệt có thể bao gồm:
Kiểm tra hoặc thử nghiệm |
Mục đích |
|---|---|
Xem xét chứng chỉ vật liệu |
Xác nhận loại ống nền, số lô, và thành phần hóa học |
Phân tích hóa học |
Xác minh tuân thủ ASTM A192 khi được yêu cầu |
Thử nghiệm kéo |
Kiểm tra độ bền kéo, độ bền chảy và độ giãn dài của ống nền |
Thử nghiệm độ cứng |
Xác minh rằng các giới hạn độ cứng ống nền áp dụng được đáp ứng |
Kiểm tra kích thước |
Đo đường kính ống, độ dày thành, chiều cao cánh, khoảng cách, độ dày và chiều dài |
Kiểm tra trực quan |
Xác định các khuyết tật bề mặt, cánh không đều và các điểm không liên tục của mối hàn có thể nhìn thấy |
Thử nghiệm tính toàn vẹn mối hàn |
Đánh giá tính toàn vẹn của mối liên kết cánh-ống bằng phương pháp đủ điều kiện và tiêu chí chấp nhận đã thỏa thuận |
Thử nghiệm thủy tĩnh |
Kiểm tra ranh giới áp suất khi được yêu cầu bởi đặc điểm kỹ thuật ống áp dụng hoặc dự án |
Kiểm tra không phá hủy |
Các phương pháp bổ sung có thể được chỉ định dựa trên thiết kế mối hàn, điều kiện dịch vụ và mã dự án |
Tài liệu cuối cùng |
Ghi lại kết quả kiểm tra, khả năng truy xuất nguồn gốc vật liệu và các chứng chỉ thử nghiệm áp dụng |
Lưu ý về chất lượng: ASTM A192 bao gồm các yêu cầu đối với các thử nghiệm ống được chỉ định, bao gồm làm phẳng, loe, độ cứng và thử nghiệm thủy tĩnh, tùy thuộc vào phiên bản áp dụng và yêu cầu đặt hàng. Tiêu chí kiểm tra và chấp nhận chính xác cho mối hàn cánh tần số cao nên được xác định riêng.
Ưu điểm sản phẩmDiện tích truyền nhiệt hiệu quả tăng lên so với ống trần có cùng đường kính danh nghĩa.
Tiềm năng giảm kích thước bộ trao đổi nhiệt hoặc cải thiện khả năng thu hồi nhiệt, tùy thuộc vào tính toán nhiệt và tổn thất áp suất.
Cánh gắn cơ học được thiết kế để truyền nhiệt đáng tin cậy khi chất lượng hàn được kiểm soát đúng cách.
Cấu hình linh hoạt cho các lắp đặt lò hơi mới và các bộ trao đổi nhiệt thay thế.
Khả năng truy xuất nguồn gốc vật liệu và tài liệu kiểm tra có sẵn theo yêu cầu mua hàng đã thỏa thuận.
Tương thích với các ứng dụng lò hơi và bộ quá nhiệt đã chọn khi điều kiện nhiệt độ, áp suất, oxy hóa và ăn mòn hoạt động phù hợp với thép carbon.
Để nhận báo giá cho ống cánh hàn tần số cao cho bộ quá nhiệt, vui lòng chỉ định:
Tiêu chuẩn ống nền: ASTM A192/A192M
Đường kính ngoài và độ dày thành ống nền
Vật liệu cánh và cấu hình cánh
Chiều cao cánh, độ dày và khoảng cách
Chiều dài ống và số lượng
Nhiệt độ và áp suất hoạt động
Mã ASME hoặc mã dự án khác áp dụng
Kiểm tra, thử nghiệm và tài liệu yêu cầu
Yêu cầu giao hàng và đóng gói
