ASME SA336 F5N Chuỗi ống trao đổi nhiệt

ASME SA336 F5N Chuỗi ống trao đổi nhiệt

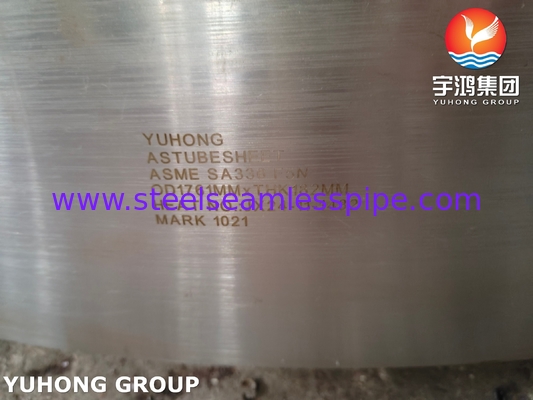

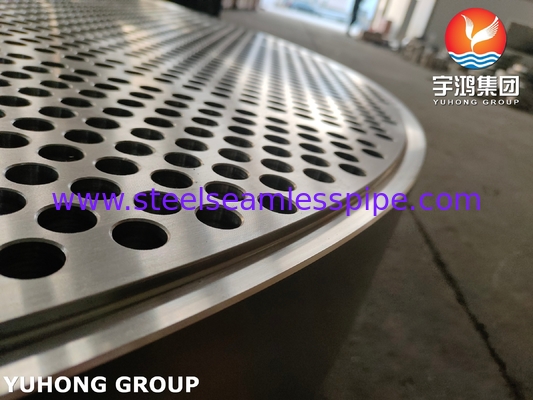

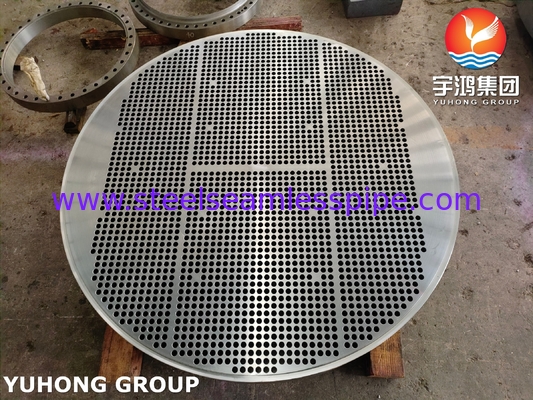

Bảng ống trao đổi nhiệt SA336 F5N là gì?

Một tấm ống trao đổi nhiệt là một thành phần quan trọng trong các bộ trao đổi nhiệt vỏ và ống,hoạt động như một cấu trúc hỗ trợ giữ các ống ở vị trí và đảm bảo tách chất lỏng đúng giữa mặt vỏ và mặt ống.

Chi tiết:

Được điều chỉnh bởi ASME / ASTM SA-336, một tiêu chuẩn cho phụ kiện thép rèn và các thành phần được thiết kế cho dịch vụ nhiệt độ cao và áp suất cao.

Thép hạng F5N là thép hợp kim 5% crôm, 0,5% molybden (Cr-Mo) với xử lý nhiệt bình thường (phụ lục "N").

Thành phần và đặc tính chính:

Thành phần hóa học:

Cr: 4,0 ∼ 6,0%, Mo: 0,45 ∼ 0,65%, C: ≤ 0,15% (cải thiện khả năng hàn so với F5 tiêu chuẩn).

Tính chất cơ học:

Độ bền kéo: ≥485 MPa (70 ksi)

Sức mạnh năng suất: ≥ 275 MPa (40 ksi)

Chống bò cao ở nhiệt độ lên đến 600 °C (1112 °F).

Cải thiện độ dẻo dai do xử lý nhiệt bình thường.

Tại sao phải dùng SA-336 F5N cho các tấm ống?

Hiệu suất nhiệt độ cao:

Giữ sức mạnh và chống biến dạng dưới căng thẳng nhiệt kéo dài (lý tưởng cho bộ trao đổi nhiệt trong nhà máy lọc dầu, nhà máy điện và chế biến hóa chất).

Chống ăn mòn và oxy hóa:

Hàm lượng crôm cung cấp khả năng chống oxy hóa và sulfidation (thường xảy ra trong môi trường khí chua hoặc dầu thô).

Thích hợp cho dịch vụ hydro (chống lại sự mỏng giòn của hydro).

Khả năng hàn và chế tạo:

Hàm lượng carbon thấp hơn so với tiêu chuẩn F5 làm giảm yêu cầu xử lý nhiệt trước / sau hàn.

Tương thích với lớp phủ (ví dụ, lớp phủ thép không gỉ) cho các phương tiện gây hấn.

Ứng dụng trong bộ trao đổi nhiệt

Vai trò của bảng thông tin:

Hoạt động như một neo cấu trúc cho các ống, duy trì sự sắp xếp và niêm phong các chất lỏng vỏ / bên ống.

Phải chịu được sự mở rộng nhiệt khác biệt, tải áp suất và căng thẳng chu kỳ.

Các trường hợp sử dụng điển hình:

Máy trao đổi nhiệt nhà máy lọc dầu: xử lý hydrocarbon, H2S hoặc hơi nước áp suất cao.

Nhà máy điện: Máy sưởi nước, máy ngưng tụ hoặc nồi hơi.

Các nhà máy hydro hoặc amoniac: Dịch vụ áp suất cao, nhiệt độ cao.

Thiết kế và sản xuất phù hợp

Tiêu chuẩn ASME:

Phần VIII của ASME BPVC: Quản lý thiết kế, lựa chọn vật liệu và chế tạo các bình áp suất / tấm ống.

Phần II (Vật liệu): Định nghĩa các yêu cầu hóa học/thiết bị SA-336 F5N.

Phần IX: Các quy trình hàn (ví dụ: SMAW, GTAW) cho thép Cr-Mo.

Các bước sản xuất:

Rèn: SA-336 F5N được rèn để tạo hình cho cấu trúc hạt vượt trội.

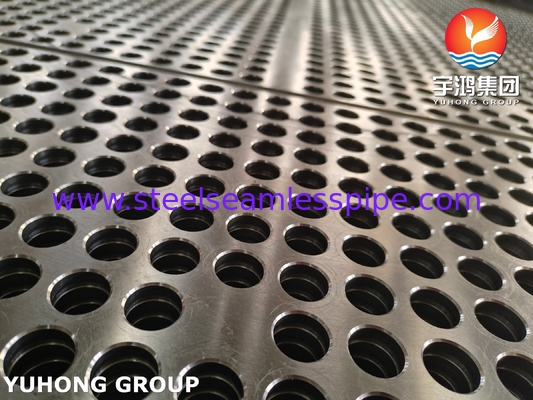

Khoan: Khoan chính xác các lỗ ống (Tiêu chuẩn TEMA về độ cao/sự khoan dung).

Điều trị nhiệt: Thường hóa (được làm nóng đến 900 °C + và làm mát bằng không khí) để tinh chỉnh cấu trúc vi mô.

Kiểm tra và kiểm tra:

NDT: Kiểm tra siêu âm (UT) hoặc chụp X quang (RT) cho các khiếm khuyết.

Kiểm tra thủy tĩnh: xác nhận tính toàn vẹn áp suất.

Kiểm tra độ cứng: Đảm bảo tuân thủ sau hàn.

So sánh với các tài liệu tương tự

Các cân nhắc quan trọng đối với các tờ ống SA-336 F5N

Thách thức hàn: Yêu cầu điện cực ít hydro (ví dụ: E8018-B2) và PWHT nghiêm ngặt (nhiều xử lý nhiệt sau hàn).

Quản lý căng thẳng nhiệt: Sự mở rộng chênh lệch giữa các ống (ví dụ: thép không gỉ) và tấm ống F5N phải được giải quyết.

Bảo vệ chống ăn mòn: Lớp phủ hoặc lớp phủ có thể cần thiết cho các chất lỏng ăn mòn cao (ví dụ: clorua).

Kết luận

Bảng ống ASME SA-336 F5N là một lựa chọn mạnh mẽ cho các ứng dụng trao đổi nhiệt đòi hỏi, cung cấp sự cân bằng của độ bền nhiệt độ cao, khả năng chống ăn mòn và có thể hàn.Cấu trúc bình thường của nó đảm bảo độ tin cậy trong các ngành công nghiệp quan trọng như lọc dầu, hóa dầu, và sản xuất điện.
