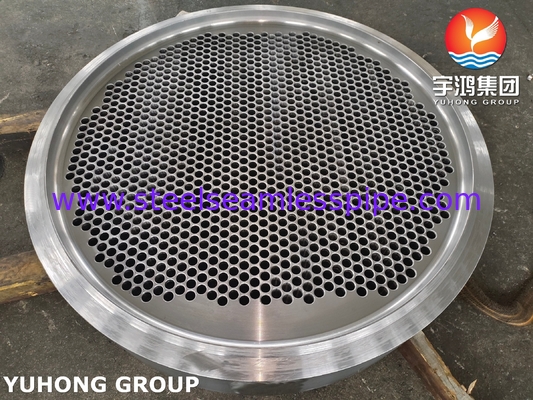

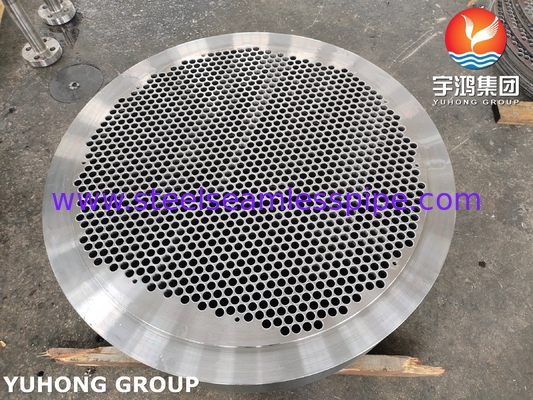

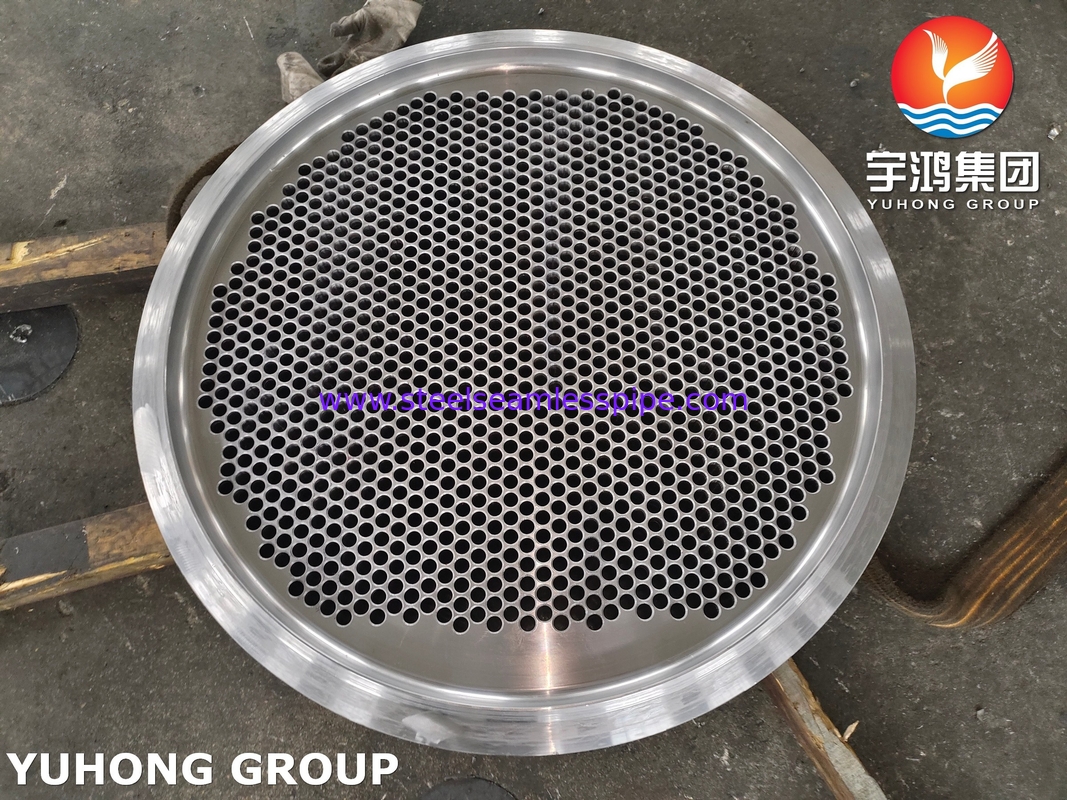

ASME SA266 Gr.2N Chuỗi ống trao đổi nhiệt theo ASME Sec VIII

ASME SA266 Gr.2N Chuỗi ống trao đổi nhiệt theo ASME Sec VIII

Tiêu chuẩn ASME SA266 Gr.2N là gì?

Các thông số kỹ thuật ASME SA-266 Gr.2N bao gồm đúc thép cacbon được sử dụng trong các bình áp suất và trao đổi nhiệt, đặc biệt là cho các tấm ống.Vật liệu này được sử dụng rộng rãi trong máy trao đổi nhiệt vỏ và ống, máy ngưng tụ và nồi hơi do tính chất cơ học tốt, khả năng hàn và hiệu quả chi phí.

Danh hiệu "2N" chỉ ra rằng vật liệu được cung cấp trong điều kiện xử lý nhiệt bình thường, làm tăng sức mạnh và độ dẻo dai của nó so với các loại không bình thường.

Thành phần hóa học (ASME SA-266 Gr.2N)

Tính chất cơ học

Điều trị nhiệt

Tiêu chuẩn hóa (N) để tinh chỉnh cấu trúc hạt và cải thiện tính chất cơ học.

Phương pháp xử lý nhiệt sau hàn tùy chọn (PWHT) nếu hàn được thực hiện.

Tại sao sử dụng SA-266 Gr.2N cho các tấm ống trao đổi nhiệt?

Ưu điểm

Hiệu quả về chi phí ¢ Tệ hơn so với tấm ống bằng thép không gỉ hoặc hợp kim niken.

Khả năng hàn tốt Khả năng tương thích với các kỹ thuật hàn phổ biến (SMAW, GTAW, SAW).

Phù hợp với quy tắc ASME

Chống ăn mòn vừa phải ️ Thích hợp cho môi trường không nghiêm trọng khi được bảo trì đúng cách.

Những hạn chế

Không dành cho dịch vụ ăn mòn cao

Sử dụng ở nhiệt độ cao hạn chế Nhiệt độ khuyến cáo tối đa: ~ 400 °C (750 °F).

Nguy cơ ăn mòn bằng sợi dây điện tử ️ Nếu kết hợp với ống thép không gỉ hoặc hợp kim niken (ví dụ, UNS N08810), cách ly hoặc bảo vệ cathod có thể cần thiết.

Các cân nhắc về thiết kế và chế tạo giấy ống

Bộ luật thiết kế & Tiêu chuẩn

ASME BPVC Section VIII, Div. 1 hoặc 2 (UG-34 cho đầu phẳng / tấm ống).

TEMA (Hiệp hội các nhà sản xuất máy trao đổi ống) cho các mẫu lỗ và dung sai.

Phương pháp gắn ống với tấm ống

Máy chế & Kiểm soát chất lượng

Khoan độ chính xác ️ Chiều kính lỗ, độ cao và sự sắp xếp phải đáp ứng các tiêu chuẩn TEMA.

Kiểm tra không phá hoại (NDT) Kiểm tra siêu âm (UT), thuốc nhuộm (PT) hoặc X quang (RT) để kiểm tra hàn.

Kết thúc bề mặt ️ Xử lý mượt mà làm giảm nguy cơ ăn mòn vết nứt.

Ứng dụng chung của các tấm ống SA-266 Gr.2N

Dầu & Khí ️ Máy trao đổi nhiệt trong nhà máy lọc dầu.

Nhà máy điện ️ Máy gia tụ và máy sưởi nước.

Xử lý hóa học ️ Máy trao đổi nhiệt độ trung bình.

Hệ thống HVAC ️ Ứng dụng làm mát công nghiệp.

Các vật liệu thay thế cho các tấm ống

Nếu SA-266 Gr.2N không phù hợp, hãy xem xét:

SA-266 Gr.3 (Thép carbon cường độ cao hơn).

SA-516 Gr.70 (Thép bình áp lực).

Thép không gỉ (SA-240 loại 304/316) ️ Chống ăn mòn tốt hơn.

Bảng ống bọc (SA-263/SA-264) Thép carbon với lớp phủ không gỉ / niken.

Các tấm ống ASME SA-266 Gr.2N là một lựa chọn đáng tin cậy và kinh tế cho áp suất vừa phải và nhiệt độ trao đổi nhiệt.và sản xuất đảm bảo hiệu suất lâu dài.
