| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME, ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Số mô hình: | A182, EN10088, A105, A694 |
| Số lượng đặt hàng tối thiểu: | 1 CÁI |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ Ply / Pallet |
| Thời gian giao hàng: | 3-5 tuần |
| Điều khoản thanh toán: | T / T, L / C, D / P, D / A |
| Khả năng cung cấp: | 500 tấn/tháng |
| sản phẩm: | Tấm trao đổi nhiệt | Thông số kỹ thuật: | ASTM SA266 |
|---|---|---|---|
| Vật liệu: | GR.2N | Ứng dụng: | Bộ trao đổi nhiệt |
| Làm nổi bật: | Ống linh kiện trao đổi nhiệt EN10028,Ống linh kiện trao đổi nhiệt 1.4541 |
||

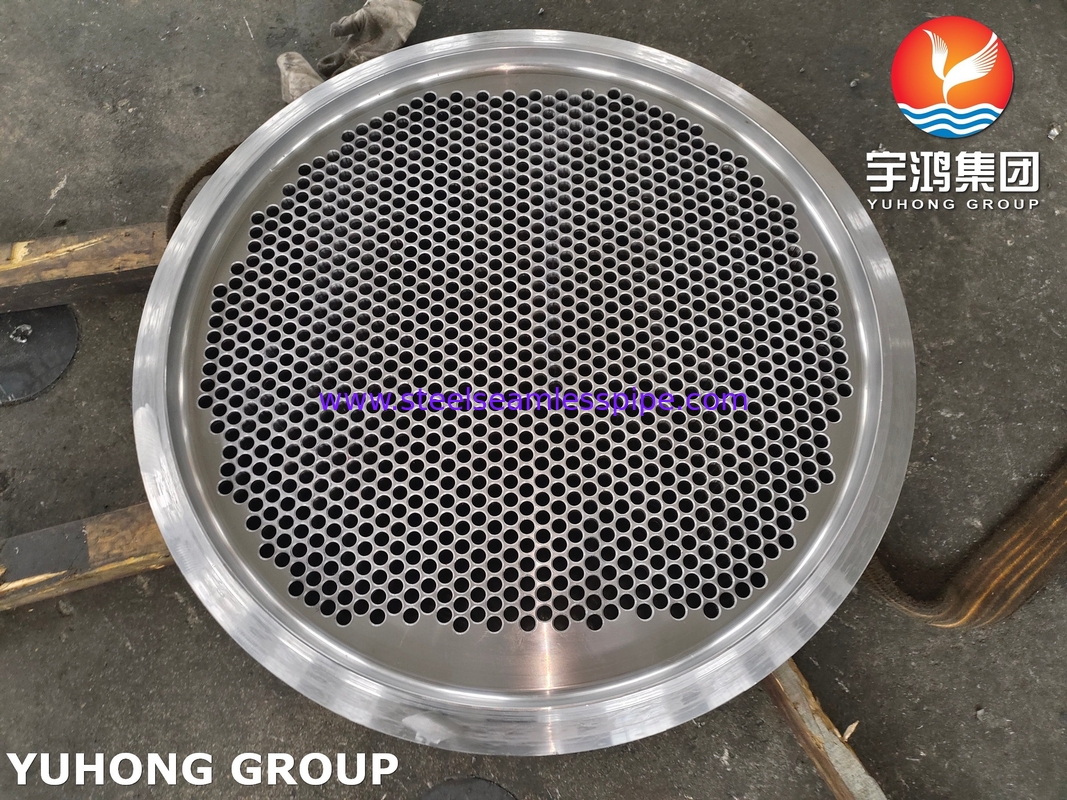

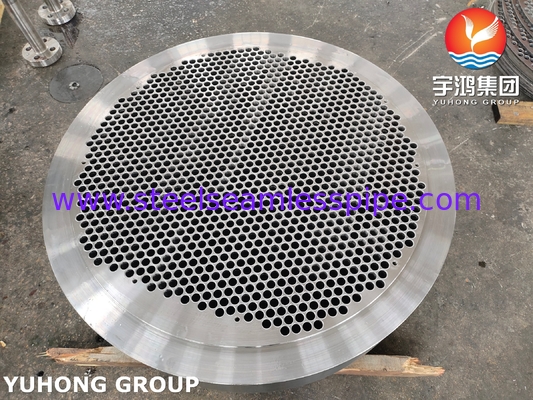

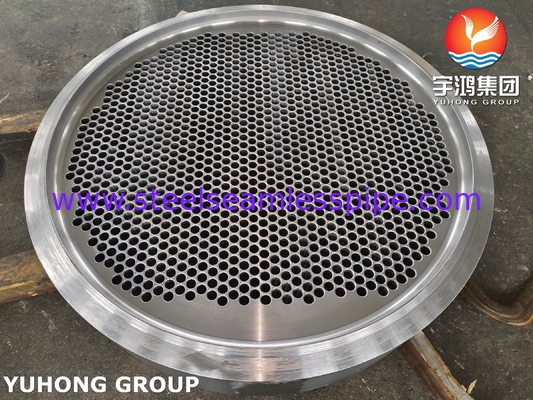

Ống tấm tản nhiệt ASME SA266 Gr.2N | Tuân thủ ASME Sec VIII
Thông số kỹ thuật ASME SA266 Gr.2N là gì?
Thông số kỹ thuật ASME SA-266 Gr.2N bao gồm các sản phẩm rèn thép carbon được sử dụng trong bình chịu áp lực và bộ trao đổi nhiệt, đặc biệt là cho ống tấm. Vật liệu này được sử dụng rộng rãi trong bộ trao đổi nhiệt dạng ống chùm, bình ngưng và nồi hơi do các đặc tính cơ học tốt, khả năng hàn và tính kinh tế.
Ký hiệu "2N" cho biết vật liệu được cung cấp ở trạng thái xử lý nhiệt chuẩn hóa, giúp tăng cường độ bền và độ dẻo dai so với các loại không chuẩn hóa.
Thành phần hóa học (ASME SA-266 Gr.2N)
|
Nguyên tố |
Thành phần (%) |
|---|---|
|
Carbon (C) |
≤ 0.25 |
|
Mangan (Mn) |
0.60 – 1.35 |
|
Phốt pho (P) |
≤ 0.025 |
|
Lưu huỳnh (S) |
≤ 0.025 |
|
Silic (Si) |
0.15 – 0.35 |
|
Niken (Ni) |
≤ 0.40 (tùy chọn cho độ dẻo dai ở nhiệt độ thấp) |
Tính chất cơ học
|
Tính chất |
Giá trị |
|---|---|
|
Độ bền kéo |
485 – 620 MPa (70 – 90 ksi) |
|
Giới hạn chảy (tối thiểu) |
260 MPa (38 ksi) |
|
Độ giãn dài (tối thiểu) |
21% |
|
Độ cứng (Brinell, tối đa) |
187 HB |
Xử lý nhiệt
Chuẩn hóa (N) để tinh chỉnh cấu trúc hạt và cải thiện các tính chất cơ học.
Xử lý nhiệt sau hàn (PWHT) tùy chọn nếu thực hiện hàn.
Tại sao nên sử dụng SA-266 Gr.2N cho ống tấm bộ trao đổi nhiệt?
Ưu điểm
Tiết kiệm chi phí – Kinh tế hơn so với ống tấm bằng thép không gỉ hoặc hợp kim niken.
Khả năng hàn tốt – Tương thích với các kỹ thuật hàn thông thường (SMAW, GTAW, SAW).
Tuân thủ mã ASME – Đáp ứng Mã nồi hơi và bình chịu áp lực ASME (BPVC), Phần VIII cho bình chịu áp lực.
Khả năng chống ăn mòn vừa phải – Thích hợp cho môi trường không khắc nghiệt khi được bảo trì đúng cách.
Hạn chế
Không dùng cho dịch vụ ăn mòn cao – Yêu cầu lớp phủ hoặc lớp phủ nếu tiếp xúc với môi trường axit/khắc nghiệt.
Sử dụng ở nhiệt độ cao hạn chế – Nhiệt độ khuyến nghị tối đa: ~400°C (750°F).
Nguy cơ ăn mòn điện hóa – Nếu kết hợp với ống thép không gỉ hoặc hợp kim niken (ví dụ: UNS N08810), có thể cần cách ly hoặc bảo vệ catốt.
Xem xét thiết kế và chế tạo ống tấm
Mã và tiêu chuẩn thiết kế
ASME BPVC Phần VIII, Div. 1 hoặc 2 (UG-34 cho đầu phẳng/ống tấm).
TEMA (Hiệp hội các nhà sản xuất bộ trao đổi dạng ống) cho các mẫu lỗ & dung sai.
Phương pháp gắn ống vào ống tấm
|
Phương pháp |
Mô tả |
|---|---|
|
Mở rộng cơ học |
Ống được cán vào lỗ để vừa khít. |
|
Hàn kín |
Ngăn ngừa rò rỉ giữa ống và ống tấm. |
|
Hàn cường độ |
Cung cấp tính toàn vẹn về cấu trúc dưới áp suất cao. |
|
Liên kết nổ |
Được sử dụng cho ống tấm bọc (thép carbon + lớp chống ăn mòn). |
Gia công và kiểm soát chất lượng
Khoan chính xác – Đường kính lỗ, bước và độ thẳng hàng phải đáp ứng các tiêu chuẩn TEMA.
Kiểm tra không phá hủy (NDT) – Kiểm tra siêu âm (UT), Chất thẩm thấu (PT) hoặc Chụp X-quang (RT) để kiểm tra mối hàn.
Bề mặt hoàn thiện – Gia công nhẵn làm giảm nguy cơ ăn mòn kẽ hở.
Các ứng dụng phổ biến của ống tấm SA-266 Gr.2N
Dầu khí – Bộ trao đổi nhiệt trong nhà máy lọc dầu.
Nhà máy điện – Bình ngưng và bộ gia nhiệt nước cấp.
Chế biến hóa chất – Bộ trao đổi nhiệt nhiệt độ vừa phải.
Hệ thống HVAC – Ứng dụng làm mát công nghiệp.
Vật liệu thay thế cho ống tấm
Nếu SA-266 Gr.2N không phù hợp, hãy xem xét:
SA-266 Gr.3 (Thép carbon cường độ cao hơn).
SA-516 Gr.70 (Thép bình chịu áp lực).
Thép không gỉ (SA-240 Loại 304/316) – Khả năng chống ăn mòn tốt hơn.
Ống tấm bọc (SA-263/SA-264) – Thép carbon với lớp phủ thép không gỉ/niken.
Ống tấm ASME SA-266 Gr.2N là một lựa chọn đáng tin cậy và tiết kiệm cho bộ trao đổi nhiệt áp suất và nhiệt độ vừa phải. Việc lựa chọn vật liệu, thiết kế và chế tạo phù hợp đảm bảo hiệu suất lâu dài.
