Yuhong Holding Group Co., LTD
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | F317L/UNS S31703/1.4449 |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| chi tiết đóng gói: | PALLET, VỎ VÁN |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Điểm nổi bật: | Mặt bích thép mái chèo Spade,mặt bích mù SA182 F317,mặt bích thép 1.4449 |
||
|---|---|---|---|

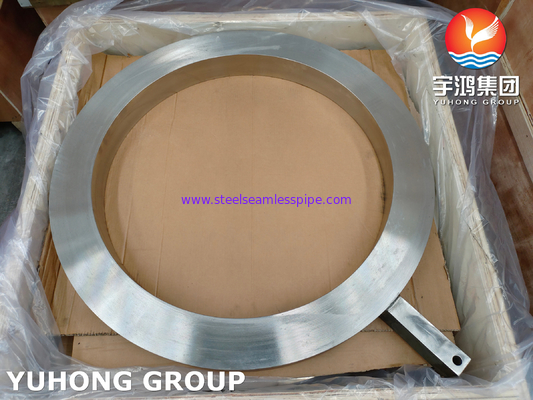

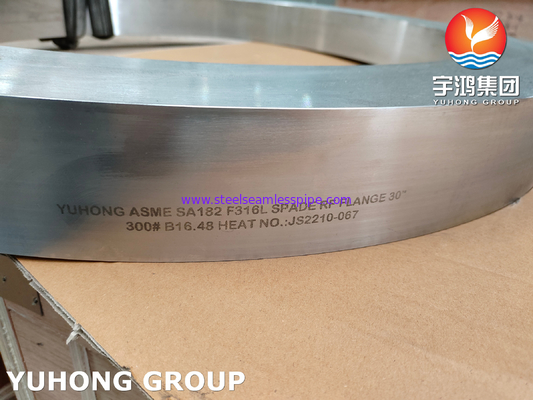

SPADE MÁI CHÈO/TRỐNG/BÍCH BÍCH SA182 F317L / UNS S31703 / 1.4449 B16.48
Mặt bích thuổng là gì?
Mặt bích thuổng là một miếng kim loại tròn có mấu nhỏ và được thiết kế để chèn vào giữa mối nối mặt bích và sau đó được kẹp chặt theo tốc độ bằng cách vặn các bu lông.Điều này đóng đường ống và ngăn ngừa ô nhiễm chéo giữa các chất lỏng và cho phép các kỹ sư làm việc trên đường ống.
Được sử dụng rộng rãi trong các ngành công nghiệp chế biến dầu và hóa chất, mặt bích thuổng có thể được áp dụng cho các ngành công nghiệp khác, nơi có yêu cầu đóng dòng chảy của vật liệu này sang vật liệu khác.
Nói chung, mặt bích thuổng được giữ ở vị trí để dòng chảy bình thường có thể diễn ra.Khi dòng chảy cần dừng lại, mặt bích thuổng được xoay đến vị trí đóng và đường ống bị ngắt hoàn toàn để không thể có dòng chảy.
Nói chung, mặt bích thuổng có sẵn phù hợp với thông số kỹ thuật API 590 và ASTM 16.48 hoặc được thực hiện theo yêu cầu của khách hàng.
Lớp tương đương của mặt bích thép không gỉ ASME SA182 F317L
| TIÊU CHUẨN | WERKSTOFF NR. | UNS | JIS | VN |
| SS 317 | 1.4449 | S31700 | thép không gỉ 317 | – |
| SS317L | 1.4438 | S31703 | thép không gỉ 317L | X2CrNiMo18-15-4 |
Thành phần hóa học của mặt bích thép không gỉ ASME SA182 F317L
| Cấp | C | mn | sĩ | P | S | Cr | mo | Ni | Fe |
| SS 317 | tối đa 0,08 | tối đa 2.0 | tối đa 1,0 | tối đa 0,045 | tối đa 0,030 | 18.00 – 20.00 | 3,00 – 4,00 | 11.00 – 15.00 | 57,845 phút |
| SS317L | tối đa 0,035 | tối đa 2.0 | tối đa 1,0 | tối đa 0,045 | tối đa 0,030 | 18.00 – 20.00 | 3,00 – 4,00 | 11.00 – 15.00 | 57,89 phút |
Sức mạnh cơ học củaMặt bích thép không gỉ ASME SA182 F317L
| Tỉ trọng | Độ nóng chảy | Sức căng | Cường độ năng suất (Bù 0,2%) | kéo dài |
| 7,9 g/cm3 | 1400 °C (2550 °F) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35% |
| 7,9 g/cm3 | 1400 °C (2550 °F) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35% |
Mặt bích thép không gỉ ASME SA182 F317L
| Tiêu chuẩn | Lớp học | Đường kính | đường kính vòng tròn bu lông | số bu lông | Kích thước bu lông | Đường kính lỗ Bolt |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| Mặt bích AS 2129 | Bảng C | 95 | 67 | 4 | 13 | 14 |
| Bảng D | 95 | 67 | 4 | 13 | 14 | |
| Bảng E | 95 | 67 | 4 | 13 | 14 | |
| Bảng F | 95 | 67 | 4 | 13 | 14 | |
| Bảng H | 114 | 83 | 4 | 16 | 17 | |
| Bảng J | 114 | 83 | 4 | 16 | 17 | |
| ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| Mặt bích ISO 7005 (DIN) | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60,5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
Mặt bích thép không gỉ ASME SA182 F317LMức áp suất
| Nhiệt độ.°F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 đến 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Nhiều loại mặt bích chúng tôi có thể cung cấp như dưới đây
1. Mặt bích trượt.
Mặt bích trượt có chi phí ban đầu thấp hơn so với mặt bích cổ hàn vì chúng yêu cầu độ chính xác thấp hơn trong việc cắt ống theo chiều dài và chúng giúp dễ dàng căn chỉnh hơn trong quá trình lắp ráp.Tuy nhiên, độ bền tính toán của chúng dưới áp suất bên trong xấp xỉ bằng 2/3 độ bền của mặt bích cổ hàn và tuổi thọ của chúng khi mỏi ngắn hơn 1/3.Mặt bích trượt được giới hạn ở kích thước 1/2" đến 2½" theo tiêu chuẩn 1500lbs.
2. Mặt bích có ren
Mặt bích ren được sử dụng cho các ứng dụng đặc biệt.Chúng có thể được lắp ráp mà không cần hàn và có thể được sử dụng trong các dịch vụ áp suất cực cao--ở hoặc gần áp suất khí quyển--nơi thép hợp kim rất cần thiết để có độ bền.Các mặt bích có ren không phù hợp với các điều kiện liên quan đến nhiệt độ hoặc ứng suất uốn hoặc trong các điều kiện theo chu kỳ có thể xảy ra rò rỉ qua các ren.
3. Mặt bích cổ hàn
Mặt bích cổ hàn có một trung tâm thon dài và chuyển đổi độ dày dần dần trong khu vực của mối hàn giáp mép nối chúng với đường ống.Trung tâm giảm dần cung cấp sự gia cố quan trọng cho mặt bích và khả năng chống ăn mòn.Loại mặt bích này được ưu tiên sử dụng trong các điều kiện dịch vụ khắc nghiệt do áp suất cao, nhiệt độ dưới 0 độ C hoặc nhiệt độ cao.
4. Mặt bích mù
Mặt bích mù được sử dụng để làm trống các đầu của đường ống, van và lỗ mở của bình chịu áp lực.Mặt bích mù có thể xử lý ứng suất cao từ áp suất bên trong và tải bu lông do ứng suất tối đa trong mặt bích mù là ứng suất uốn ở tâm.
5. Mặt bích hàn ổ cắm
Mặt bích hàn ổ cắm được phát triển để sử dụng trên đường ống áp suất cao kích thước nhỏ.Với một mối hàn bên trong, các mặt bích hàn ổ cắm mạnh hơn và có độ bền mỏi lớn hơn so với hàn hai mặt một mặt bích trượt.Điều kiện lỗ khoan trơn tru có thể dễ dàng đạt được bằng cách mài mối hàn bên trong.Mặt bích này thường được sử dụng trong đường ống xử lý hóa chất.
6. Mặt bích khớp nối
Mặt bích khớp nối được sử dụng với cuống khớp nối.Mặt bích khớp nối thường được sử dụng trong các hệ thống đường ống thép carbon hoặc thép hợp kim thấp cần được tháo dỡ thường xuyên để kiểm tra và làm sạch.Chúng không nên được sử dụng tại bất kỳ điểm nào xảy ra ứng suất uốn nghiêm trọng.
Ứng dụng
