ASTM B407 Incoloy 800HT UNS N08811 ống không may hợp kim niken có khả năng chống nhiệt độ cao và oxy hóa

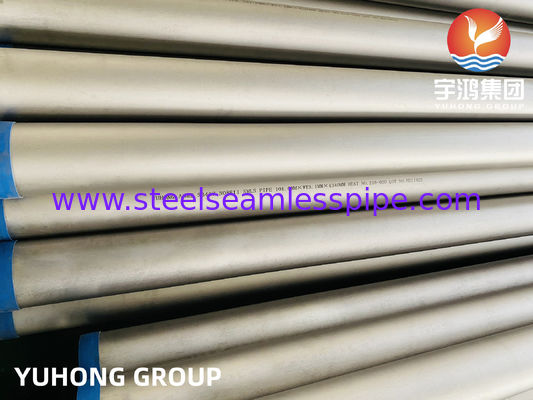

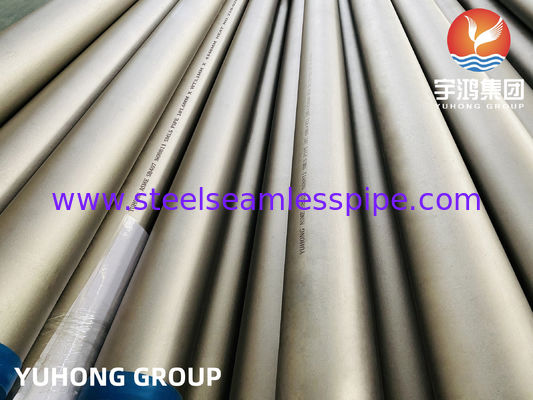

Ống liền Incoloy 800HT UNS N08811

Ống liền Incoloy 800HT là loại ống hợp kim niken-sắt-crom chịu nhiệt độ cao, được định danh bằng UNS N08811 và cung cấp theo yêu cầu ASTM B407.

Khác với ống thép không gỉ thông thường, Incoloy 800HT chủ yếu được lựa chọn khi một bộ phận ống cần duy trì sự phù hợp cho việc tiếp xúc kéo dài với nhiệt độ cao trong khi vẫn giữ được khả năng chống lại các điều kiện oxy hóa và cacbon hóa. Hàm lượng cacbon và nhôm-titan được kiểm soát, cùng với điều kiện luyện kim yêu cầu, mang lại cho mác vật liệu này đặc tính hoạt động ở nhiệt độ cao.

Cấu trúc liền ống phù hợp cho các hệ thống quy trình mà đường hàn dọc không được yêu cầu bởi thiết kế. Kích thước ống, điều kiện sản xuất, xử lý nhiệt, chuẩn bị đầu ống và kiểm tra có thể được chỉ định theo yêu cầu của dự án.

UNS N08811 là ký hiệu vật liệu liên quan đến Incoloy 800HT.

Hợp kim thuộc họ niken-sắt-crom. Niken và crom tạo thành hệ hợp kim cơ bản cho khả năng chống oxy hóa và ăn mòn ở nhiệt độ cao, trong khi phạm vi cacbon và nhôm-titan được kiểm soát rất quan trọng đối với hành vi cơ học của mác vật liệu ở nhiệt độ cao.

Cho mục đích kỹ thuật và mua sắm, các tên sau đây có thể được gặp cho cùng một vật liệu:

• Incoloy 800HT
• Hợp kim 800HT
• UNS N08811
• 1.4959

Khi một thông số kỹ thuật mua hàng cụ thể yêu cầu UNS N08811, vật liệu nên được đặt hàng và ghi nhận theo ký hiệu đó thay vì chỉ đơn giản là xác định sản phẩm là "Incoloy 800."

Thành phần hóa học của UNS N08811 được kiểm soát trong thông số kỹ thuật vật liệu ASTM B407.

Phạm vi Al + Ti là một trong những chỉ số hữu ích khi phân biệt 800HT với mác Hợp kim 800 nói chung. Đối với việc cung cấp dự án, phiên bản ASTM B407 áp dụng và thông số kỹ thuật mua hàng nên được sử dụng làm tài liệu tham khảo cuối cùng để chấp nhận vật liệu.

Việc lựa chọn vật liệu cho ống nhiệt độ cao không chỉ dựa trên nhiệt độ. Sự tiếp xúc kéo dài với nhiệt có thể làm thay đổi hành vi cơ học của vật liệu, đặc biệt khi bộ phận liên tục chịu áp suất bên trong hoặc tải trọng bên ngoài.

Vì lý do này, Hợp kim 800HT thường được xem xét khi dịch vụ bao gồm sự kết hợp của:

• Nhiệt độ hoạt động cao
• Thời gian tiếp xúc dài
• Tải trọng cơ học
• Môi trường oxy hóa
• Môi trường cacbon hóa
• Yêu cầu về khả năng chống rão và chống đứt gãy do ứng suất

Thành phần được kiểm soát của N08811 nhằm cung cấp điều kiện vật liệu phù hợp cho các loại dịch vụ này.

Nhiệt độ và áp suất cho phép thực tế phải luôn được xác định từ mã thiết kế áp dụng, dữ liệu vật liệu, điều kiện quy trình và tính toán kỹ thuật.

Ba mác vật liệu có liên quan chặt chẽ, nhưng chúng không nên được coi là vật liệu giống hệt nhau.

Nếu thông số kỹ thuật của dự án yêu cầu UNS N08811, việc sử dụng N08800 hoặc N08810 chỉ vì các hợp kim thuộc cùng một họ không nên được coi là chấp nhận được.

Quy trình sản xuất phụ thuộc vào kích thước ống và điều kiện cung cấp yêu cầu.

Quy trình sản xuất chính xác nên được lựa chọn theo kích thước đặt hàng và yêu cầu cung cấp ASTM B407 thay vì áp dụng một phương pháp sản xuất cho mọi kích cỡ.

Đối với ống hợp kim liền, độ chính xác kích thước rất quan trọng cho cả việc chế tạo và lắp đặt.

Kiểm tra có thể bao gồm:

• Đường kính ngoài
• Độ dày thành ống
• Chiều dài
• Độ thẳng
• Độ vuông góc đầu ống
• Kích thước vát
• Tình trạng bề mặt

Đối với đơn đặt hàng dự án, dung sai kích thước được kiểm tra theo thông số kỹ thuật áp dụng và tiêu chuẩn kích thước được nêu trong đơn đặt hàng.

Các yêu cầu cơ học tối thiểu điển hình ở nhiệt độ phòng đối với UNS N08811 theo ASTM B407 bao gồm:

Các giá trị này mô tả các yêu cầu cơ học ở nhiệt độ phòng. Chúng không nên được hiểu là giá trị cho phép trực tiếp cho thiết kế nhiệt độ cao.

Đối với ống nhiệt độ cao, kỹ sư thiết kế nên xem xét thêm rão, đứt gãy do ứng suất, nhiệt độ hoạt động, áp suất thiết kế, thời gian sử dụng và mã xây dựng áp dụng.

Đối với 800HT, điều kiện luyện kim là một phần quan trọng của thông số kỹ thuật vật liệu.

Hợp kim này được sử dụng cho các ứng dụng mà sự tiếp xúc lâu dài với nhiệt độ cao có thể làm cho biến dạng phụ thuộc thời gian trở thành một yếu tố cân nhắc thiết kế. Do đó, cấu trúc hạt và xử lý nhiệt không chỉ đơn thuần là chi tiết sản xuất; chúng là một phần của sự phù hợp của vật liệu cho dịch vụ dự kiến của nó.

Đây là một lý do tại sao một dự án yêu cầu ASTM B407 UNS N08811 nên được mua theo thông số kỹ thuật vật liệu hoàn chỉnh thay vì chỉ được mô tả bằng tên thương mại "Incoloy 800."

Ống liền Incoloy 800HT có thể được cung cấp với các điều kiện đầu ống khác nhau theo yêu cầu chế tạo.

Đầu bằng
Phù hợp cho gia công, chuẩn bị kiểu ổ cắm hoặc chế tạo thêm khi được chỉ định.

Đầu vát
Được sử dụng khi ống sẽ được chuẩn bị cho hàn đối đầu. Hình dạng vát nên tuân theo thông số kỹ thuật hàn hoặc chế tạo của dự án.

Cắt theo chiều dài
Ống có chiều dài cố định có thể được cung cấp khi cần thiết cho chế tạo hoặc sản xuất cụm ống.

Tình trạng bề mặt phụ thuộc vào quy trình sản xuất và yêu cầu hoàn thiện. Có thể thảo luận về xử lý bề mặt hoặc làm sạch bổ sung cho các ứng dụng cụ thể.

Các yêu cầu kiểm tra có thể được thỏa thuận theo ASTM B407, thông số kỹ thuật dự án và kế hoạch kiểm tra của người mua.

Các hạng mục kiểm tra có sẵn có thể bao gồm:

Đối với đơn đặt hàng dự án, các yêu cầu kiểm tra có thể được tích hợp vào Kế hoạch Kiểm tra và Thử nghiệm (ITP).

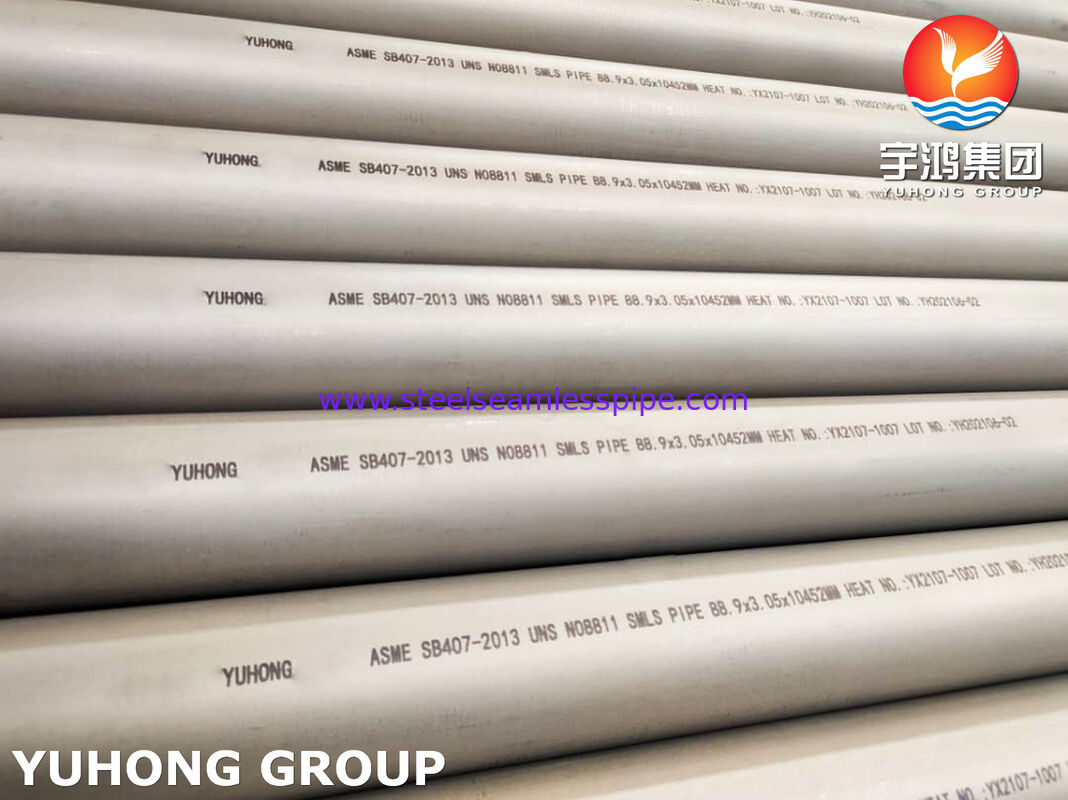

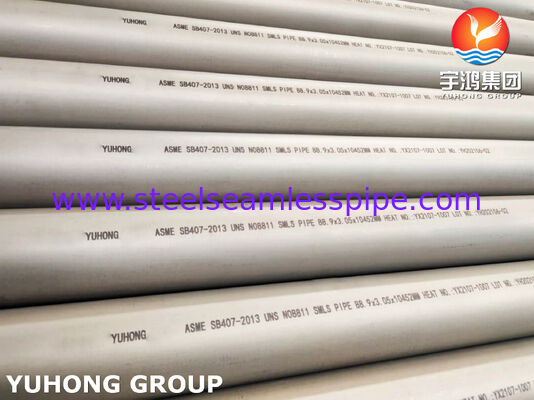

Khả năng truy xuất nguồn gốc rất quan trọng đối với ống hợp kim niken được sử dụng trong thiết bị quy trình quan trọng.

Ống được cung cấp có thể được nhận dạng thông qua:

• Số mẻ
• Mác vật liệu
• Kích thước ống
• Số lượng
• Kết quả thử nghiệm
• Hồ sơ xử lý nhiệt khi áp dụng
• Giấy chứng nhận thử nghiệm của nhà máy

Số mẻ có thể được duy trì từ sản xuất vật liệu đến kiểm tra và tài liệu cuối cùng.

Gói tài liệu có thể được chuẩn bị theo yêu cầu mua hàng.

Các tài liệu điển hình bao gồm:

• Giấy chứng nhận thử nghiệm vật liệu EN 10204 3.1
• Phân tích hóa học
• Kết quả thử nghiệm cơ học
• Thông tin xử lý nhiệt
• Hồ sơ kiểm tra kích thước
• Báo cáo NDT khi áp dụng
• Báo cáo PMI khi được yêu cầu
• Tài liệu kiểm tra của bên thứ ba khi được chỉ định

Đối với các đơn hàng có tài liệu đặc biệt, mức độ chứng nhận yêu cầu nên được xác nhận trước khi sản xuất.

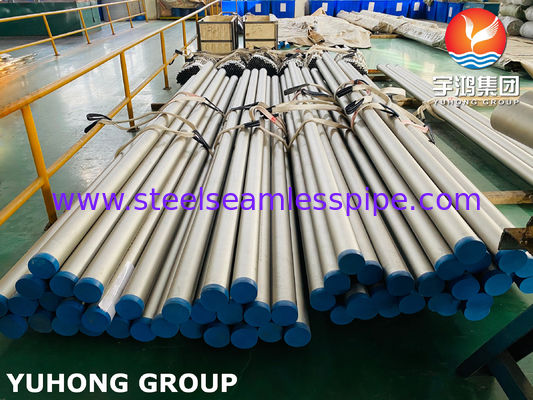

Ống liền Incoloy 800HT được chuẩn bị cho vận chuyển quốc tế theo kích thước ống, chiều dài, tình trạng bề mặt và phương thức vận chuyển.

Đóng gói xuất khẩu điển hình có thể bao gồm:

• Bảo vệ bằng nhựa
• Bó ống
• Dây đai thép
• Bảo vệ đầu ống
• Giá đỡ bằng gỗ
• Thùng gỗ dán khi cần thiết
• Đóng gói xuất khẩu đi biển

Đối với ống có chiều dài lớn, việc đóng gói có thể được điều chỉnh để giảm thiểu chuyển động và hư hỏng bề mặt tiềm ẩn trong quá trình bốc dỡ và vận chuyển.
