Yuhong Holding Group Co., LTD
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Số mô hình: | EN10028 1.4541 |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | NEGOTIABLE |
| chi tiết đóng gói: | Vỏ gỗ / Vỏ sắt / Gói có nắp nhựa |
| Thời gian giao hàng: | 10-90 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | Theo yêu cầu của khách hàng |
| Tiêu chuẩn: | EN10028 1.4541 | Kích thước: | 1/2" - 48" |
|---|---|---|---|
| Vật liệu: | Thép không gỉ, 1.4541 | Ứng dụng: | Bộ trao đổi nhiệt đầu nổi Bộ trao đổi nhiệt dạng vỏ |
| Thiết kế: | tùy chỉnh | Hình dạng: | Hình trụ |
| Điểm nổi bật: | 1.4541 Bảng ống thép không gỉ,Máy trao đổi nhiệt vỏ ống thép không gỉ |
||

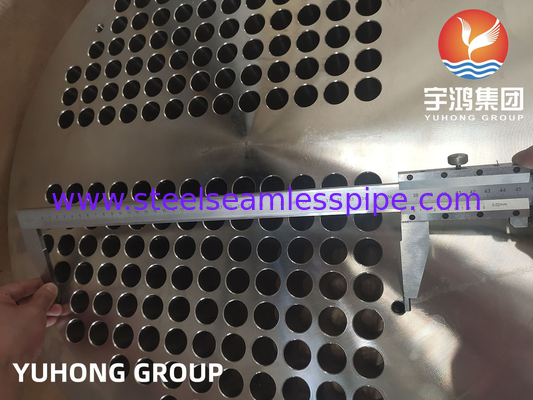

EN10028 1.4541 Bảng ống thép không gỉ
EN10028 1.4541 là một tiêu chuẩn châu Âu cho thép không gỉ, đặc biệt là cho thép không gỉ austenit.
Một tấm ống thép không gỉ đề cập đến một tấm phẳng với lỗ khoan hoặc gia công để chứa ống. Nó thường được sử dụng trong máy trao đổi nhiệt, nồi hơi,và các bình áp suất khác để hỗ trợ và giữ các ống ở vị trí.
Do đó, tấm ống thép không gỉ EN10028 1.4541 đề cập đến tấm ống được làm từ thép không gỉ lớp 1.4541, thường được sử dụng cho khả năng chống ăn mòn tuyệt vời và độ bền ở nhiệt độ cao.
Một tấm ống là một thành phần thiết yếu của một bộ trao đổi nhiệt. Nó là một tấm tròn có chứa một loạt các lỗ để giữ các ống ở vị trí của nó.Các ống được đưa vào thông qua các lỗ này và sau đó mở rộng hoặc hàn vào tấm ống để tạo ra một kết nối mạnh mẽ và rò rỉ-đẹp.
Các tấm ống hoạt động như một rào cản giữa các mặt áp suất cao và áp suất thấp của bộ trao đổi nhiệt. Nó đảm bảo rằng các chất lỏng chảy qua các ống không trộn với nhau.Các tấm ống cũng cung cấp hỗ trợ và ổn định cho các ống, ngăn chặn chúng lỏng hoặc rung động trong điều kiện hoạt động.
Các tấm ống thường được làm bằng vật liệu có thể chịu được nhiệt độ cao và môi trường ăn mòn, chẳng hạn như thép không gỉ, thép carbon hoặc titan.Việc lựa chọn vật liệu phụ thuộc vào các yêu cầu cụ thể của bộ trao đổi nhiệt, bao gồm cả loại chất lỏng được xử lý và điều kiện hoạt động.
Thiết kế của tấm ống là rất quan trọng để truyền nhiệt hiệu quả và để ngăn chặn sự cố ống.và số lượng và sự sắp xếp của các lỗ trong tấm ống được xem xét cẩn thận trong quá trình thiết kế.
Ngoài việc giữ các ống ở vị trí, các tấm ống cũng cung cấp một bề mặt để gắn vỏ hoặc nhà của bộ trao đổi nhiệt.Vỏ thường được bót hoặc hàn vào tấm ống để tạo ra một vỏ kín cho ống.
Các tấm ống đóng một vai trò quan trọng trong hiệu suất và độ tin cậy của một bộ trao đổi nhiệt.và cung cấp một kết nối an toàn giữa các ống và vỏ.
1.4541 Thành phần hóa học
| Thành phần hóa học, % | ||||||||
| Thép hạng | C, ≤ | Si, ≤ | Mn, ≤ | P, ≤ | S, ≤ | Cr | Ni | Ti |
| X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 17,0-19,0 | 9,0-12,0 | 5xC đến 0,70 |
1.4541 Các lớp tương đương
| EN X6CrNiTi18-10 (1.4541) chất lượng tương đương vật liệu | ||||
| Liên minh châu Âu | Hoa Kỳ | ISO | Trung Quốc | Nhật Bản |
| Tên thép (số vật liệu) | Mức độ (UNS) | Mức độ (số ISO) | Mức độ (UNS) | Thể loại |
| X6CrNiTi18-10 (1.4541) | 321 (UNS S32100) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti; | SUS321 |
| 06Cr18Ni11Ti (định nghĩa mới) (S32168) | ||||
Quá trình sản xuất một tấm ống bao gồm một số bước, bao gồm lựa chọn vật liệu, thiết kế, gia công và kiểm soát chất lượng.
1Chọn vật liệu: Bảng ống thường được làm từ kim loại hoặc hợp kim chất lượng cao, chẳng hạn như thép carbon, thép không gỉ hoặc titan.Việc lựa chọn vật liệu phụ thuộc vào ứng dụng cụ thể, bao gồm các yếu tố như nhiệt độ, áp suất và khả năng chống ăn mòn.
2Thiết kế: Thiết kế tấm ống dựa trên các yêu cầu của bộ trao đổi nhiệt hoặc bình áp suất mà nó sẽ được sử dụng.và kích thước tổng thể.
3. Máy chế: Bảng ống được chế biến bằng cách sử dụng các quy trình khác nhau, bao gồm khoan, mài và xoay.Điều này được thực hiện bằng cách sử dụng một máy khoan chuyên dụng hoặc thiết bị CNC (Computer Numerical Control)Các lỗ phải được đặt chính xác và sắp xếp để đảm bảo chèn ống đúng cách.
4. Kết thúc: Sau khi khoan, tấm ống thường được gia công để đạt được độ dày và bề mặt mong muốn.Điều này có thể liên quan đến các hoạt động mài hoặc xoắn để loại bỏ vật liệu dư thừa và tạo ra một mượt mà, bề mặt phẳng.
5Điều trị nhiệt: Tùy thuộc vào vật liệu và ứng dụng, tấm ống có thể trải qua quá trình điều trị nhiệt để cải thiện tính chất cơ học của nó, chẳng hạn như độ cứng và độ bền.Bước này là rất quan trọng để đảm bảo tấm ống có thể chịu được các điều kiện hoạt động yêu cầu.
6- Kiểm soát chất lượng: Trong suốt quá trình sản xuất, các biện pháp kiểm soát chất lượng được thực hiện để đảm bảo tấm ống đáp ứng các thông số kỹ thuật yêu cầu.thử nghiệm không phá hủy (như thử nghiệm siêu âm hoặc chụp X-quang), và kiểm tra trực quan.
7Lắp ráp: Một khi tấm ống được gia công và kiểm tra, nó có thể được lắp ráp vào bộ trao đổi nhiệt hoặc bình áp suất.Điều này liên quan đến việc chèn các ống vào lỗ ống và đảm bảo chúng tại chỗ bằng cách sử dụng các phương pháp như hàn hoặc mở rộng.
8Kiểm tra cuối cùng: Trước khi trao đổi nhiệt hoặc bình áp suất được đưa vào sử dụng,một cuộc kiểm tra cuối cùng được thực hiện để xác minh rằng tấm ống và toàn bộ bộ phận đáp ứng tất cả các thông số kỹ thuật và tiêu chuẩn yêu cầu.
Điều quan trọng cần lưu ý là quy trình sản xuất của một tấm ống có thể thay đổi tùy thuộc vào các yêu cầu cụ thể của ứng dụng và khả năng của nhà sản xuất.
Bảng ống phục vụ một số chức năng quan trọng trong các ứng dụng này:
1. Hỗ trợ ống
2. Lắp kín ống
3. Chuyển nhiệt
4. Giữ áp suất
5. Định hướng ống
6. Làm sạch ống
