Yuhong Holding Group Co., LTD
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Số mô hình: | ASTM SA266 Gr2N |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | NEGOTIABLE |
| chi tiết đóng gói: | Vỏ gỗ / Vỏ sắt / Gói có nắp nhựa |
| Thời gian giao hàng: | 10-90 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | Theo yêu cầu của khách hàng |
| Thông số kỹ thuật: | ASTM SA266 Gr2N | Tiêu chuẩn: | ASME B16.5, ASME B16.47 |
|---|---|---|---|
| đối mặt: | RF, FF, RTJ, v.v. | Kích thước: | Kích cỡ khác nhau có sẵn |

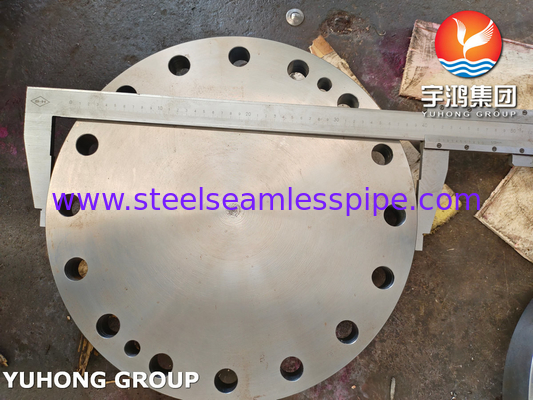

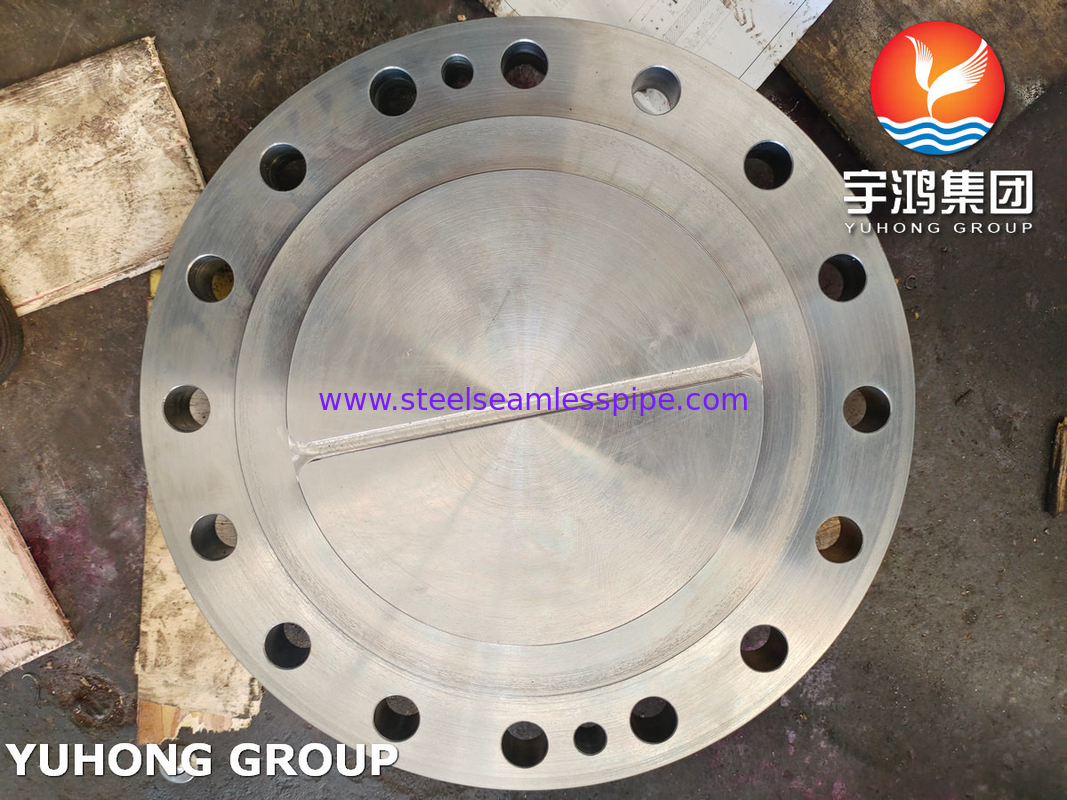

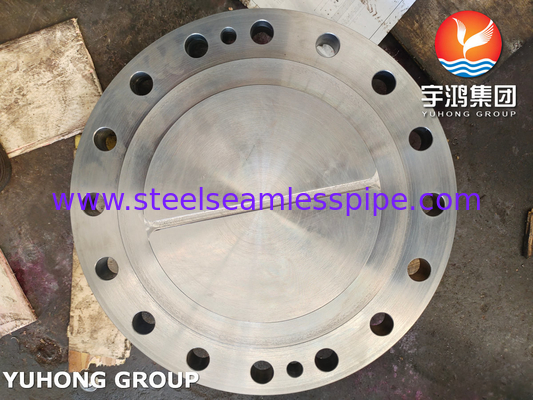

SA266 Gr2N Flanch phủ kênh và Flange bên vỏ được sử dụng trong bộ trao đổi nhiệt
SA266 Gr2N Channel Cover Flange là một loại miếng miếng được sử dụng trong hệ thống đường ống. Nó được làm từ thép SA266 Grade 2N, là thép hợp kim thấp carbon, phù hợp với các ứng dụng nhiệt độ thấp.Các kênh trang trí miếng lót được sử dụng để kết nối hai phần của kênh hoặc đường ống với nhau, cung cấp một kết nối an toàn và chống rò rỉ.
Vòng phủ kênh SA266 Gr2N có thiết kế vòm, với các lỗ bu lông xung quanh chu vi để gắn nó vào kênh hoặc đường ống.Nó thường được sử dụng trong các ứng dụng mà kênh hoặc ống cần phải được niêm phong, chẳng hạn như trong các ngành công nghiệp dầu khí, hóa dầu và sản xuất điện.
Vòng kẹp có sẵn với các kích thước và áp suất khác nhau để phù hợp với các yêu cầu của hệ thống đường ống khác nhau. Nó được thiết kế để chịu được áp suất và nhiệt độ cao,đảm bảo tính toàn vẹn và an toàn của hệ thống.
Các SA266 Gr2N Channel Cover Flange là một thành phần đáng tin cậy và bền được sử dụng trong hệ thống đường ống để kết nối và niêm phong các kênh hoặc đường ống.
Một ván bên vỏ là một loại ván được sử dụng trong máy trao đổi nhiệt và bình áp suất.Nó được đặt trên mặt vỏ của thiết bị và được sử dụng để kết nối vỏ với vòi bên vỏ hoặc đường ống.
Chiếc vòm bên vỏ thường là một tấm tròn với các lỗ bu lông xung quanh chu vi của nó. Nó được thiết kế để được bu lông vào vỏ của thiết bị, cung cấp một kết nối an toàn và không rò rỉ.Các miếng lót thường được làm bằng cùng một vật liệu như vỏ, đảm bảo tính tương thích và sức mạnh.
Vòng bên vỏ cho phép lắp đặt và tháo rời dễ dàng các vòi bên vỏ hoặc đường ống. Nó cũng cung cấp một vị trí thuận tiện cho các hoạt động bảo trì và kiểm tra.vít giúp phân phối tải và căng thẳng đồng đều trên vỏ, ngăn chặn các điểm áp suất địa phương.
Khi lựa chọn một ván bên vỏ, các yếu tố như sự tương thích của vật liệu, áp suất và giới hạn nhiệt độ phải được xem xét.Vòng kẹp phải có kích thước thích hợp và được thiết kế để xử lý các điều kiện hoạt động cụ thể của thiết bị.
Vành bên vỏ đóng một vai trò quan trọng trong việc đảm bảo tính toàn vẹn và hiệu suất của máy trao đổi nhiệt và bình áp suất.Nó cung cấp một điểm kết nối đáng tin cậy cho các thành phần bên vỏ và giúp duy trì tính toàn vẹn về cấu trúc của thiết bị.
Yêu cầu về thành phần hóa học
| Điểm | Các yêu cầu hóa học cho ASTM A266, % | ||
| Gr. 1 & 2 | Gr. 3 | Gr. 4 | |
| C | ≤ 0.30 | ≤ 0.35 | ≤ 0.30 |
| Thêm | 0.40~1.05 | 0.80~1.35 | 0.80~1.35 |
| P | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| S | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| Vâng | 0.15~0.35 | 0.15~0.35 | 0.15~0.35 |
Tính chất cơ học
| Khả năng kéo | Gr. 1 | Gr. 2 & 4 | Gr. 3 |
| Yêu cầu | |||
| T.S min. | 60~85 | 70~95 | 75~100 |
| ksi [Mpa] | [415~585] | [485~655] | [515~690] |
| Y.S min. | 30 | 36 | 37.5 |
| ksi [Mpa] | [205] | [250] | [260] |
| EL. trong 2" hoặc | 23 | 20 | 19 |
| [62,5 mm] | [21] | [18] | [17] |
| tối thiểu % | |||
| R.O.A. | 38 | 33 | 30 |
| tối thiểu % |
| ASTM A266 | Độ cứng Brinell |
| Thể loại | HBW |
| 1 | 121~170 |
| 2 | 137~197 |
| 3 | 156~207 |
| 4 | 137~197 |
Các ứng dụng chính bao gồm:
1. Kết nối giữa các thành phần trao đổi nhiệt: Các miếng lót được sử dụng để kết nối các thành phần khác nhau của bộ trao đổi nhiệt, chẳng hạn như vỏ, ống và đầu.Chúng cung cấp một kết nối an toàn và chống rò rỉ, đảm bảo chuyển nhiệt hiệu quả giữa các chất lỏng.
2. Bảo trì và sửa chữa: Các miếng lót cho phép bảo trì và sửa chữa dễ dàng các bộ trao đổi nhiệt. Chúng cho phép tháo rời và lắp ráp các thành phần nhanh chóng, tạo điều kiện cho việc kiểm tra, làm sạch,và thay thế các bộ phận bị hỏng.
3. Mở rộng và co thắt: Máy trao đổi nhiệt bị mở rộng và co thắt nhiệt do biến đổi nhiệt độ.Flanges chứa các chuyển động này bằng cách cung cấp tính linh hoạt trong hệ thống, ngăn ngừa căng thẳng và thiệt hại cho các thành phần.
4- Kiểm soát áp suất: Các miếng lót đảm bảo kiểm soát áp suất của bộ trao đổi nhiệt. Chúng được thiết kế để chịu được áp suất và điều kiện nhiệt độ của các chất lỏng được trao đổi,ngăn chặn bất kỳ rò rỉ hoặc hỏng.
5- Khả năng thay thế: Các miếng lót cung cấp khả năng thay thế giữa các thành phần trao đổi nhiệt khác nhau.Giảm thời gian ngừng hoạt động và chi phí.
6. Tùy chỉnh và thích nghi: Các miếng lót có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của hệ thống trao đổi nhiệt. Chúng có thể được thiết kế để phù hợp với các kích thước, vật liệu khác nhau,và các chỉ số áp suất, đảm bảo tính tương thích với thiết kế hệ thống tổng thể.
Flanges đóng một vai trò quan trọng trong hoạt động hiệu quả, bảo trì và an toàn của bộ trao đổi nhiệt.đảm bảo chuyển nhiệt và hiệu suất tối ưu.
