Yuhong Holding Group Co., LTD
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | YUHONG |
Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Số mô hình: | SA516 GR.70N |
Số lượng đặt hàng tối thiểu: | 1pcs |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Vỏ gỗ / Pallet |
Thời gian giao hàng: | 7 ngày |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 1000 tấn / tháng |
Thông số kỹ thuật: | ASME SA516-2021 | Thể loại: | 70N |
---|---|---|---|
NDT: | UT, PT MT | Vật liệu: | Thép carbon |
Kích thước: | tùy chỉnh | Ứng dụng: | Bộ trao đổi nhiệt, Nồi hơi, Bình chịu áp lực, Lò phản ứng hóa học, Nhà máy điện, Năng lượng, Hóa dầu |
Điểm nổi bật: | Các bộ phận trao đổi nhiệt ASME SA516,Bảng ống cố định trao đổi nhiệt thép carbon |

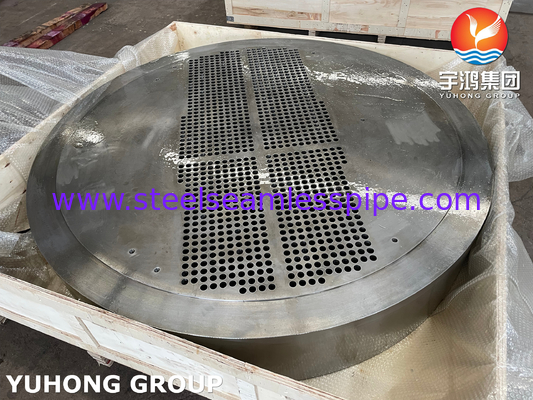

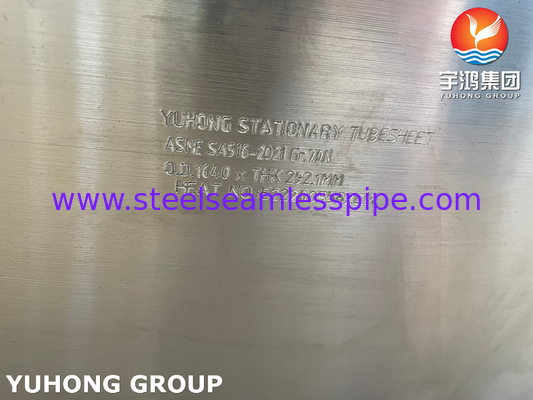

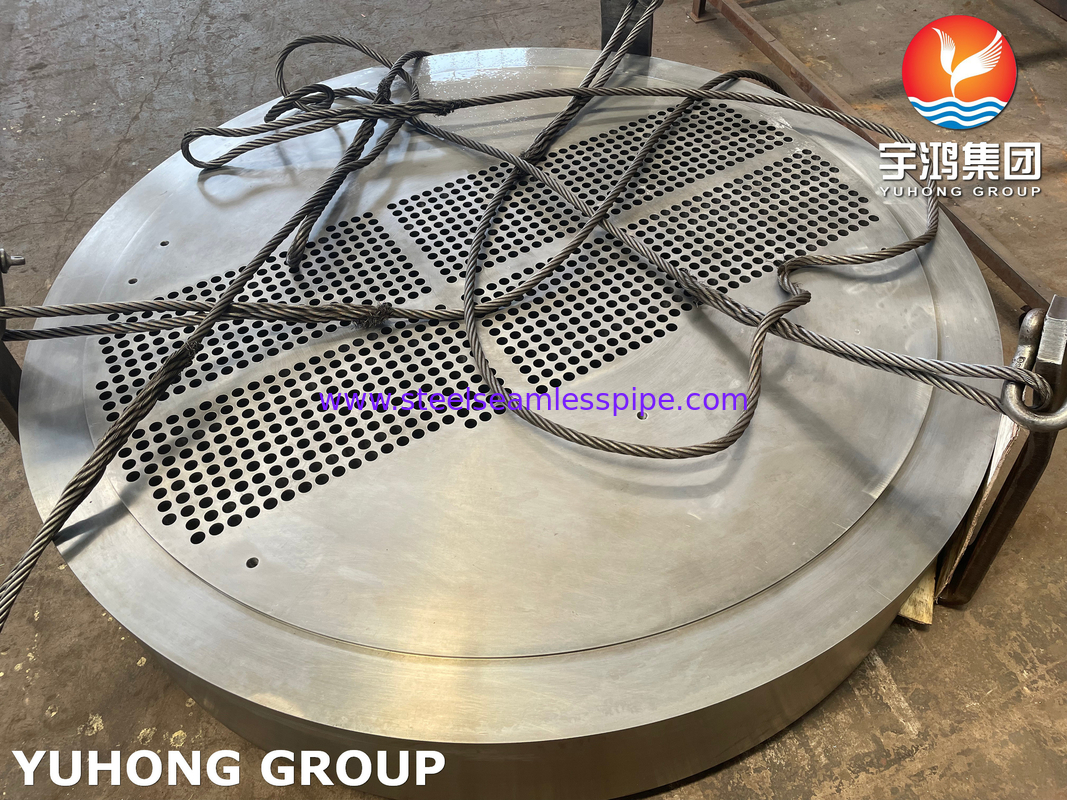

ASME SA516 Gr.70N Phân bộ máy trao đổi nhiệt ống ống cố định bằng thép cacbon
Các tấm ốngđược sử dụng rộng rãi trong các ngành công nghiệp như máy trao đổi nhiệt ống, nồi hơi, bình áp suất, tuabin hơi nước và điều hòa không khí trung tâm lớn.
Chủ yếu được sử dụng trong các thùng hóa học, chẳng hạn như máy trao đổi nhiệt ống, bình áp suất, nồi hơi, máy ngưng tụ, điều hòa không khí trung tâm, máy bay bay bay hơi và nước biển khử muối,nó đóng một vai trò trong việc hỗ trợ và cố định cấu trúc ốngVật liệu kim loại không chỉ làm cho nó rất cứng, nhưng cũng có hiệu suất dẫn nhiệt tuyệt vời.
Thành phần hóa học của A516 GR.70
C | Vâng | Thêm | P | S | Al | Cr | Cu | Ni | Mo. | Nb | Ti | V |
0.18 | 0.4 | 0.95/1.50 | 0.015 | 0.008 | 0.02 (Min) | 0.3 | 0.3 | 0.3 | 0.08 | 0.01 | 0.03 | 0.02 |
Vật liệu tương đương
Tiêu chuẩn Anh | Tiêu chuẩn châu Âu | ASTM/ASME |
BS1501-224-490A/B | EN10028 P355GH | A/SA516 - Lớp 70 |
Yêu cầu về cơ khí
Tính chất cơ học | Giá trị |
---|---|
Độ bền kéo, MPa (ksi) | 485-620 (70-90) |
Sức mạnh năng suất, min MPa (ksi) | 260 (38) |
Chiều dài tối thiểu, % 200 mm (8 inch) | 17 |
Chiều dài tối thiểu, % 50 mm (2 inch) | 21 |
Vai trò của tấm ống trao đổi nhiệt
Các chức năng chính của các tấm ống trao đổi nhiệt bao gồm cố định đường ống, đạt được chuyển hướng chất lỏng, tăng hiệu quả truyền nhiệt, tách các chất lỏng khác nhau, ổn định tính chất môi trường,tiết kiệm năng lượng, hướng dẫn dòng chảy chất lỏng, và cố định các gói ống.
Sửa ống dẫn:
Bảng ống cố định tất cả các ống vào vị trí tương ứng của chúng để đảm bảo sự ổn định và hiệu quả hoạt động của các ống.
Thực hiện chuyển hướng chất lỏng. Bảng ống có thể hướng chất lỏng riêng biệt đến các đường ống khác nhau hoặc các vùng lưu lượng khác nhau, đảm bảo sự trơn tru và cân bằng của dòng chảy chất lỏng.
Tăng hiệu quả truyền nhiệt:
Bảng ống được hỗ trợ và cố định, cho phép chất lỏng tham gia vào quá trình chuyển nhiệt theo cách phức tạp hơn, do đó tăng hiệu ứng chuyển nhiệt.
Loại chất lỏng khác nhau:
Bảng ống phục vụ để tách các chất lỏng khác nhau này, chẳng hạn như tách hơi nước và nước, cho phép trao đổi nhiệt giữa hai.
Tính chất trung bình ổn định:
Thiết kế phân vùng của tấm ống có thể làm tăng mô-đun của gói ống, cải thiện sự phân phối môi trường trong đường ống, tăng diện tích truyền nhiệt,và cải thiện hiệu quả chuyển nhiệt.
Tiết kiệm năng lượng:
Máy trao đổi nhiệt tấm ống có mức tiêu thụ năng lượng thấp hơn và hiệu ứng tiết kiệm năng lượng tốt hơn so với máy trao đổi nhiệt tấm cố định truyền thống.
Hướng dẫn dòng chảy chất lỏng. Thiết kế kênh dòng chảy trên tấm ống có thể hướng dẫn chất lỏng chảy theo hướng được chỉ định, tăng hiệu quả trao đổi nhiệt.
Sắp xếp các gói ống:
Các lỗ ống được đặt trên tấm ống có thể cố định khối ống bên trong bộ trao đổi nhiệt, ngăn chặn rung động và va chạm của khối ống.
Lời giới thiệu
SA516Gr70 thuộc về tấm thép bình áp suất nồi hơi tiêu chuẩn của Mỹ, và tiêu chuẩn chỉ số SA516Gr70 là các điều kiện kỹ thuật đặc biệt ASTM ASME EN10028-2.
SA516Gr70 không chỉ có độ bền rất cao, mà còn có độ dẻo dai tuyệt vời, chống mòn, chống mệt mỏi, chống va chạm, khả năng hàn và hiệu suất tạo lạnh.Nó thường được sử dụng trong ngành công nghiệp sản xuất thùng hóa dầu, ví dụ: Sản xuất bình áp suất, khớp mở rộng, lò phản ứng, bộ trao đổi nhiệt, thiết bị hóa dầu, máy dầu mỏ, đầu, nồi hơi, thiết bị nhà máy điện, bình phản ứng,bể hình cầu, bể nitơ, bình khí, bể khí hóa lỏng và các ứng dụng khác khá phổ biến.
SA516Gr70, do hiệu suất chất lượng cao của nó cũng đáp ứng các yêu cầu lựa chọn vật liệu của ngành công nghiệp sản xuất rộng lớn.và dễ dàng xử lý trong khi sử dụng đã được công nhận sâu sắc và được yêu thích bởi ngành công nghiệp sản xuấtSau đó, nó dần dần trở thành một trong những loại tấm thép thường được sử dụng ở Trung Quốc
Tình trạng giao hàng SA516Gr70
SA516Gr70 là mặc định cho giao dịch cán nóng và có thể được đàm phán cho các quy trình kỹ thuật như bình thường hóa, thắt, cán nóng, dập tắt, thăm dò đầu tiên, thăm dò thứ hai,và tàu thăm dò thứ ba Z15, Z25 và Z35. Các trạng thái phân phối khác nhau sẽ trình bày các tính chất và ứng dụng thành phần khác nhau. Do đó, khi chọn các trạng thái phân phối,Tiêu chuẩn thống nhất nên được thiết lập dựa trên tình hình sử dụng hiện tại.
Phạm vi áp dụng
SA516Gr60/70 được sử dụng rộng rãi trong các ngành công nghiệp như dầu mỏ, hóa chất, nhà máy điện, nồi hơi, vv. Nó được sử dụng để sản xuất thiết bị và thành phần như lò phản ứng, trao đổi nhiệt, bộ tách,bể hình cầu, bể khí, bể khí hóa lỏng, vỏ áp suất lò phản ứng hạt nhân, thùng nồi hơi, bình khí dầu mỏ hóa lỏng, đường ống nước áp suất cao cho nhà máy thủy điện, vỏ tuabin, vv
