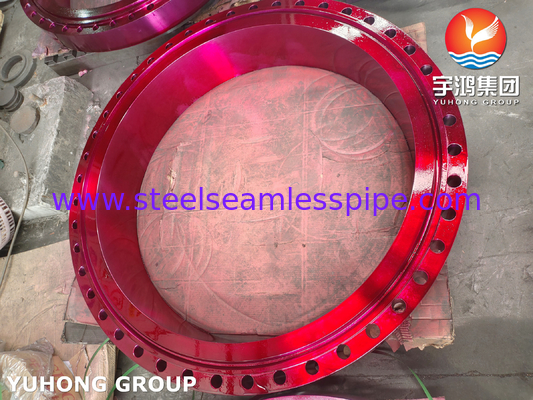

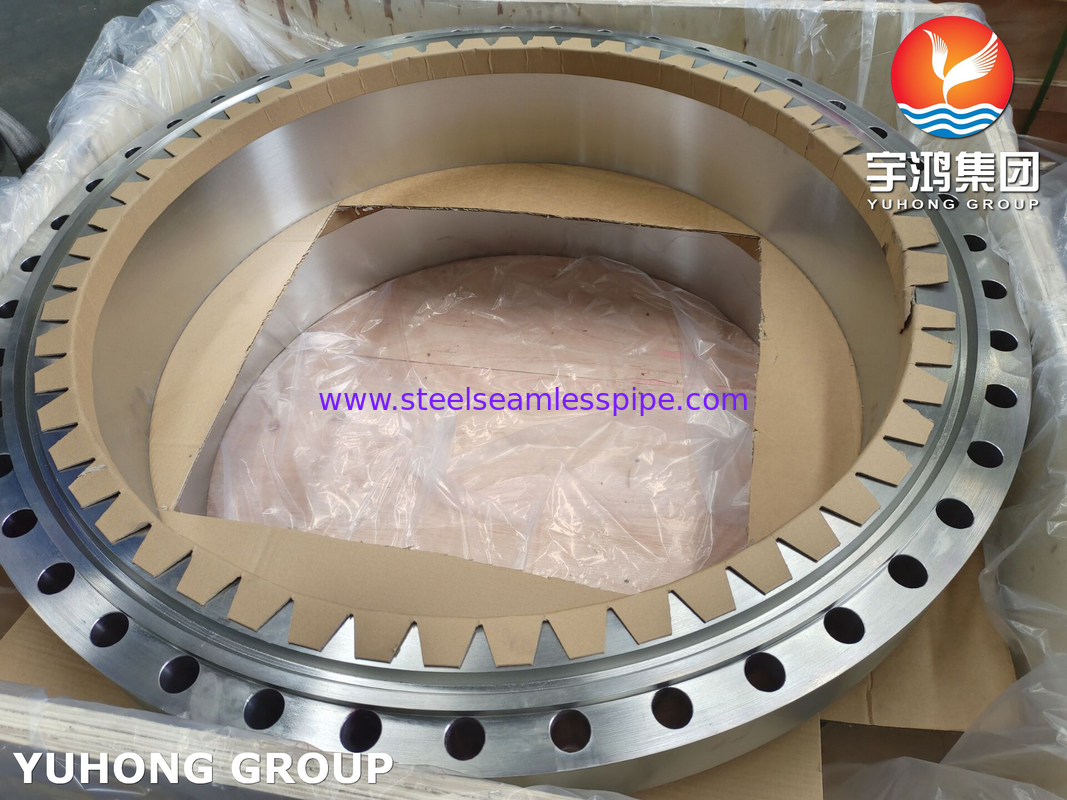

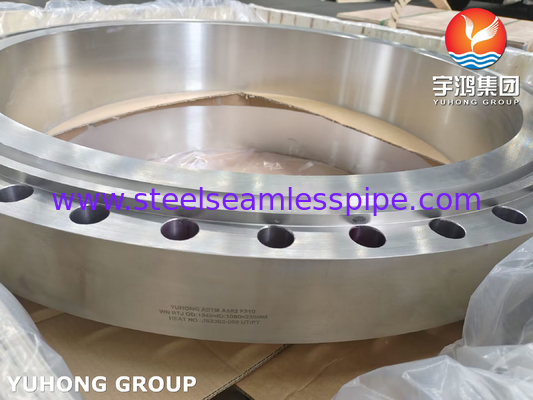

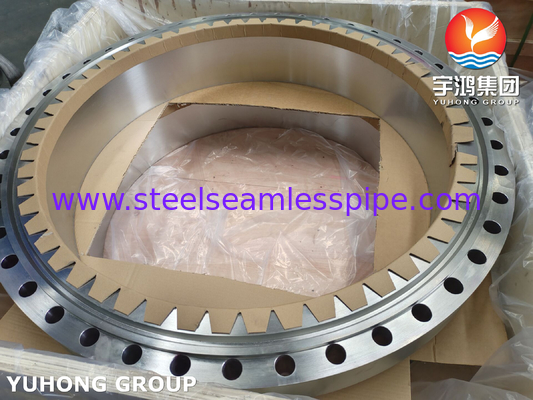

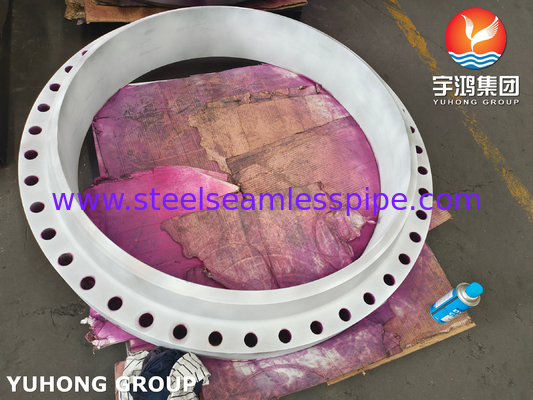

ASME B16.5 ASTM A182 F310 Thép không gỉ WNRTJ Flange cho Công nghiệp
ASTM A182 F310là một thông số kỹ thuật cho một loại thép hợp kim nhiệt độ cao được gọi là thép không gỉ lớp 310. với hàm lượng crôm và niken cao. Nó cũng chứa một lượng nhỏ mangan, silicon,Phosphorus, lưu huỳnh và carbon. Thành phần này cung cấp khả năng chống oxy hóa, ăn mòn và nếp nhăn ở nhiệt độ cao.Kích thước của các vít ASTM A182 F310 WNRTJ phù hợp với kích thước tiêu chuẩn được chỉ định bởi ASME B16.5 hoặc ASME B16.47Các tiêu chuẩn này cung cấp các hướng dẫn cho kích thước vòm, mô hình lỗ cuộn và các loại đối diện.
ASTM A182 F310/310S/310H Flange cấp tương đương
| Tiêu chuẩn | Nhà máy NR. | UNS | JIS | BS | GOST | AFNOR | Lưu ý: |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | ️ | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | ️ | X8CrNi25-21 |
| SS 310H | ️ | S31009 | ️ | ️ | ️ | ️ | ️
|
ASTM A182 F310/310S/310H Thành phần hóa học của miếng vòm
| Thể loại | Ni | P | S | C | Thêm | Vâng | Cr | Mo. | Fe |
| SS 310 | 19.00 ¢ 21.00 | 0.020 tối đa | 0.015 tối đa | 0.015 tối đa | 2tối đa 0,0 | 0.15 tối đa | 24.00 2600 | 0.10 tối đa | 54.7 phút |
| SS 310S | 19.00 ¢ 21.00 | 0.045 tối đa | 0.030 tối đa | 0.08 tối đa | 2tối đa 0,0 | 1.00 tối đa | 24.00 2600 | 0.75 tối đa | 53.095 phút |
| SS 310H | 19.00 ¢ 21.00 | 0.045 tối đa | 0.030 tối đa | 0.04 ¢ 0.10 | 2tối đa 0,0 | 1.00 tối đa | 24.00 2600 | ️ | 53.885 phút |
ASTM A182 SS 310 Flanges Đặc tính cơ học
| Độ bền kéo | Sức mạnh năng suất (0,2% Offset) | Mật độ | Điểm nóng chảy | Chiều dài |
| Psi 75000, MPa 515 | Psi 30000, MPa 205 | 7.9 g/cm3 | 1402 °C (2555 °F) | 40 % |
Phân loại sườn
Phân thép không gỉ: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L vv
Phân thép kép: UNS S31803, 2205, S31254 (254SMO)
Phân thép siêu đôi: UNS S32750, UNS S32760, UNS S32304, S31500
Phân thép carbon: ASTM A105, A105N v.v.
Phân thép hợp kim: F1, F11, F22, F5, F9, F91 vv
Phân hợp kim niken như bên dưới
Monel 400 & K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Vàng đồng hợp kim: đồng, đồng và kim loại súng
Loại khác nhau của Flanges chúng tôi có thể cung cấp như dưới đây
1- Vòng trượt.
Slip-on Flanges có chi phí ban đầu thấp hơn so với dây chuyền hàn cổ bởi vì chúng đòi hỏi sự chính xác ít hơn trong việc cắt ống theo chiều dài, và chúng cung cấp một sự dễ dàng hơn trong việc lắp ráp.sức mạnh tính toán của họ dưới áp suất bên trong là khoảng 2/3 của sức mạnh của hàn cổ vít, và tuổi thọ của chúng dưới sự mệt mỏi là 1/3 ngắn hơn.
2. Vòng niềng
Vòng niềng được sử dụng cho các ứng dụng đặc biệt.Chúng có thể được lắp ráp mà không cần hàn và có thể được sử dụng trong các dịch vụ áp suất cực kỳ cao - ở hoặc gần áp suất khí quyển - nơi hợp kim thép là cần thiết cho sức mạnhCác miếng kẹp có sợi không phù hợp với các điều kiện liên quan đến nhiệt độ hoặc căng thẳng uốn cong, hoặc trong điều kiện chu kỳ nơi rò rỉ qua các sợi có thể xảy ra.
3. Phòng hàn cổ
Vòng cổ hàn có một trung tâm dài cong và chuyển đổi dần dần về độ dày trong khu vực hàn đệm nối chúng với ống.Các coni coni cung cấp tăng cường quan trọng cho các vòm và kháng cự cho dishingLoại miếng kẹp này được ưa thích cho các điều kiện dịch vụ nghiêm trọng do áp suất cao, nhiệt độ dưới không hoặc cao.
4. Bị mù.
Vòng tròn bị mù được sử dụng để làm trắng các đầu của đường ống, van và lỗ hổng bình áp suất.Blind Flanges có thể xử lý căng thẳng cao từ áp suất bên trong và tải baud vì căng thẳng tối đa trong blind flange là căng thẳng uốn cong ở trung tâm.
5. Phân hàn ổ cắm
Phòng nối hàn được phát triển để sử dụng trên đường ống áp suất cao kích thước nhỏ.dây chuyền hàn ổ cắm là mạnh mẽ hơn và có độ bền mệt mỏi lớn hơn gấp đôi hàn một slide-on dây chuyềnĐiều kiện lỗ trơn tru có thể dễ dàng đạt được bằng cách nghiền hàn bên trong.
6. Flanges khớp lưng
Lớp lưng lưng thường được sử dụng trong hệ thống ống dẫn thép carbon hoặc hợp kim thấp cần phải tháo rời thường xuyên để kiểm tra và làm sạch.Chúng không nên được sử dụng ở bất kỳ điểm nào mà căng thẳng uốn cong nghiêm trọng xảy ra.
Ứng dụng
Các miếng kẹp ASTM A182 F310 WNRTJ thường được sử dụng trong các ngành công nghiệp như hóa dầu, hóa chất, sản xuất điện và dầu khí.
Chúng phù hợp với các ứng dụng liên quan đến nhiệt độ cao, chẳng hạn như bộ trao đổi nhiệt, nồi hơi, ống dẫn quy trình và thiết bị xử lý nhiệt.
