ASME B16.5 ASTM A182 F310 Thép không gỉ WNRTJ Flange cho Công nghiệp

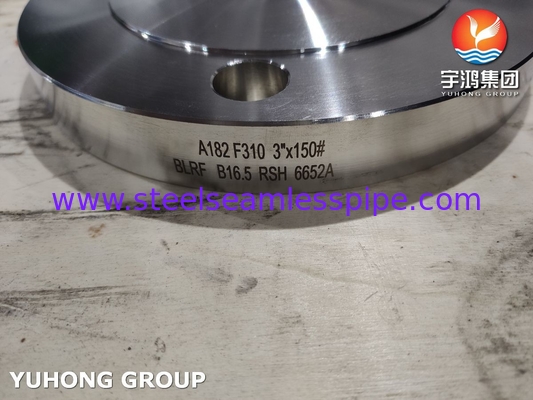

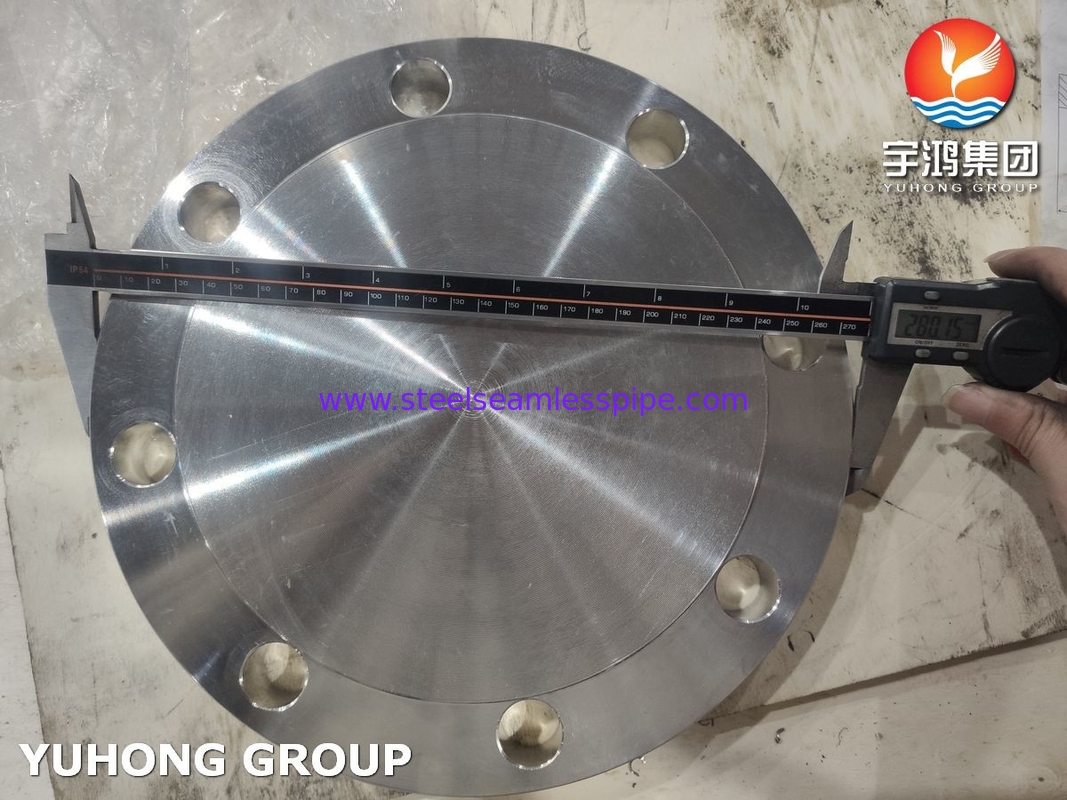

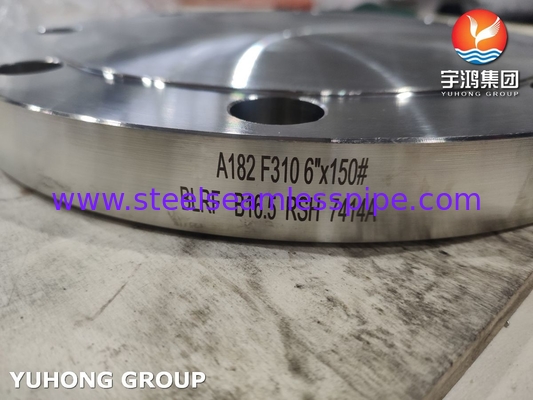

ASTM A182 F310là một thông số kỹ thuật cho thép hợp kim nhiệt độ cao được gọi là thép không gỉ lớp 310.sợi vòm mùlà một loại miếng kẹp được sử dụng để đóng đầu của một ống hoặc bình. Nó là rắn và không có lỗ hoặc lỗ ở trung tâm.Vòng lót mù thường được sử dụng trong các ứng dụng khi cần thiết để kết thúc một đường ống hoặc tạo ra một đầu kínChúng cũng được sử dụng để kiểm tra áp suất hoặc khi cần phải mở rộng hệ thống đường ống trong tương lai.
Vòng lót mù thường được gắn vào đường ống hoặc bình bằng cách hàn. Vòng lót được hàn vào đầu đường ống hoặc bình, tạo ra một kết nối vĩnh viễn và an toàn. Để đảm bảo một niêm phong đáng tin cậy, vòng lót được hàn vào đầu đường ống hoặc bình.sợi dây lót mù thường được sử dụng cùng với các miếng dán. Ghi đệm được đặt giữa vòm mù và vòm kết hợp hoặc thiết bị để tạo ra một con dấu chặt chẽ và chống rò rỉ.
ASTM A182 F310/310S/310H Flange cấp tương đương
| Tiêu chuẩn | Nhà máy NR. | UNS | JIS | BS | GOST | AFNOR | Lưu ý: |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | ️ | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | ️ | X8CrNi25-21 |
| SS 310H | ️ | S31009 | ️ | ️ | ️ | ️ | ️
|
ASTM A182 F310/310S/310H Thành phần hóa học của miếng vòm
| Thể loại | Ni | P | S | C | Thêm | Vâng | Cr | Mo. | Fe |
| SS 310 | 19.00 ¢ 21.00 | 0.020 tối đa | 0.015 tối đa | 0.015 tối đa | 2tối đa 0,0 | 0.15 tối đa | 24.00 2600 | 0.10 tối đa | 54.7 phút |
| SS 310S | 19.00 ¢ 21.00 | 0.045 tối đa | 0.030 tối đa | 0.08 tối đa | 2tối đa 0,0 | 1.00 tối đa | 24.00 2600 | 0.75 tối đa | 53.095 phút |
| SS 310H | 19.00 ¢ 21.00 | 0.045 tối đa | 0.030 tối đa | 0.04 ¢ 0.10 | 2tối đa 0,0 | 1.00 tối đa | 24.00 2600 | ️ | 53.885 phút |
ASTM A182 SS 310 Flanges Đặc tính cơ học
| Độ bền kéo | Sức mạnh năng suất (0,2% Offset) | Mật độ | Điểm nóng chảy | Chiều dài |
| Psi 75000, MPa 515 | Psi 30000, MPa 205 | 7.9 g/cm3 | 1402 °C (2555 °F) | 40 % |
Phân loại sườn
Phân thép không gỉ: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L vv
Phân thép kép: UNS S31803, 2205, S31254 (254SMO)
Phân thép siêu đôi: UNS S32750, UNS S32760, UNS S32304, S31500
Phân thép carbon: ASTM A105, A105N v.v.
Phân thép hợp kim: F1, F11, F22, F5, F9, F91 vv
Phân hợp kim niken như bên dưới
Monel 400 & K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Vàng đồng hợp kim: đồng, đồng và kim loại súng
Loại khác nhau của Flanges chúng tôi có thể cung cấp như dưới đây
1- Vòng trượt.
Slip-on Flanges có chi phí ban đầu thấp hơn so với dây chuyền hàn cổ bởi vì chúng đòi hỏi sự chính xác ít hơn trong việc cắt ống theo chiều dài, và chúng cung cấp một sự dễ dàng hơn trong việc lắp ráp.sức mạnh tính toán của họ dưới áp suất bên trong là khoảng 2/3 của sức mạnh của hàn cổ vít, và tuổi thọ của chúng dưới sự mệt mỏi là 1/3 ngắn hơn.
2. Vòng niềng
Vòng niềng được sử dụng cho các ứng dụng đặc biệt.Chúng có thể được lắp ráp mà không cần hàn và có thể được sử dụng trong các dịch vụ áp suất cực kỳ cao - ở hoặc gần áp suất khí quyển - nơi hợp kim thép là cần thiết cho sức mạnhCác miếng kẹp có sợi không phù hợp với các điều kiện liên quan đến nhiệt độ hoặc căng thẳng uốn cong, hoặc trong điều kiện chu kỳ nơi rò rỉ qua các sợi có thể xảy ra.
3. Phòng hàn cổ
Vòng cổ hàn có một trung tâm dài cong và chuyển đổi dần dần về độ dày trong khu vực hàn đệm nối chúng với ống.Các coni coni cung cấp tăng cường quan trọng cho các vòm và kháng cự cho dishingLoại miếng kẹp này được ưa thích cho các điều kiện dịch vụ nghiêm trọng do áp suất cao, nhiệt độ dưới không hoặc cao.
4. Bị mù.
Vòng tròn bị mù được sử dụng để làm trắng các đầu của đường ống, van và lỗ hổng bình áp suất.Blind Flanges có thể xử lý căng thẳng cao từ áp suất bên trong và tải baud vì căng thẳng tối đa trong blind flange là căng thẳng uốn cong ở trung tâm.
5. Phân hàn ổ cắm
Phòng nối hàn được phát triển để sử dụng trên đường ống áp suất cao kích thước nhỏ.dây chuyền hàn ổ cắm là mạnh mẽ hơn và có độ bền mệt mỏi lớn hơn gấp đôi hàn một slide-on dây chuyềnĐiều kiện lỗ trơn tru có thể dễ dàng đạt được bằng cách nghiền hàn bên trong.
6. Flanges khớp lưng
Lớp lưng lưng thường được sử dụng trong hệ thống ống dẫn thép carbon hoặc hợp kim thấp cần phải tháo rời thường xuyên để kiểm tra và làm sạch.Chúng không nên được sử dụng ở bất kỳ điểm nào mà căng thẳng uốn cong nghiêm trọng xảy ra.
Ứng dụng
Vòng lót mù ASTM A182 F310 thường được sử dụng trong các ngành công nghiệp như hóa dầu, hóa chất, sản xuất điện và dầu khí. Chúng phù hợp với các ứng dụng liên quan đến nhiệt độ cao,như bộ trao đổi nhiệt, nồi hơi, bình áp suất và hệ thống đường ống.
