ANSI / ASME B16.5 ASTM A105 Carbon Steel Blind Flange Forged Flange
ASTM A105 là một thông số kỹ thuật tiêu chuẩn bao gồm các thành phần ống thép carbon rèn cho dịch vụ nhiệt độ môi trường và nhiệt độ cao hơn trong các hệ thống áp suất.A105 flanges thường được sử dụng trong áp suất cao và nhiệt độ cao.Chúng có sẵn trong nhiều loại khác nhau như hàn cổ, trượt, hàn ổ cắm, niềng, mù, và lưng vòng.và chúng không có lỗ cho một đường ống để đi quaChúng thường được sử dụng để nắp đầu của ống để ngăn chặn dòng chảy của chất lỏng hoặc khí.Blind flanges cũng được sử dụng để thử nghiệm áp suất một đường ống hoặc bình bằng cách chặn ra đầu trước khi áp dụng áp lực.
Sự khác biệt giữa các miếng kẹp ASTM A105 và ASTM A105N chủ yếu xoay quanh xử lý nhiệt, tính chất cơ học và sự phù hợp với ứng dụng:
Điều trị nhiệt:
- ASTM A105: Được sử dụng trong tình trạng rèn, có nghĩa là không có xử lý nhiệt bổ sung ngoài rèn.
- ASTM A105N: Yêu cầu chuẩn hóa (nâng nhiệt đến nhiệt độ cụ thể theo sau là làm mát bằng không khí), tinh chỉnh cấu trúc vi mô để cải thiện tính chất cơ học.
Tính chất cơ học:
- A105N thường thể hiện độ dẻo dai, sức mạnh và độ dẻo dai tăng lên do bình thường hóa. Nó có thể có độ bền kéo cao hơn và độ kéo dài tốt hơn so với A105.
- A105N thường yêu cầu thử nghiệm va chạm Charpy V-notch để đảm bảo độ dẻo dai đầy đủ, đặc biệt là cho các ứng dụng nhiệt độ thấp hoặc tải chu kỳ.

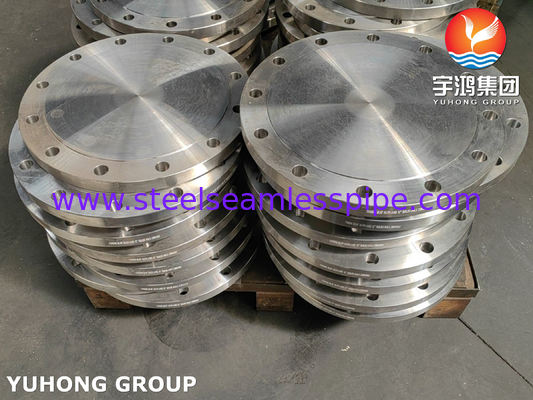

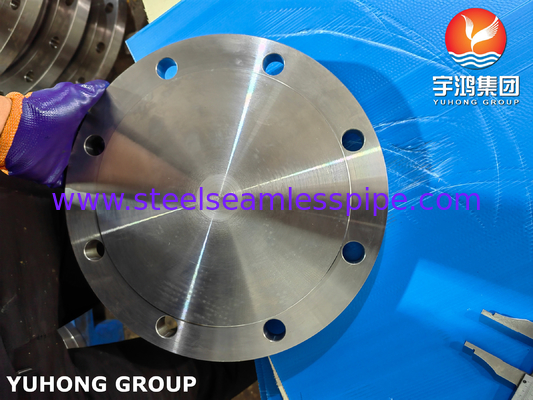

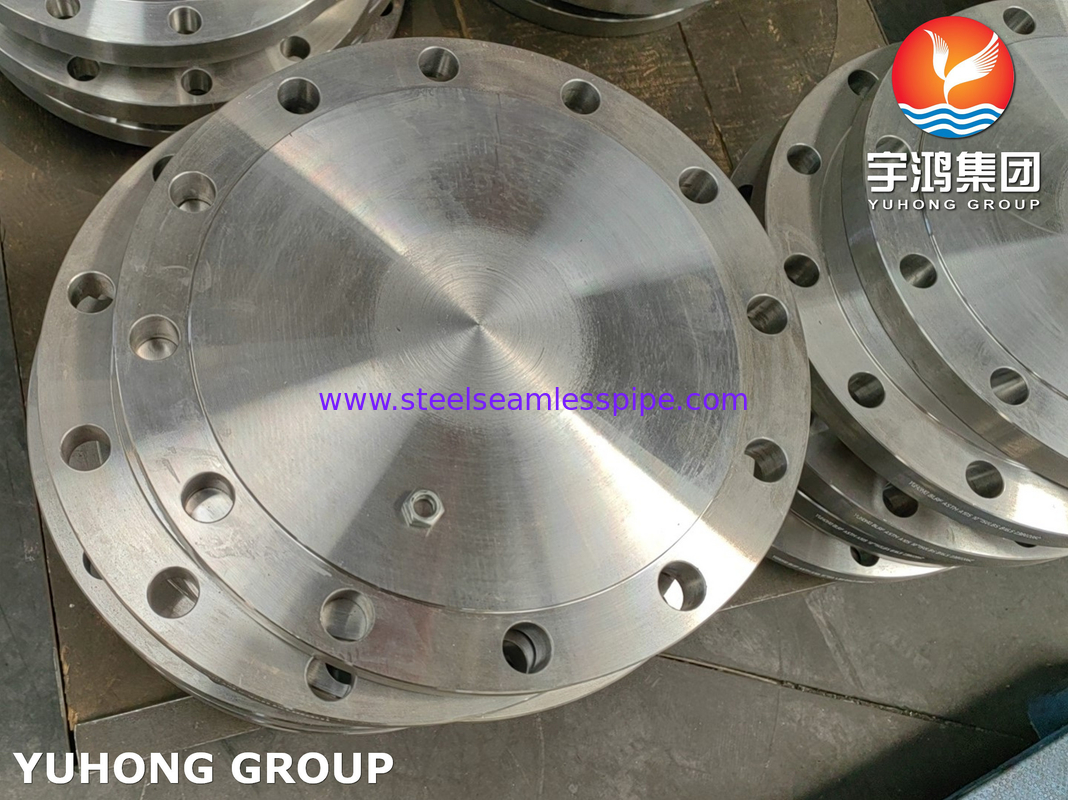

Phân mù thép cacbon ASTM A105
| Chất liệu |
ASTM A105 / ASME A105N |
| Tiêu chuẩn |
ANSI / ASME B16.5 |
| Phương pháp sản xuất |
Xép |
| Kích thước |
1/2" đến 48" |
| Lớp học |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Điều trị bề mặt |
Ống thép / phủ chống ăn mòn / sơn đen |
| Ứng dụng |
Đối với kết nối đường ống |
Phân loại sườn
Phân thép không gỉ: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L v.v.
Phân thép kép: UNS S31803, 2205, S31254 (254SMO)
Phân thép siêu đôi: UNS S32750, UNS S32760, UNS S32304, S31500
Phân thép carbon: ASTM A105, A105N v.v.
Phân thép hợp kim: F1, F11, F22, F5, F9, F91 vv.
Phân hợp kim niken như bên dưới
Monel 400 & K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Các loại Flanges khác nhau chúng tôi có thể cung cấp như dưới đây:
1- Vòng trượt.
Slip-on Flanges có chi phí ban đầu thấp hơn so với dây chuyền hàn cổ bởi vì chúng đòi hỏi ít độ chính xác trong việc cắt ống theo chiều dài, và chúng cung cấp sự dễ dàng hơn trong việc lắp ráp.sức mạnh tính toán của họ dưới áp suất bên trong là khoảng 2/3 của sức mạnh của hàn cổ vít, và tuổi thọ của chúng dưới sự mệt mỏi là 1/3 ngắn hơn.
2. Vòng niềng
Vòng niềng được sử dụng cho các ứng dụng đặc biệt.Chúng có thể được lắp ráp mà không cần hàn và có thể được sử dụng trong các dịch vụ áp suất cực kỳ cao - ở hoặc gần áp suất khí quyển - nơi thép hợp kim là cần thiết cho sức mạnhCác miếng kẹp có sợi không phù hợp với các điều kiện liên quan đến nhiệt độ hoặc căng thẳng uốn cong, hoặc trong điều kiện chu kỳ nơi rò rỉ qua các sợi có thể xảy ra.
3. Phòng hàn cổ
Vòng cổ hàn có một trung tâm dài và chuyển đổi dần dần về độ dày ở khu vực hàn cuối nối chúng với ống.Các coni coni cung cấp tăng cường quan trọng cho các vòm và kháng cự cho dishingLoại miếng kẹp này được ưa thích cho các điều kiện dịch vụ nghiêm trọng do áp suất cao, nhiệt độ dưới không hoặc cao.
4. Bị mù.
Vòng tròn bị mù được sử dụng để làm trắng các đầu của đường ống, van và lỗ hổng bình áp suất.Blind Flanges có thể xử lý căng thẳng cao từ áp suất bên trong và tải baud vì căng thẳng tối đa trong blind flange là căng thẳng uốn cong ở trung tâm.
5. Socket Weld Flanges
Phòng nối hàn được phát triển để sử dụng trên đường ống áp suất cao kích thước nhỏ.dây chuyền hàn ổ cắm là mạnh mẽ hơn và có độ bền mệt mỏi lớn hơn gấp đôi hàn một slide-on dây chuyền. Các điều kiện lỗ trơn tru có thể dễ dàng đạt được bằng cách nghiền hàn bên trong.
6. Flanges khớp đùi
Lớp lưng lưng thường được sử dụng trong hệ thống đường ống thép hợp kim carbon hoặc thép hợp kim thấp cần phải tháo rời thường xuyên để kiểm tra và làm sạch.Chúng không nên được sử dụng ở bất kỳ điểm nào mà căng thẳng uốn cong nghiêm trọng xảy ra.
Ứng dụng
- Hệ thống đường ống dẫn dầu, khí và các chất lỏng khác
- Thiết bị lọc dầu và chế biến hóa chất
- Máy trao đổi nhiệt và nồi hơi
- Thiết bị sản xuất điện
- Các giàn khoan ngoài khơi
