| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | API, PED, |
| Số mô hình: | EN1092-1 304L |
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 1000 tấn mỗi tháng |
| Thương hiệu: | YUHONG | Tiêu chuẩn: | EN1092-1 |
|---|---|---|---|
| Vật liệu: | 304L | PN: | 10, 16 |
| DN: | 50, 100 | Loại: | 01/Một |
| Thiết kế mặt bích: | Nhiều | Ứng dụng: | Hệ thống điều khiển thủy lực |
| Làm nổi bật: | en1092-1 Vòng hàn phẳng,1.4404 Phân hàn phẳng,1.4307 Phân hàn phẳng |
||
Phân hàn phẳng EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16
YUHONG'S mỗi phân loại được dán nhãn bằng chữ EN 1092-1 (tức là tiêu chuẩn tham khảo) theo sau là một số hai chữ số cho thấy cấu trúc của sườn,và một chữ cái chỉ ra loại bề mặt niêm phong của miếng kẹp.

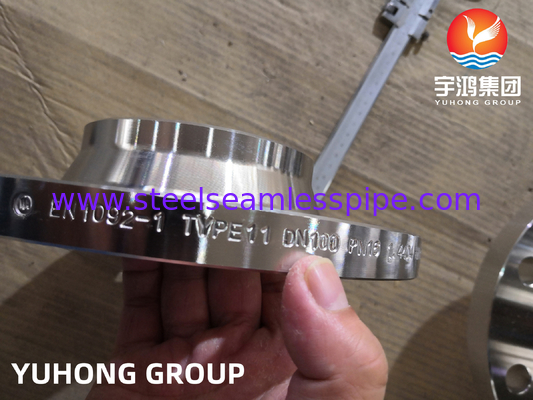

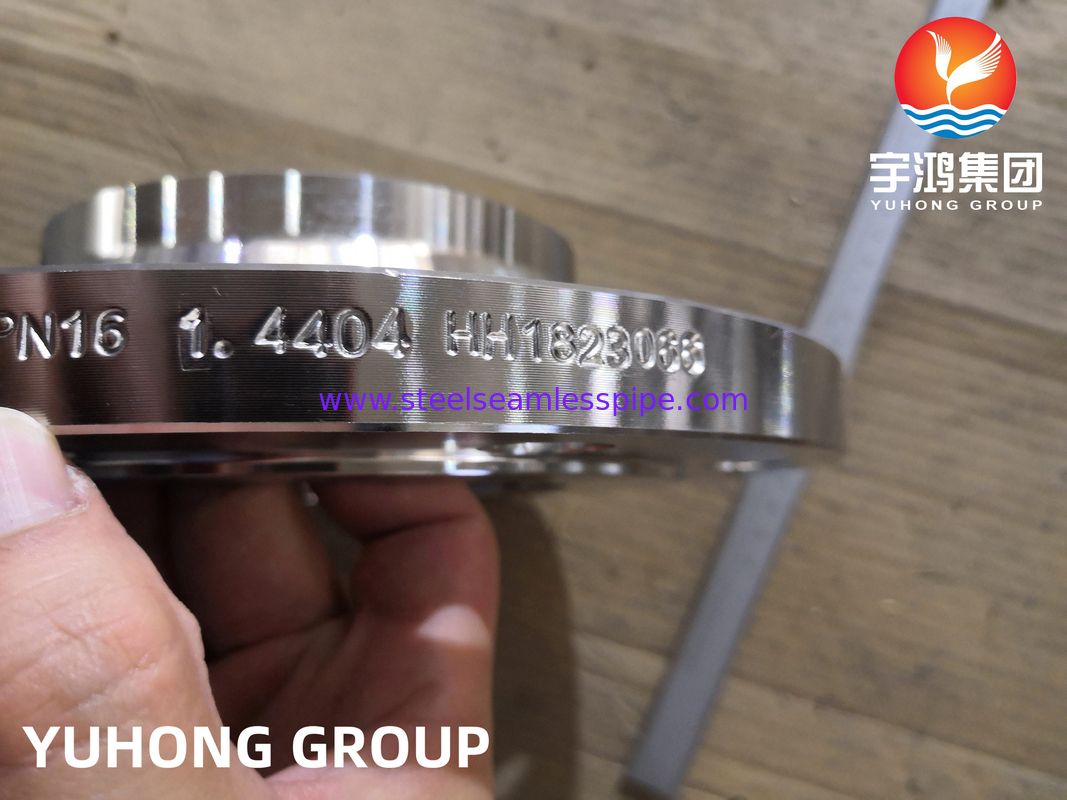

Nhãn trên mặt của tất cả các loại vòm không chỉ bao gồm chữ EN 1092-1 TYPE___, mà còn có thông tin liên quan đến PN,DN và đúc của nguyên liệu thô được sử dụng để tạo ra sườn.
Các nước châu Âu chủ yếu lắp đặt vòm theo tiêu chuẩnTiêu chuẩn EN 1092-1 FLANGETương tự như tiêu chuẩn vòm ASME, tiêu chuẩn EN 1092-1 có các hình thức vòm cơ bản, chẳng hạn như vòm cổ hàn, vòm mù, vòm vòm vòm, vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vòm vVòng sợi (vòng ISO7-1 thay vì NPT), hàn trên cổ áo, cổ áo ép, và miếng kẹp thích hợp như miếng kẹp GD.Các hình thức khác nhau của các vòm trong EN 1092-1 (European Standard Euronorm) được chỉ ra trong tên vòm thông qua loại.
| Loại vòm (loại) như trong DIN EN 1092-1 | |
| Tiêu chuẩn EN 1092-1 loại 01 (bảng [slip-on] flanges for welding) | 13 (bánh trục trục trục trục) |
| Tiêu chuẩn EN 1092-1 loại 02 (Các miếng lót tấm lỏng với vòng cổ tấm hàn) | 21 (Flanges tích hợp) |
| EN 1092-1 loại 04 (Flanges tấm lỏng với vòng cổ hàn) | 32 (Đường dây chuyền tấm hàn) |
| EN 1092-1 loại 05 (Blank [blind] flanges) | 33 (các đầu ống bị đập) |
| EN 1092-1 loại 11 (Flanges thắt hàn) | EN 1092-1 34 (Đồng dây chuyền dây chuyền) |
| EN 1092-1 12 (băng trượt trượt trượt để hàn) | 36 (đồng cổ với cổ dài) |
| 37 (đặt cổ áo) | |
| Thể loại: | X2CrNi18-9 |
| Số: | 1.4307 |
| Phân loại: | Thép không gỉ austenit |
| Mật độ: | 7.9 g/cm3 |
| Lưu ý: | ASTM/ASME |
|---|---|
| 1.4301 /1.4307 | AISI 304 / 304L |
| 1.4401 / 1.4404 | AISI 316 / 316L |
| 1.4541 | AISI 321 |
| 1.4571 | AISI 316Ti |
Tính chất
| Kích thước: | DN50 2" (ø 60,3 mm) |
|---|---|
| Kích thước lỗ (mm): | 60.3 |
| Loại vật liệu: | 304 (L) |
| Giai đoạn áp suất: | PN10, PN16 |
| Số lỗ: | 4 x M16 |
| Chiều kính bên ngoài (mm): | 165 |
| Khoảng cách lỗ: | 125 mm |
Kích thước
| Chiều A | 20 |
|---|---|
| Biện diện B | 165 |
| Chiều C | 60,3 |
| Chiều D | |
| Chiều E | 125 |
| Hình thức: các loại mặt liên lạc | DIN EN 1092-1 |
|---|---|
| Không có gương mặt cao | Biểu mẫu A |
| Mặt nâng (Rz = 160 Mechanical Turn) | Mẫu B1 |
| Mặt được nâng lên (Rz = 40 Mechanical Turn) | Mẫu B1 |
| Mặt nâng (Rz = 16 Mechanical Turn) | Mẫu B2 |
| Ngôn ngữ theo DIN2512 | Biểu mẫu C |
| Đường rãnh theo DIN 2512 | Biểu mẫu D |
| Đàn ông Theo DIN 2513 | Mẫu E |
| Phụ nữ Theo DIN 2513 | Biểu mẫu F |
| Phụ nữ Theo DIN 2514 | Biểu mẫu G |
| Đàn ông Theo DIN 2514 | Biểu mẫu H |
