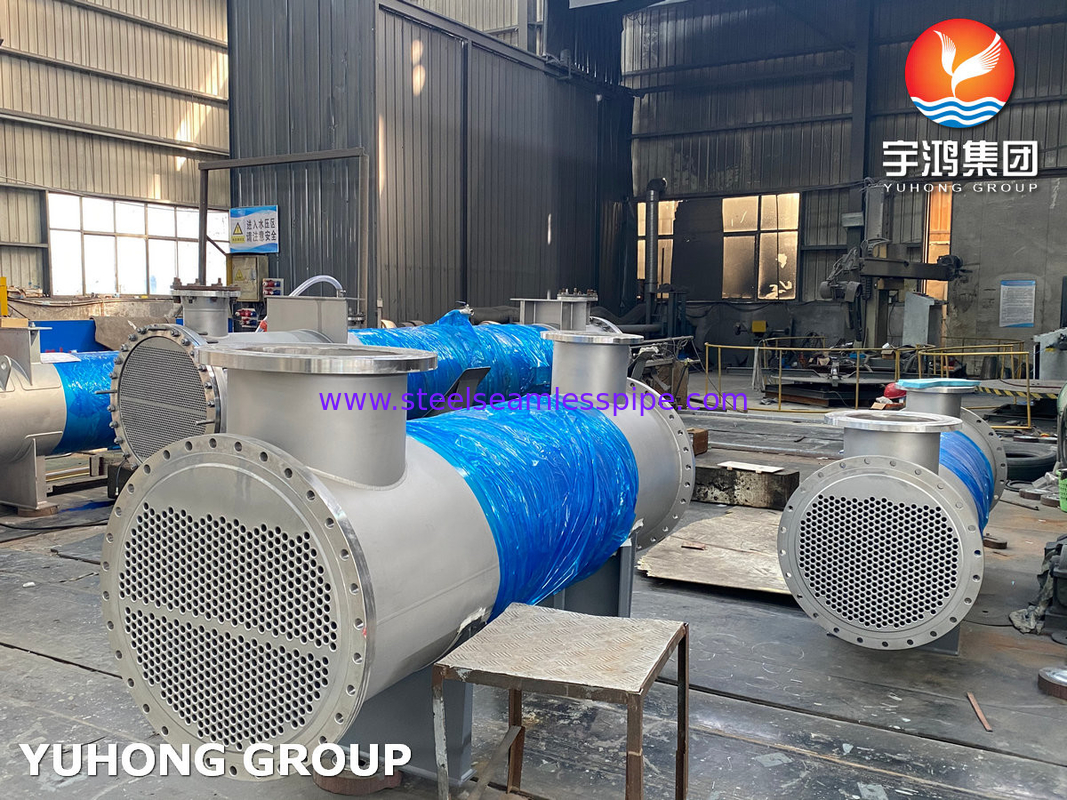

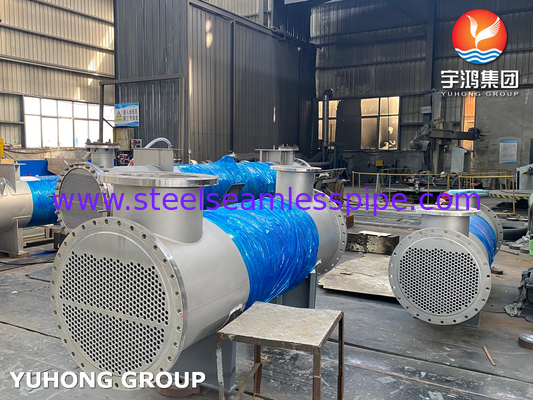

Tube Bundle Heat Exchanger Condenser

Các gói ống cho thiết bị trao đổi nhiệt có thể được chế tạo cho các ứng dụng chất lỏng-vôi hoặc hơi nước-vôi.Các gói có thể được sử dụng cho các ứng dụng bao gồm các quy trình công nghiệp và sưởi ấm hoặc làm mát nước thương mại.

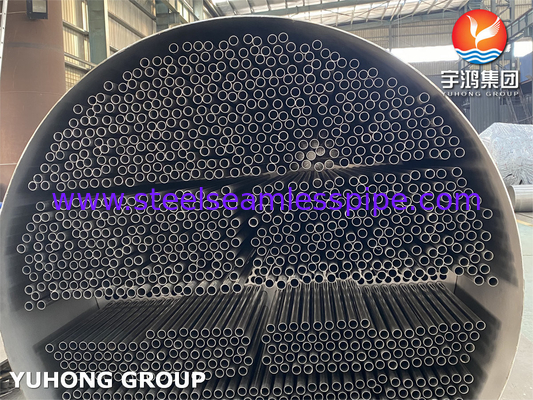

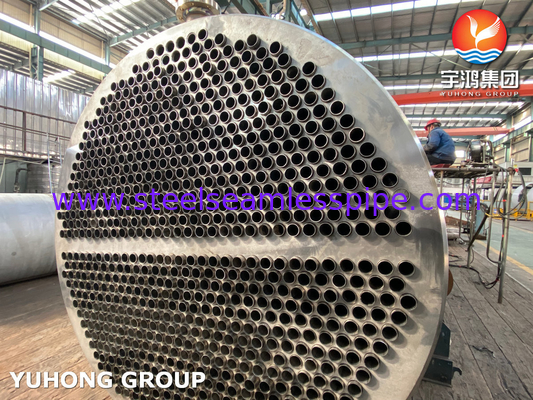

Máy trao đổi nhiệt ống là một thiết bị trao đổi nhiệt điển hình làm cho hai chất lỏng với nhiệt độ khác nhau để trao đổi nhiệt.một chất lỏng có thể được làm mát xuống và chất lỏng khác có thể được làm nóng để đáp ứng nhiệt độ cần thiết. ống gói thu thập nhiều nhóm của ống dày đặc đóng gói như một lõi bức xạ, bên ngoài được lắp đặt với một vỏ bể ống làm từ tấm thép bình áp suất,khi chất lỏng hoặc khí nóng được lưu thông trong gói ống, diện tích bề mặt kết hợp lớn của các ống sẽ mang lại hiệu suất trao đổi nhiệt hiệu quả để chuyển nhiệt vào nước vỏ bể và làm mát các chất lỏng trong ống.

Có hai loại ống khác nhau: ống thẳng và ống U. Tùy thuộc vào yêu cầu và ứng dụng cụ thể, có các tùy chọn vật liệu ống sau:

Bụi thép carbon: ASTM A179/ASME SA179/179M, ASTM A192

Các ống thép hợp kim: ASTM A213 T5, T9, T11, T22, T91

Các ống đồng: ASTM B111 C44300, C70600, C71500

Ứng dụng:

Sản xuất hóa chất


Ngành công nghiệp dầu mỏ


Năng lượng


Dược phẩm

Đàn ống thẳng VS Đàn ống U

Gói ống thẳng: Gói ống đầu tiên và trước đây được sử dụng phổ biến được cấu hình bằng ống thẳng.chất lỏng nóng được bơm qua gói theo đường thẳng từ một đầu của vỏ bể đến đầu khác của vỏ bểLoại này là hiệu quả, nhưng nó đòi hỏi nhiều nỗ lực để mở bể phải loại bỏ các gói để làm sạch hoặc bảo trì..

U Tube Bundle: Đơn vị được khuyến cáo và là gói ống mới được sử dụng phổ biến là bố cục ống U.Các tính năng ấn tượng này là các điểm vào và ra trên cùng một bên của vỏ trên một ống vỏ nắp chia thành hai buồng kínCác ống được sản xuất theo hình U, nó rời khỏi buồng vào và đi đến đầu đối diện của vỏ và trở lại theo hướng đối diện với buồng ra.Loại bố cục này dễ tháo rời để bảo trì với gói thường được trượt ra như một đơn vị mô-đun. U loại ống bọc cũng phù hợp tốt với sự khác biệt nhiệt độ cao, giảm bớt hầu hết sự mở rộng nhiệt và giảm căng thẳng co lại trong bọc.
