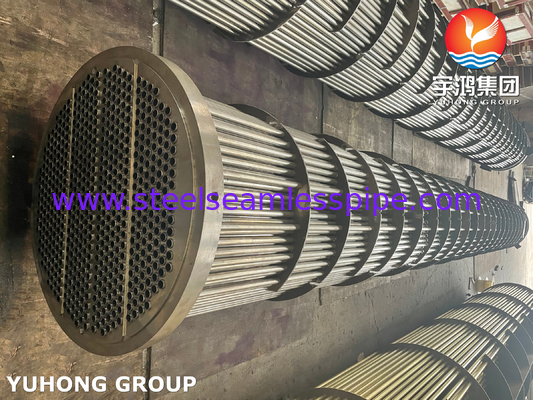

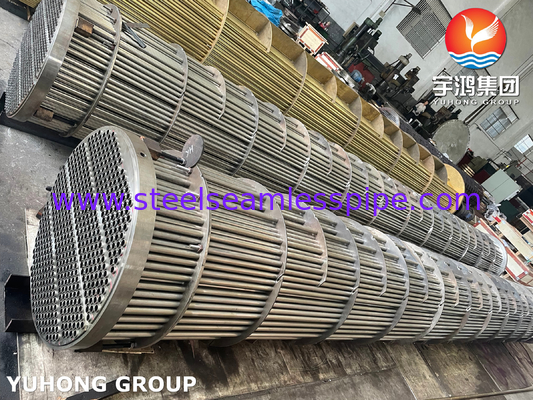

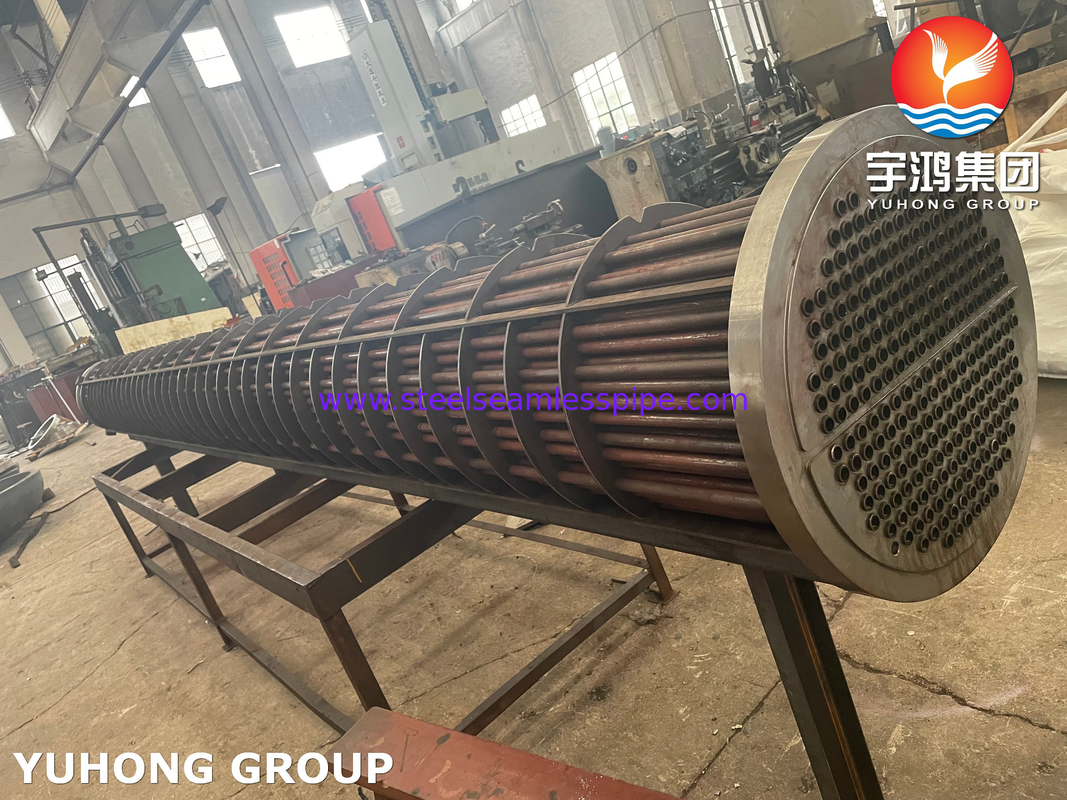

ASTM B111 C68700 Bộ ống đồng hợp kim đồng cho máy trao đổi nhiệt
Máy trao đổi nhiệt vỏ và ốnglà một loại thiết kế trao đổi nhiệt. Nó là loại trao đổi nhiệt phổ biến nhất được sử dụng trong các nhà máy lọc dầu và các quy trình hóa học lớn khác cho các ứng dụng áp suất cao. Như tên của nó cho thấy,loại trao đổi nhiệt này bao gồm một vỏ (một bình áp suất lớn) và một bó ốngMột chất lỏng chảy qua các ống và một chất lỏng khác chảy qua các ống (thông qua vỏ), do đó chuyển nhiệt giữa hai chất lỏng.Nhóm ống này được gọi là một gói ống và có thể bao gồm một số loại ống: ống thẳng, ống có vây dọc, v.v.
Máy trao đổi nhiệt ống và vỏbao gồm một số ống được gắn trong một vỏ hình trụ. Hình 1 cho thấy một thiết bị điển hình trong một nhà máy hóa dầu. Hai chất lỏng có thể được trao đổi cho nhiệt,một chất lỏng chảy qua bên ngoài của các ống và chất lỏng khác chảy qua bên trong các ốngCác chất lỏng có thể đơn pha hoặc hai pha, và có thể chảy song song hoặc chéo / ngược dòng.
Ưu điểm của gói ống đồng
1. Chuyển nhiệt tuyệt vời: Đồng có tính dẫn nhiệt tuyệt vời, có nghĩa là nó chuyển nhiệt hiệu quả từ môi trường này sang môi trường khác.Điều này làm cho các gói ống đồng lý tưởng cho các ứng dụng mà trao đổi nhiệt là quan trọng, chẳng hạn như trong máy trao đổi nhiệt và máy ngưng tụ.
2Chống ăn mòn: Đồng có khả năng chống ăn mòn tự nhiên, làm cho nó bền và lâu dài.Sự chống ăn mòn này giúp đảm bảo tuổi thọ và độ tin cậy của các gói ống đồng, ngay cả trong môi trường khắc nghiệt hoặc khi tiếp xúc với các chất ăn mòn.
3. Sức mạnh và độ tin cậy cao: Đồng là một vật liệu mạnh mẽ và đáng tin cậy, làm cho nó phù hợp cho các ứng dụng nơi các đường ống có thể chịu áp suất cao hoặc căng thẳng cơ học.Các gói ống đồng có thể chịu được áp suất bên trong và bên ngoài cao mà không ảnh hưởng đến tính toàn vẹn cấu trúc của chúng.
4. Dễ chế và lắp đặt: Các gói ống đồng tương đối dễ chế tạo, uốn cong và kết hợp. Điều này làm cho chúng thuận tiện để làm việc trong quá trình lắp đặt và bảo trì.Ngoài ra, các gói ống đồng thường có sẵn trong nhiều kích thước và cấu hình khác nhau, cho phép tùy chỉnh dựa trên các yêu cầu ứng dụng cụ thể.
5Các tính chất kháng khuẩn: Đồng có tính chất kháng khuẩn tự nhiên, có thể giúp ức chế sự phát triển của vi khuẩn và các vi sinh vật khác.Điều này làm cho các gói ống đồng đặc biệt phù hợp cho các ứng dụng trong đó vệ sinh là quan trọng, chẳng hạn như trong ngành công nghiệp thực phẩm và đồ uống hoặc các cơ sở chăm sóc sức khỏe.
Nhìn chung, những lợi thế của việc sử dụng các gói ống đồng làm cho chúng trở thành một lựa chọn phổ biến trong các ứng dụng công nghiệp, nơi chuyển nhiệt, chống ăn mòn, độ bền, độ tin cậy,và dễ dàng sản xuất là những cân nhắc quan trọng.
Máy trao đổi nhiệt ống và vỏ bao gồm bốn phần chính:
Đầu trang trước- Đây là nơi mà chất lỏng đi vào bên của ống trao đổi nhiệt.
Trọng đầu phía sau- Đây là nơi mà chất lỏng bên ống rời khỏi bộ trao đổi nhiệt hoặc trở lại đầu đầu phía trước trong một bộ trao đổi nhiệt với nhiều kênh bên ống.
Lớp ống- bao gồm ống, tấm ống, buffle và tie rod, v.v.
Vỏ- chứa ống.
Vật liệu sử dụng phổ biến cho Máy trao đổi nhiệt ống:
Có hai loại ống khác nhau:
Các ống thẳng và ống U. Tùy thuộc vào yêu cầu và ứng dụng cụ thể, có các tùy chọn vật liệu ống sau:
Bụi thép carbon: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Các ống thép hợp kim: ASTM A213 T5, T9, T11, T22, T91
Các ống đồng hợp kim:ASTM B111 / ASME SB111 C44300, C68700, C70600, C7060X, C71500, C71640
Các ống thép không gỉ:Các loại sản phẩm có thể được sử dụng trong các loại sản phẩm khác.
Các ống hợp kim niken:ASTM B407, ASTM B444, ASTM B622, ASTM B163, ASTM B165, ASTM B167...
Bụi Titanium: ASTM B338
Ứng dụng trao đổi nhiệt:
Máy trao đổi nhiệt được sử dụng rộng rãi trong các hệ thống bốc hơi và sấy trong nhiên liệu hóa thạch và nhà máy điện hạt nhân, tua-bin khí đốt, sưởi ấm và điều hòa không khí, làm lạnh, công nghiệp hóa học, nhà máy dệt may.
Các tính năng chính của bộ trao đổi nhiệt vỏ và ống bao gồm: xây dựng chắc chắn, hiệu suất tuyệt vời, tuổi thọ dài, thiết kế độc đáo, hoạt động trơn tru, có thể chịu được nhiệt độ cao,không ăn mòn, tiết kiệm năng lượng.
Máy trao đổi nhiệt của chúng tôi được sử dụng rộng rãi trong các nhà máy điện, nhà máy lọc dầu, các ngành công nghiệp sản xuất, máy làm mát dầu bôi trơn, các nhà sản xuất nước công nghiệp ngoài khơi, nhà máy hóa chất, sưởi ấm và điều hòa không khí,Máy nén, các nhà máy điện hạt nhân, hệ thống bốc hơi và sấy khô trong các nhà máy dệt may, ngành công nghiệp thực phẩm và sữa và hệ thống làm lạnh.
