| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YuHong |
| Chứng nhận: | ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| Số mô hình: | Tiêu chuẩn ASTM A182 F304L/F316L |
| Số lượng đặt hàng tối thiểu: | 2pcs |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Thùng gỗ dán/Pallet |
| Thời gian giao hàng: | 15-35 ngày (Tùy thuộc vào yêu cầu của khách hàng) |
| Điều khoản thanh toán: | T/T, L/C TRẢ NGAY |
| Khả năng cung cấp: | Theo yêu cầu của khách hàng |
| Tên sản phẩm: | Ống thép không gỉ rèn & vách ngăn | Thông số kỹ thuật: | ASTM A182 |
|---|---|---|---|
| Vật liệu: | F304L/F316L | Kích thước: | Theo yêu cầu bản vẽ của người mua |
| NDT: | 100% PT, UT, PMI | Ứng dụng: | Bộ trao đổi nhiệt dạng ống, nồi hơi, bình chịu áp lực, tuabin hơi, điều hòa không khí trung tâm lớn, |
| Làm nổi bật: | Các bộ đệm tấm ống thép không gỉ,Máy trao đổi nhiệt,ASTM A182 Tube Sheet Baffles |
||

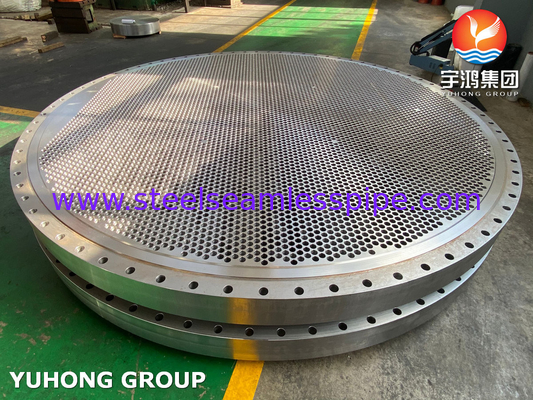

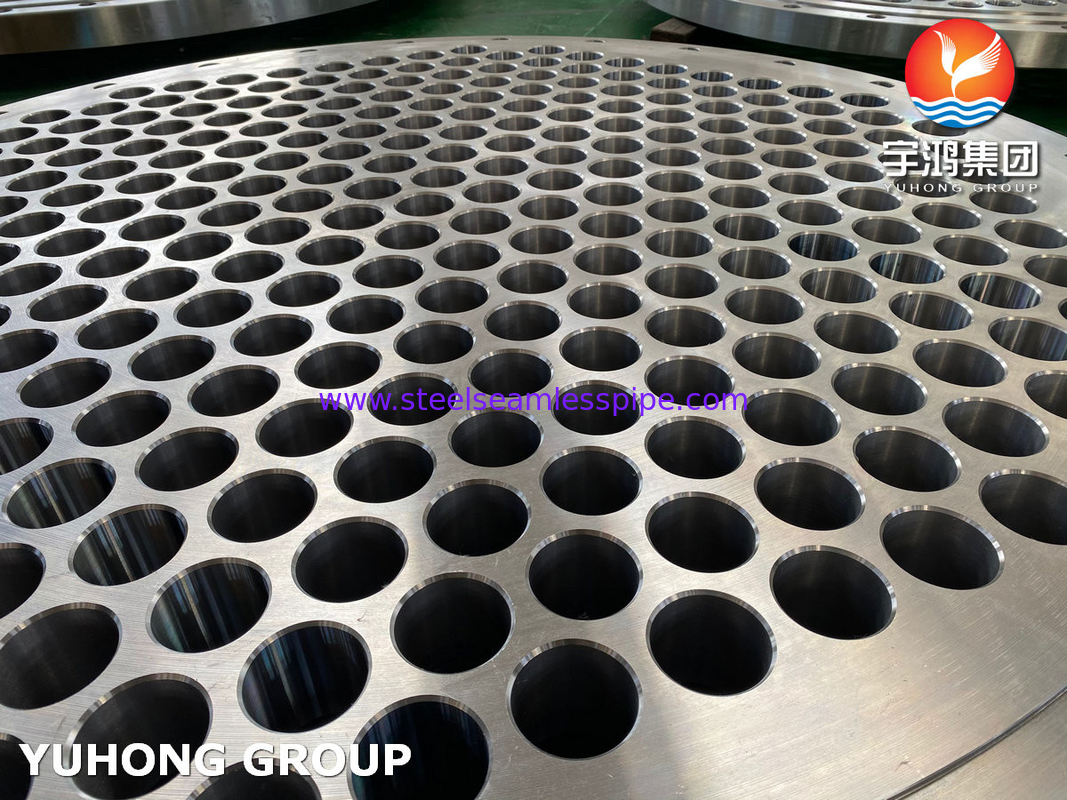

Thép không gỉ ASTM A182 F304L/F316L Tube Sheet&Baffles cho bộ trao đổi nhiệt
Bảng ống và buffle là gì?
Bảng ống: Một tấm ống là một tấm hoặc ống được sử dụng như là sự hỗ trợ cho các ống trong một bộ trao đổi nhiệt.thép không gỉ, hoặc đồng.

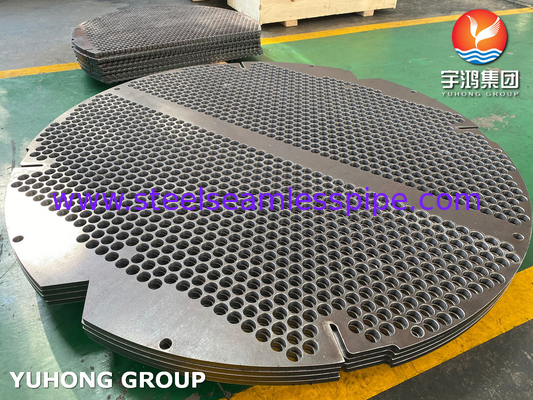

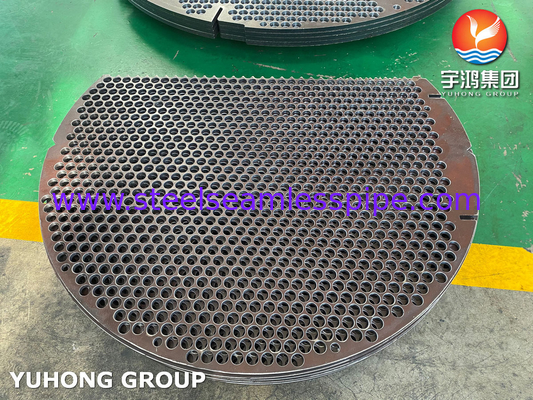

Các bộ đệm: Baffles là các tấm hoặc thiết bị được đặt trong một bộ trao đổi nhiệt để chỉ đạo dòng chảy của chất lỏng và tăng hiệu quả truyền nhiệt.tạo ra nhiễu loạn và tăng cường chuyển nhiệt giữa chất lỏng và các ống. Baffles có thể được làm bằng nhiều vật liệu khác nhau, bao gồm kim loại, tổng hợp và gốm sứ.
Các đặc tính và lợi thế chính của các tấm ống và bộ chống sóng là gì?
1.Bảng ống:
(1)Các đặc tính chính:
- Sức mạnh cao và ổn định để hỗ trợ trọng lượng và áp suất của các ống
- Đặc tính chuyển nhiệt tốt để đảm bảo trao đổi nhiệt hiệu quả giữa chất lỏng và ống
- Sự tương thích của vật liệu với ống và môi trường trao đổi nhiệt để ngăn ngừa ăn mòn và xói mòn
(2)Ưu điểm:
- Cung cấp một anchorage cơ học an toàn của các ống
- Cho phép dễ dàng loại bỏ và thay thế các ống riêng lẻ để bảo trì và làm sạch
- Có thể được thiết kế để chứa các kích thước ống khác nhau và cấu hình để tối ưu hóa chuyển nhiệt
2.Đánh bóng:
(1)Các đặc tính chính:
- Khả năng thúc đẩy nhiễu loạn trong chất lỏng, làm tăng hiệu quả chuyển nhiệt
- Chống biến dạng hoặc hư hỏng do tốc độ và áp suất chất lỏng cao trong bộ trao đổi nhiệt
- Sự tương thích của vật liệu với môi trường chất lỏng và trao đổi nhiệt để ngăn ngừa ăn mòn và xói mòn
(2)Ưu điểm:
- Tăng cường chuyển nhiệt bằng cách tăng diện tích bề mặt của các ống tiếp xúc với chất lỏng
- Giảm khả năng các vùng chết hoặc khu vực lưu lượng thấp trong bộ trao đổi nhiệt có thể dẫn đến giảm hiệu suất
- Có thể được thiết kế trong một loạt các hình dạng và cấu hình để tối ưu hóa dòng chảy chất lỏng và hiệu quả chuyển nhiệt
Phương pháp phân tích bảng ống
Hiển thị tiêu chuẩn để sử dụng để phân tích:
- TEMA - Hiệp hội các nhà sản xuất máy trao đổi ống
-ASME - ASME Phần VIII, Phần 1, Phần UHX hoặc ASME Phần VIII, Phần 2, Phần 4
- Tùy chọn được chọn trong mã thiết kế xác định liệu phần mềm có sử dụng Phân khúc 1 hay Phân khúc 2.
-PD 5500 (mã số Anh) - Mã tàu áp suất Anh, Phần 3.9, Lớp ống trao đổi nhiệt phẳng
- EN-13445
| Biểu tượng cấp | Số UNS | Đồng hợp kim | Các yếu tố | Thành phần% |
| F316L | S31603 | 18 crôm, 8 niken, biến đổi với molybden, carbon thấp 316LG |
Carbon | 0.030 tối đa |
| Mangan | 2.00 tối đa | |||
| Phosphor | 0.045 tối đa | |||
| Lưu lượng | 0.030 tối đa | |||
| Silicon | 1.00 tối đa | |||
| Nickel | 10.0-15.0 | |||
| Chrom | 16.0-18.0 | |||
| Molybden | 2.00-3.00 | |||
| Nitơ | 0.10 |
F304LThành phần hóa học:
| C | Thêm | P | S | Vâng | Ni | Cr |
| 0.03 | 2 | 0.045 | 0.03 | 1 | 8-13 | 18-20 |
Các ứng dụng của các tấm ống và phao là gì?
Các tấm ống và pha lê thường được sử dụng trong các bộ trao đổi nhiệt trong các ngành công nghiệp khác nhau, bao gồm:
1Dầu và khí: Máy trao đổi nhiệt được sử dụng để chuyển nhiệt giữa chất lỏng nóng và lạnh trong các nhà máy lọc dầu, nhà máy chế biến khí và các cơ sở hóa dầu.
2. Sản xuất điện: Máy trao đổi nhiệt được sử dụng trong các nhà máy điện để chuyển nhiệt từ hơi nước hoặc khí sang nước, sau đó được sử dụng để tạo ra điện.
3Xử lý hóa học: Máy trao đổi nhiệt được sử dụng trong các cơ sở xử lý hóa học để chuyển nhiệt giữa các chất lỏng trong sản xuất các hóa chất khác nhau.
4Thực phẩm và đồ uống: Máy trao đổi nhiệt được sử dụng trong sản xuất thực phẩm và đồ uống để làm mát hoặc làm nóng các thành phần trong quá trình chế biến.
5. HVAC: Máy trao đổi nhiệt được sử dụng trong hệ thống sưởi ấm, thông gió và điều hòa không khí để chuyển nhiệt giữa không khí và chất lỏng, giúp điều chỉnh nhiệt độ và độ ẩm trong nhà.
Trong tất cả các ngành công nghiệp này, các tấm ống và pha lê đóng một vai trò quan trọng trong việc đảm bảo chuyển nhiệt hiệu quả và duy trì tính toàn vẹn cấu trúc của bộ trao đổi nhiệt.
