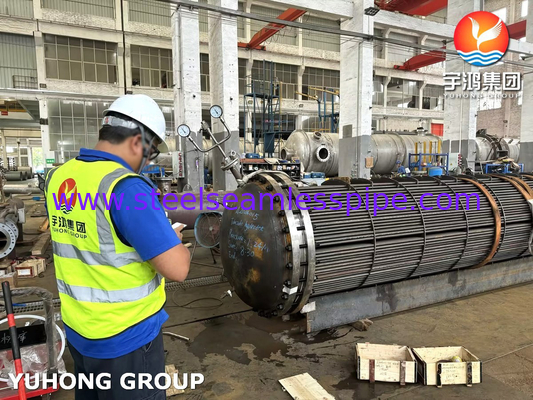

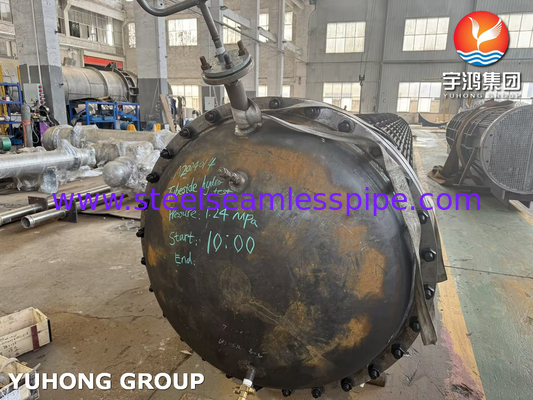

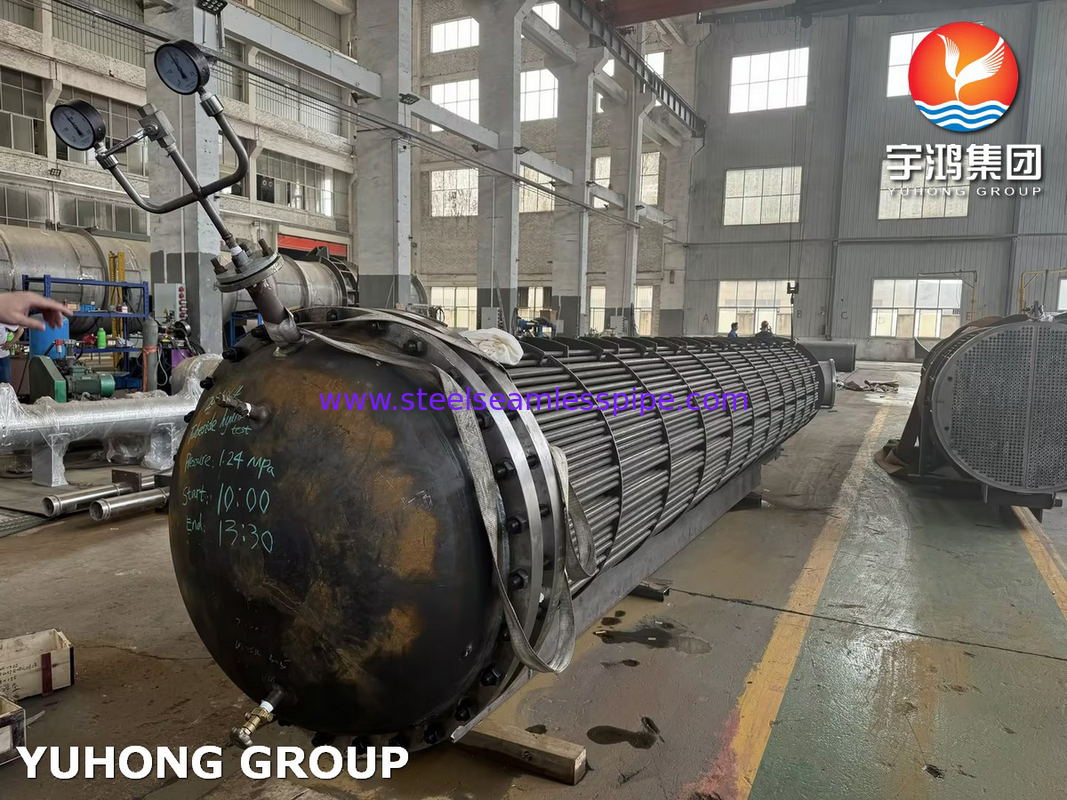

Chuỗi trao đổi nhiệt ống U - ống tùy chỉnh cho lọc dầu

Tổng quan

Một bộ trao đổi nhiệt ống là một loại bộ trao đổi nhiệt được sử dụng rộng rãi trong các ngành công nghiệp khác nhau để truyền nhiệt hiệu quả giữa hai chất lỏng.một chất lỏng chảy bên trong ống trong khi chất lỏng khác chảy xung quanh bên ngoài ốngThiết kế này cho phép một diện tích bề mặt lớn để chuyển nhiệt, làm cho nó trở thành một cách hiệu quả để trao đổi nhiệt giữa hai chất lỏng.

Máy trao đổi nhiệt ống có các cấu hình khác nhau, chẳng hạn như máy trao đổi nhiệt vỏ và ống, máy trao đổi nhiệt ống kép và máy trao đổi nhiệt nhiều ống.Chúng được sử dụng trong các ứng dụng có nhiệt độ và áp suất cao, chẳng hạn như trong chế biến hóa chất, sản xuất điện và hệ thống HVAC.

Các loại máy trao đổi nhiệt ống:

• Máy trao đổi nhiệt bằng tấm ống cố định

Loại trao đổi nhiệt này có một tấm ống tích hợp và vỏ.một vòng bù đắp (hoặc khớp mở rộng) có thể được thêm vào một vị trí thích hợp trên vỏ để bù đắp các vấn đề gây ra bởi sự mở rộng nhiệtLoại trao đổi nhiệt này có cấu trúc đơn giản và giá tương đối thấp, nhưng làm sạch và bảo trì tương đối khó, làm cho nó phù hợp với các chất lỏng không dễ bị quy mô.

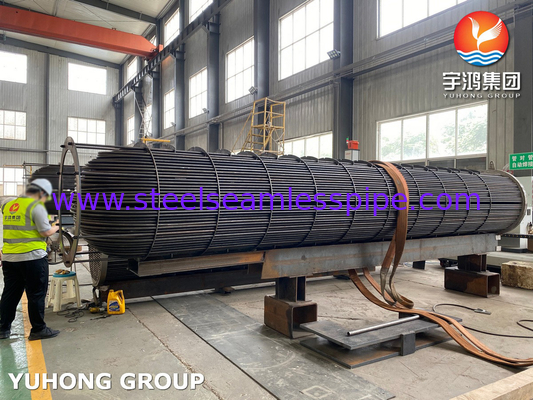

• Máy trao đổi nhiệt ống hình U

Mỗi ống có hình chữ U, và lối vào và lối ra của chất lỏng nằm ở cả hai bên.cho phép mỗi ống mở rộng và thu hẹp tự do để giải quyết vấn đề mở rộng nhiệtLoại trao đổi nhiệt này có cấu trúc đơn giản, trọng lượng nhẹ và phù hợp với môi trường nhiệt độ cao và áp suất cao.làm sạch mặt ống là tương đối khó khăn và đòi hỏi phải sử dụng chất lỏng không dễ dàng quy mô.

• Máy trao đổi nhiệt đầu nổi

Loại trao đổi nhiệt ống này có tấm ống ở cả hai đầu, và một đầu không được kết nối với vỏ, được gọi là đầu nổi.các gói và đầu nổi có thể tự do mở rộng và thu hẹp dọc theo hướng trục để chống lại căng thẳng gây ra bởi sự khác biệt nhiệt độLoại trao đổi nhiệt này có cấu trúc phức tạp, nhưng tương đối dễ làm sạch và bảo trì, và có thể được sử dụng trong một loạt các lĩnh vực ứng dụng.Các đầu nổi nhỏ có thể bị rò rỉ bên trong, dẫn đến giá cao hơn.

Ưu điểm của máy trao đổi nhiệt ống:

• Chi phí bảo trì thấp
• Áp suất làm việc cao
• Nhiệt độ làm việc cao
• Xử lý các sản phẩm hạt hoặc sợi
• Kiểm tra và tháo dỡ dễ dàng
• An toàn cao trong các quy trình aseptic
• Dễ mở rộng

Máy trao đổi nhiệt ống (máy trao đổi nhiệt ống cố định) Thành phần bên trong

Như tên gọi cho thấy, các tấm ống và vỏ ở cả hai đầu của bộ trao đổi nhiệt tấm ống cố định được kết nối và cố định bằng cách hàn.Do việc cố định các tấm ống ở cả hai đầu, mặt vỏ không thể được làm sạch cơ khí và không thể được sử dụng trong các tình huống có sự khác biệt nhiệt độ lớn để tránh tổn thương do căng thẳng.nó vẫn không thể ngăn chặn việc áp dụng rộng rãi loại trao đổi nhiệt này, cuối cùng là do sản xuất đơn giản, kinh tế tốt và hiệu suất ban đầu tuyệt vời.

Ứng dụng:

• Hệ thống HVAC: Máy trao đổi nhiệt là thành phần không thể thiếu trong hệ thống sưởi ấm, thông gió và điều hòa không khí.Chúng chuyển nhiệt giữa không khí và một chất lỏng (như nước hoặc chất làm mát) để làm nóng hoặc làm mát không gian trong nhà.
• Các quy trình công nghiệp: Nhiều quy trình công nghiệp đòi hỏi kiểm soát nhiệt độ chính xác. Máy trao đổi nhiệt được sử dụng để điều chỉnh nhiệt độ trong chế biến hóa chất, lọc dầu, sản xuất điện,chế biến thực phẩm, và sản xuất dược phẩm.
• Làm lạnh và làm mát: Máy trao đổi nhiệt đóng một vai trò quan trọng trong chu kỳ làm lạnh, nơi chúng chuyển nhiệt từ chất làm lạnh sang môi trường bên ngoài, do đó làm mát không gian bên trong.
• Năng lượng tái tạo:Máy trao đổi nhiệt được sử dụng trong các hệ thống năng lượng tái tạo như thu nhiệt mặt trời và nhà máy điện địa nhiệt để chuyển nhiệt từ các nguồn tái tạo sang các môi trường có thể sử dụng như nước hoặc không khí.
• Ô tô: Trong xe hơi, bộ trao đổi nhiệt được sử dụng trong hệ thống làm mát để điều chỉnh nhiệt độ động cơ bằng cách chuyển nhiệt từ chất làm mát sang không khí thông qua bộ tản nhiệt.
• Thu hồi nhiệt thải: Máy trao đổi nhiệt có thể thu và tái sử dụng nhiệt thải từ các quy trình công nghiệp hoặc khí thải, cải thiện hiệu quả năng lượng và giảm chi phí hoạt động.
• Thiết bị gia dụng: Chúng có mặt trong các thiết bị gia dụng như tủ lạnh, máy điều hòa không khí và máy sưởi nước, nơi chúng tạo điều kiện chuyển nhiệt để duy trì nhiệt độ mong muốn.
• Máy bơm nhiệt: Những thiết bị này sử dụng bộ trao đổi nhiệt để chuyển nhiệt giữa môi trường trong nhà và ngoài trời cho mục đích sưởi ấm hoặc làm mát trong các tòa nhà dân cư và thương mại.
