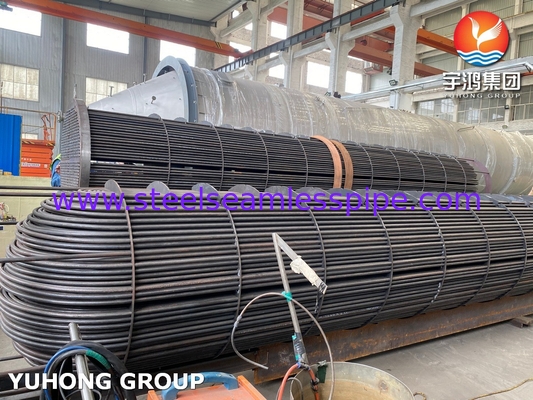

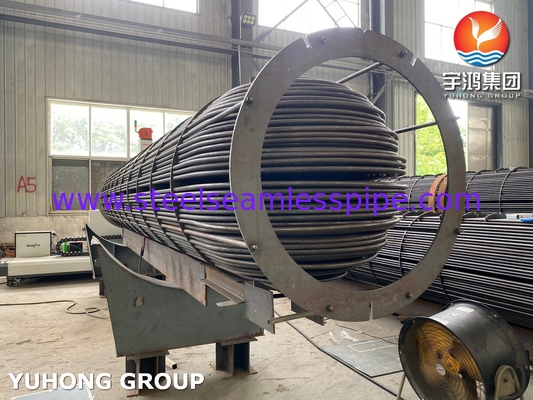

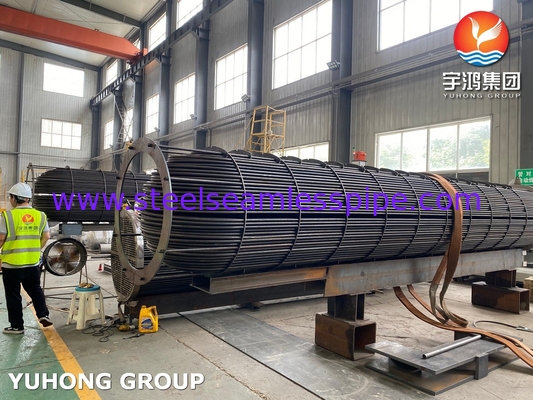

ASME U Stamped Tube Bundle Assembly với bộ trao đổi nhiệt liền mạch U Bend Tube

Bộ ghép ống với ống trao đổi nhiệt U-Bend liền mạch

Thiết kế của gói ống hình chữ U cho phép chuyển nhiệt hiệu quả trong khi phù hợp với sự mở rộng nhiệt, làm cho chúng trở thành một lựa chọn thuận lợi trong nhiều kịch bản.Các cấu hình ống U có các phần thẳng của ống được uốn cong thành hình U, cho phép hai luồng chất lỏng trao đổi nhiệt khi chúng chảy theo hướng ngược lại.khi hai chất lỏng chảy theo hướng ngược lạiCác đầu của các ống thường được kết nối với một đầu, cho phép chất lỏng đi vào và ra khỏi bộ trao đổi nhiệt.

Vật liệu sử dụng phổ biến cho Máy trao đổi nhiệt Tube Bundle

Có hai loại ống khác nhau: ống thẳng và ống U. Tùy thuộc vào yêu cầu và ứng dụng cụ thể, chẳng hạn như:

Các ống thép carbon:ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Các ống thép hợp kim:ASTM A213 T5, T9, T11, T22, T91

Các ống thép không gỉ:ASTM A213 TP304, TP304L, TP316L, TP321, vv

Các ống hợp kim niken:ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, vv
Các ống đồng:ASTM B111 C70600, C68700, C71500, C44300, v.v.

Máy trao đổi nhiệt là các thiết bị được sử dụng để chuyển nhiệt từ một nguồn đến một nguồn khác.Một trong những chất lỏng chảy qua các gói ống trong khi một dòng chảy qua vỏNhiệt sau đó chuyển từ một chất lỏng sang chất lỏng khác thông qua bên ống hoặc bên vỏ của bộ trao đổi.Máy trao đổi nhiệt và các gói ống có thể được làm từ nhiều loại vật liệu có sẵn. Commercial Coils cung cấp cả các gói ống thẳng và các gói ống U.

Dòng ống thẳng vs Dòng ống U

Cả hai loại gói ống đều có lợi thế và ứng dụng riêng tùy thuộc vào các yếu tố như yêu cầu bảo trì, cân nhắc chi phí và điều kiện hoạt động.Sự lựa chọn giữa ống thẳng và U ống gói thường phụ thuộc vào nhu cầu cụ thể và ưu tiên của hệ thống trao đổi nhiệt.

Bộ ống thẳng:

1Thiết kế hiệu quả, với chất lỏng nóng chảy thẳng qua các ống.

2Cần nhiều nỗ lực hơn để mở vỏ bể để làm sạch hoặc bảo trì.

3Chi phí lắp đặt thấp hơn so với gói ống U.

U Tube Bundle:

1Các điểm vào và ra ở cùng một phía, giúp bảo trì dễ dàng hơn.

2Các ống hình U cho phép mở rộng nhiệt mà không làm căng các gói.

3Thiết kế đơn vị mô-đun cho phép tháo rời dễ dàng hơn để bảo trì.

4- Thích hợp cho sự khác biệt nhiệt độ cao.

Ứng dụng

Các gói ống được sử dụng trong một loạt các ứng dụng cần chuyển nhiệt.

• Hệ thống HVAC
• Xử lý hóa học
• Sửa dầu và khí đốt
• Sản xuất điện
• chế biến thực phẩm và đồ uống
• Sản xuất thuốc

Trong mỗi ứng dụng này, các chùm ống được sử dụng để chuyển nhiệt từ một chất lỏng sang chất lỏng khác. Ví dụ, trong hệ thống HVAC, các chùm ống có thể được sử dụng để chuyển nhiệt từ nước nóng sang không khí lạnh,trong khi trong một nhà máy chế biến hóa chấtThiết kế cụ thể của các đường ống sẽ phụ thuộc vào các yêu cầu của ứng dụng.
