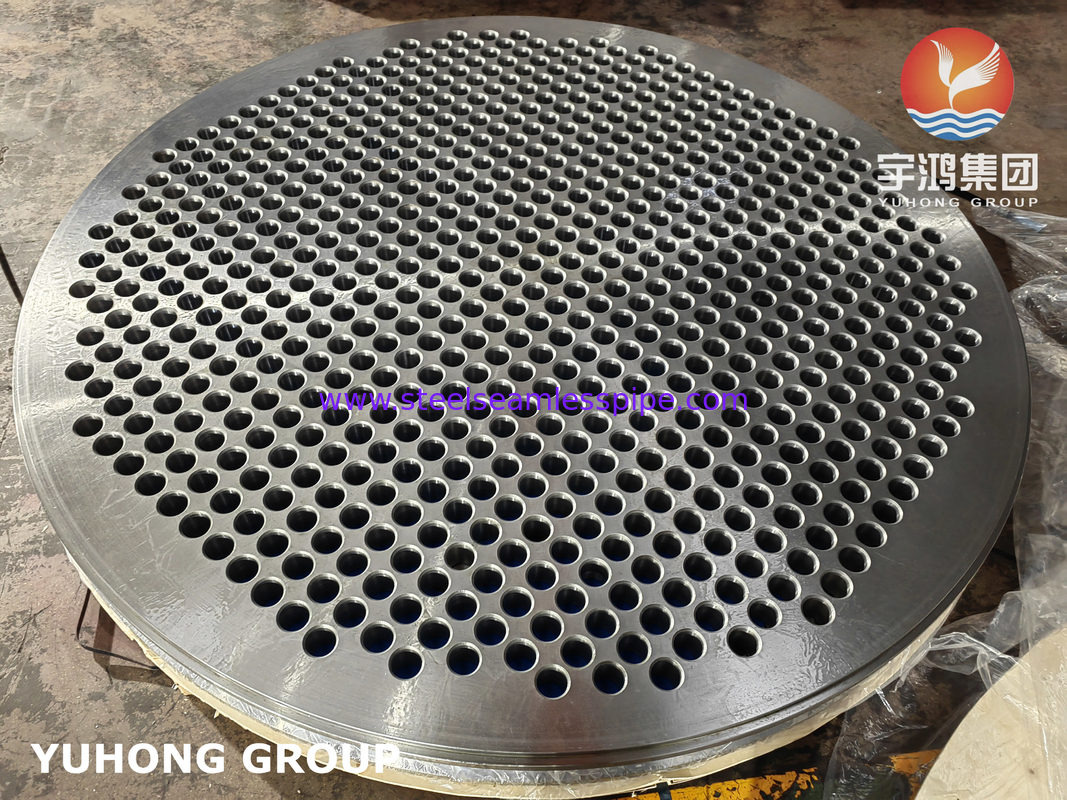

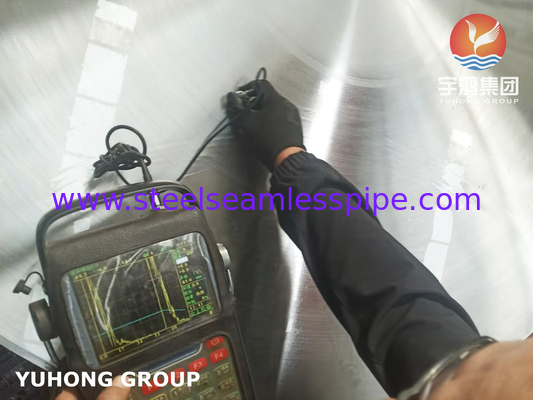

Bộ phận trao đổi nhiệt SA516 GR.70N

Tổng quan

SA516 Bảng ống lớp 70thường được sử dụng trong xây dựng máy trao đổi nhiệt, bình áp suất và nồi hơi, nơi chức năng của nó là hỗ trợ các ống, đảm bảo niêm phong đúng cách,và quản lý các điều kiện áp suất cao và nhiệt độ caoBảng ống là một thành phần quan trọng trong máy trao đổi nhiệt, vì nó phục vụ như là giao diện giữa các ống và vỏ, tạo điều kiện chuyển nhiệt trong khi duy trì tính toàn vẹn cấu trúc.

SA516 Bảng ống lớp 70 là một thành phần quan trọng trong thiết kế bình áp suất và bộ trao đổi nhiệt.và khả năng chống nhiệt độ và áp suất vừa phải làm cho chúng lý tưởng cho một loạt các ứng dụng công nghiệp, đặc biệt là trong các ngành hóa chất, hóa dầu và sản xuất điện.Điều trị bề mặt hoặc hợp kim bổ sung có thể cần thiết để đảm bảo hiệu suất và độ tin cậy lâu dài.

Các đặc điểm chính của SA516 lớp 70:

1Tài sản vật liệu:

• Vật liệu cơ bản: SA516 lớp 70 là thép carbon có hàm lượng carbon tương đối thấp và độ bền kéo tốt. Nó thường được sử dụng trong các bình áp suất,và việc đưa nó vào một tấm ống đảm bảo rằng cấu trúc có thể chịu được áp suất cao và biến động nhiệt độ.
• Sức mạnh kéo: 70-90 ksi (485-620 MPa) cung cấp sức mạnh đủ để xử lý căng thẳng cơ học trong các hệ thống áp suất cao.
• Sức mạnh năng suất: ≥ 38 ksi (260 MPa), đảm bảo tấm ống có thể xử lý tải trọng đáng kể mà không bị biến dạng vĩnh viễn.
• Chiều dài: Ít nhất 20% trong 8 inch (200 mm), đảm bảo một mức độ linh hoạt và độ dẻo dai trong hoạt động.
• Độ cứng: Thông thường trong phạm vi 138 ′′ 179 HB (Brinell), cung cấp độ cứng đủ để chống mòn và va chạm.

2Sản xuất và chế biến:

• Xây dựng ống: Lớp ống thường là một tấm thép dày, rắn hoặc một bộ phận rèn được khoan hoặc gia công để chứa các ống.Các lỗ được khoan cẩn thận với độ chính xác để đảm bảo sự sắp xếp đúng và để tránh rò rỉ tại giao diện ống-bảng ống.
• Khả năng hàn: SA516 lớp 70 được biết đến với khả năng hàn tốt của nó, rất quan trọng cho việc sản xuất tấm ống.Vật liệu có thể được hàn bằng các phương pháp thông thường như SMAW (Đá hàn cung kim loại được bảo vệ), SAW (Phối kẽm kẽm), và GTAW (Phối kẽm kẽm khí Tungsten).
• Điều trị nhiệt: Sau khi chế tạo, các tấm ống thường được điều trị nhiệt (ví dụ, bình thường hoặc giảm căng thẳng) để giảm căng thẳng bên trong và cải thiện độ dẻo dai.Điều này đặc biệt quan trọng trong các ứng dụng áp suất cao, nơi vết nứt hoặc khiếm khuyết có thể dẫn đến thất bại.

3Chống ăn mòn:

• Trong khi SA516 lớp 70 có một số khả năng chống ăn mòn chung, các tấm ống tiếp xúc với hóa chất khắc nghiệt hoặc môi trường ăn mòn có thể yêu cầu lớp phủ bổ sung, lớp lót,hoặc hợp kim chống ăn mòn để sử dụng lâu dài.
• Đối với các ứng dụng trong môi trường mà ăn mòn là một mối quan tâm, các phương pháp xử lý bề mặt bổ sung hoặc việc sử dụng hợp kim như Inconel hoặc Hastelloy cho các ống có thể cần thiết.

4Hiệu suất cơ khí dưới áp suất:

• Kháng áp cao: tấm ống phải chịu được áp suất bên trong của chất lỏng lưu thông qua các ống.đảm bảo rằng tấm ống có thể chịu được áp suất bên trong đáng kể mà không bị hỏng.
• Kháng nhiệt: Nó phù hợp với các ứng dụng nhiệt độ trung bình đến cao, thường trong phạm vi 400 ° F đến 850 ° F (200 ° C đến 450 ° C), phổ biến trong máy trao đổi nhiệt và nồi hơi.

5Các cân nhắc về thiết kế:

• Độ dày: Các tấm ống làm từ SA516 lớp 70 có sẵn với độ dày khác nhau, tùy thuộc vào yêu cầu áp suất và kích thước của bộ trao đổi nhiệt hoặc bình áp suất.Độ dày có thể dao động từ vài inch đến hơn một foot.

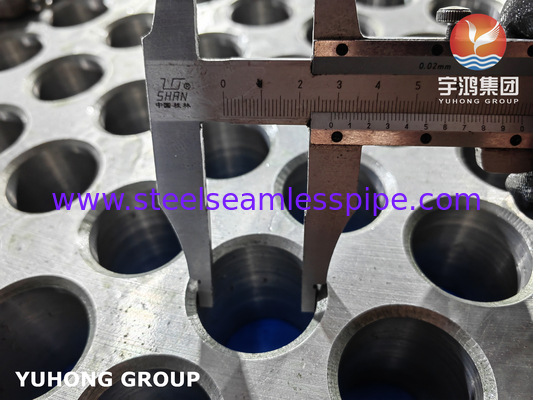

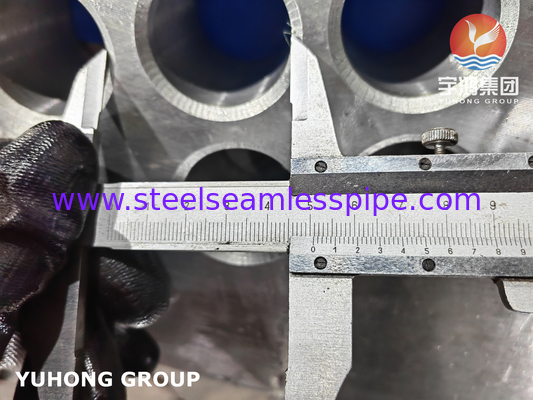

• Mô hình lỗ: Thiết kế mô hình lỗ (sự sắp xếp của ống) và kích thước lỗ rất quan trọng đối với hiệu suất của tấm ống.với đường kính lỗ chính xác để đảm bảo phù hợp.
• Bề mặt niêm phong: Bề mặt niêm phong của tấm ống thường được gia công để hoàn thiện mịn để ngăn ngừa rò rỉ và đảm bảo các ống được niêm phong đúng cách.Nó cũng có thể yêu cầu một miếng đệm hoặc yếu tố niêm phong để ngăn ngừa rò rỉ giữa các ống và tấm ống.

Tính chất cơ học

Thành phần hóa học

Ứng dụng:

• Máy trao đổi nhiệt:Được sử dụng trong cả máy trao đổi nhiệt vỏ và ống và máy làm mát bằng không khí, nơi mà tấm ống là phần quan trọng giữ các ống ở vị trí.
• Đồ áp suất:Trong các bình áp suất, tấm ống hoạt động như một ngăn ngăn tách các buồng khác nhau, thường được sử dụng trong nồi hơi, lò phản ứng và bộ trao đổi nhiệt trong hóa dầu, sản xuất điện,và ngành công nghiệp hóa học.
• Các nồi hơi:Các tấm ống là rất quan trọng trong nồi hơi, nơi chúng giữ các khối ống ở vị trí trong khi chịu được sự mở rộng nhiệt và áp lực từ việc tạo hơi.
