Thép không gỉ Baffle và tấm ống cho vỏ và ống trao đổi nhiệt

Và...Bảng ống được sử dụng trong máy trao đổi nhiệt

Tube sheet là gì?

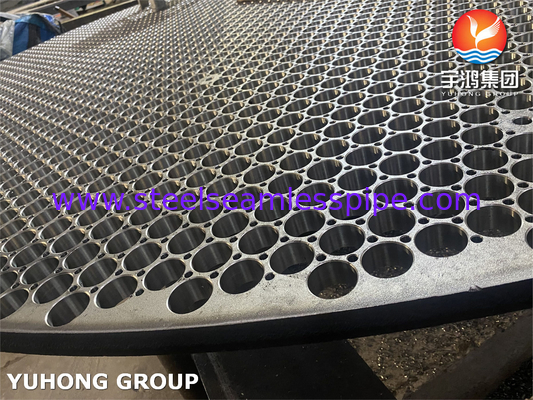

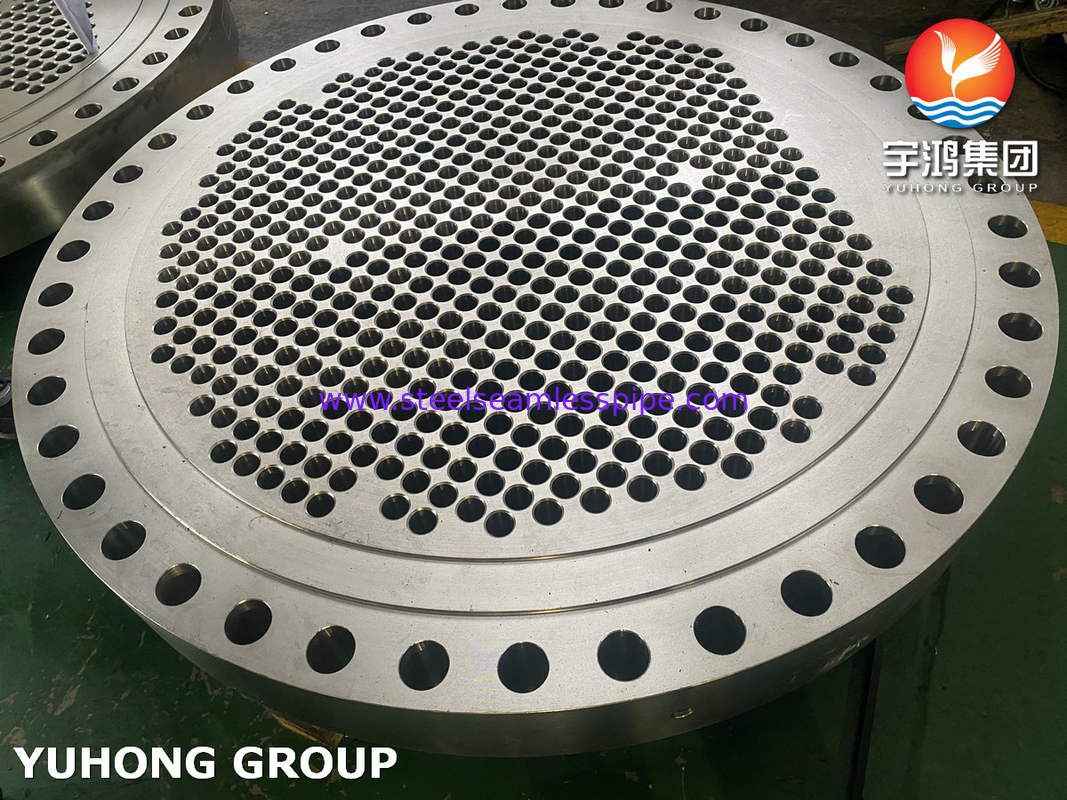

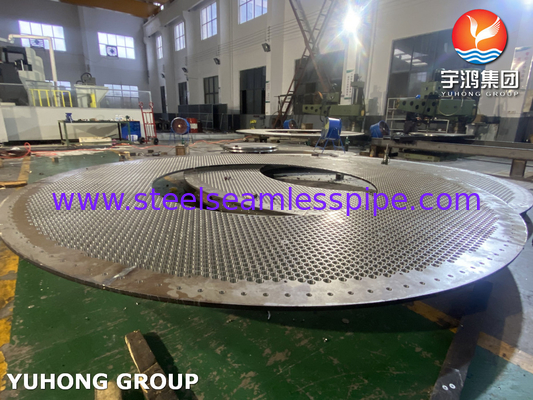

Một tấm ống là một tấm được sử dụng để hỗ trợ các ống trong một bộ trao đổi nhiệt vỏ và ống. Các ống được sắp xếp song song, và được hỗ trợ và giữ ở vị trí của các tấm ống.Bảng ống là một tấm tròn được đục để các ống có thể phù hợp thông qua các lỗ.

Baffles và tấm ống là cả hai thành phần quan trọng trong bộ trao đổi nhiệt, nhưng chúng phục vụ các mục đích khác nhau và được đặt ở các phần khác nhau của thiết bị.

Một tấm ống là một tấm phẳng với các lỗ khoan qua nó, được sử dụng để hỗ trợ và đảm bảo các ống ở vị trí bên trong vỏ và bộ trao đổi nhiệt ống.
Bảng ống tách hai chất lỏng cần được làm nóng hoặc làm mát với nhau. Một chất lỏng chảy qua các ống trong khi chất lỏng khác chảy xung quanh bên ngoài (bên vỏ).
Chức năng chính của nó là cung cấp tính toàn vẹn cấu trúc và giữ các ống ở đúng vị trí, đảm bảo rằng không có sự trộn lẫn giữa hai chất lỏng.

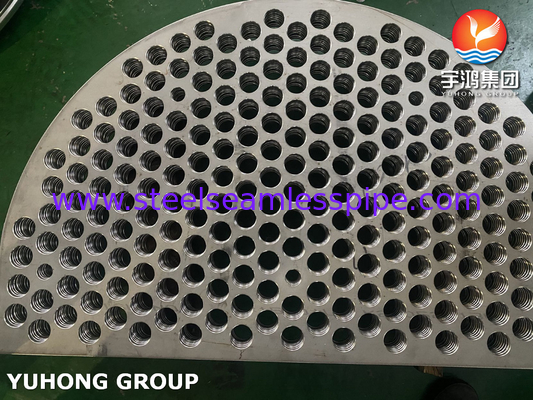

Baffles thường được lắp đặt bên trong vỏ của một bộ trao đổi nhiệt vỏ và ống. Chúng là các tấm hoặc phân đoạn đặt vuông theo hướng dòng chảy của chất lỏng ở phía vỏ.

Mục đích chính của chúng là hướng dòng chảy của chất lỏng bên vỏ qua các ống nhiều lần,Tăng hiệu quả chuyển nhiệt bằng cách tăng nhiễu loạn và giảm các vùng chết, nơi chuyển nhiệt sẽ tối thiểu.

Baffles cũng có thể ngăn chặn sự rung động của ống do rung động do dòng chảy gây ra, do đó bảo vệ ống khỏi bị hư hại.

trong khi tấm ống là điều cần thiết để giữ các ống ở vị trí và ngăn ngừa sự trộn chất lỏng, các bộ pha tăng hiệu quả truyền nhiệt bằng cách hướng dòng chảy của chất lỏng bên vỏ qua các ống.

Ứng dụng

• Máy trao đổi nhiệt và máy ngưng tụ
• Hệ thống nước biển
• Ngành công nghiệp dầu khí
• Xử lý hóa học
• Sản xuất điện
• Các nhà máy khử muối
• Ngành hóa dầu
• Xây dựng tàu
