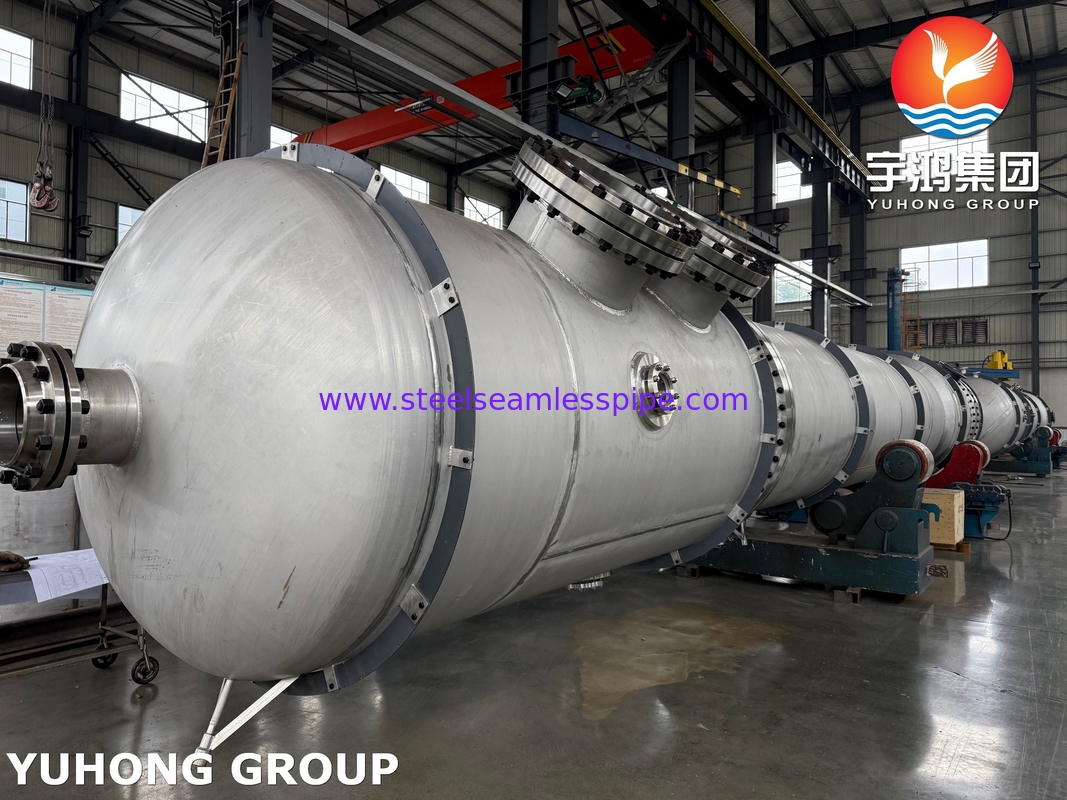

Các ống không may với vỏ thép cacbon ASTM A516 Gr.70 cho máy trao đổi nhiệt
Yuhong Holding Group Co., Ltdlà một nhà sản xuất và nhà cung cấp thiết bị công nghiệp cao cấp nổi tiếng trên toàn thế giới, bao gồm bộ trao đổi nhiệt, máy sưởi, máy làm mát không khí và các thành phần quan trọng của chúng.công nghệ tiên tiến, và cam kết về chất lượng, chúng tôi cung cấp các giải pháp hiệu suất cao đáp ứng các yêu cầu nghiêm ngặt của các ngành công nghiệp trên toàn thế giới.Các ống không may với vỏ thép cacbon ASTM A516 Gr.70 cho máy trao đổi nhiệtNhững bộ trao đổi nhiệt này được thiết kế để hoạt động vượt trội trong môi trường nhiệt độ cao và ăn mòn, làm cho chúng trở thành một lựa chọn đáng tin cậy cho các ứng dụng công nghiệp đa dạng.
1. ASTM A312 TP316L Thành phần hóa học và tính chất cơ học
ASTM A312 TP316Llà một loại thép không gỉ austenit được biết đến với khả năng chống ăn mòn tuyệt vời, độ bền cao và khả năng hàn vượt trội.giúp ngăn ngừa sự kết tủa carbide trong quá trình hàn, đảm bảo khả năng chống ăn mòn giữa các hạt.
Thành phần hóa học của ASTM A312 TP316L
| Nguyên tố |
Thành phần (%) |
| Carbon (C) |
≤ 0.03 |
| Mangan (Mn) |
≤ 200 |
| Phốt pho (P) |
≤ 0.045 |
| Lượng lưu huỳnh |
≤ 0.030 |
| Silicon (Si) |
≤ 0.75 |
| Chrom (Cr) |
16.00 ¢18.00 |
| Nickel (Ni) |
10.00 ¢ 14.00 |
| Molybden (Mo) |
2.00 ¥3.00 |
| Nitơ (N) |
≤ 0.10 |
Hàm lượng molybden trongTP316Lcải thiện khả năng chống ăn mòn lỗ và vết nứt trong môi trường clo, làm cho nó trở thành vật liệu lý tưởng cho các ống trao đổi nhiệt được sử dụng trong điều kiện khắc nghiệt.
Tính chất cơ học của ASTM A312 TP316L
| Tài sản |
Giá trị |
| Độ bền kéo |
≥ 485 MPa (70,000 psi) |
| Sức mạnh năng suất |
≥ 170 MPa (25.000 psi) |
| Chiều dài |
≥ 35% |
| Độ cứng |
≤ 90 HRB |
Các tính chất này đảm bảo rằng:TP316L ống không maycung cấp độ bền và độ bền vượt trội trong khi duy trì khả năng chống ăn mòn tuyệt vời trong điều kiện hoạt động nhiệt độ cao.
2. ASTM A516 Gr.70 Carbon Steel Shell
ASTM A516 Gr.70là một loại thép carbon được sử dụng rộng rãi cho các bình áp suất và vỏ trao đổi nhiệt.và khả năng hàn làm cho nó phù hợp với áp dụng áp suất cao và nhiệt độ cao.
Thành phần hóa học của ASTM A516 Gr.70
| Nguyên tố |
Thành phần (%) |
| Carbon (C) |
≤ 0.30 |
| Mangan (Mn) |
0.85 ¢1.20 |
| Phốt pho (P) |
≤ 0.035 |
| Lượng lưu huỳnh |
≤ 0.035 |
| Silicon (Si) |
0.15 ¥0.40 |
Đặc tính cơ học của ASTM A516 Gr.70
| Tài sản |
Giá trị |
| Độ bền kéo |
485 ∼ 620 MPa (70.000 ∼ 90.000 psi) |
| Sức mạnh năng suất |
≥ 260 MPa (38.000 psi) |
| Chiều dài |
≥ 21% |
| Xét nghiệm tác động |
Tham gia ở -50 °C (-58 °F) |
Khả năng chịu được áp suất và nhiệt độ cực cao của thép cacbon này làm cho nó trở thành vật liệu lý tưởng cho vỏ trao đổi nhiệt.
3. Quá trình lợp hàn cho các thành phần trao đổi nhiệt
Lớp phủ hàn là một quá trình quan trọng được sử dụng để tăng độ bền và khả năng chống ăn mòn của các thành phần trao đổi nhiệt.Vỏ thép carbon ASTM A516 Gr.70, phủ vớiTP316L thép không gỉcung cấp bảo vệ bổ sung chống ăn mòn và hao mòn, đảm bảo tuổi thọ và độ tin cậy của bộ trao đổi nhiệt.
Các thông số lớp vỏ hàn chính
-
Sự tương thích về mặt vật chất:
- Vật liệu cơ bản: ASTM A516 Gr.70
- Vật liệu lớp phủ: Thép không gỉ TP316L
-
Quá trình hàn:
- hàn cung chìm (SAW) hoặc hàn cung tungsten khí (GTAW) thường được sử dụng cho lớp phủ chất lượng cao.
-
Độ dày:
- Độ dày lớp phủ: 3-5 mm (tùy thuộc vào các yêu cầu ứng dụng).
-
Kiểm tra và kiểm tra:
- Kiểm tra siêu âm 100% (UT) để đảm bảo không có khiếm khuyết dưới bề mặt.
- Kiểm tra chất thâm nhập (PT) để xác minh bề mặt hàn không có vết nứt hoặc lỗ hổng.
- Kiểm tra thủy tĩnh để đảm bảo tính toàn vẹn của vỏ và ống.
Quá trình phủ lên tăng khả năng chống ăn mòn của vỏ, làm cho nó phù hợp với việc xử lý chất lỏng hung hăng trong bộ trao đổi nhiệt.
4Ứng dụng của bộ trao đổi nhiệt với ống ASTM A312 TP316L và vỏ ASTM A516 Gr.70
Sự kết hợp củaTP316L ống không mayvàA516 Gr.70 vỏlàm cho các bộ trao đổi nhiệt này linh hoạt, bền và hiệu quả.
Các ứng dụng chính
-
Xử lý hóa học:
- Đối với quá trình phục hồi nhiệt, làm mát và sưởi ấm trong các nhà máy hóa học.
- Thích hợp để xử lý chất lỏng ăn mòn và hoạt động ở nhiệt độ cao.
-
Ngành hóa dầu:
- Được sử dụng trong các nhà máy lọc dầu để chuyển nhiệt giữa hydrocarbon và các chất lỏng khác.
-
Ngành công nghiệp dầu khí:
- Đối với các nền tảng ngoài khơi, nhà máy chế biến khí và đường ống.
- Lý tưởng cho môi trường có hàm lượng clorua cao hoặc khí axit.
-
Sản xuất điện:
- Trong máy ngưng tụ hơi nước, máy sưởi nước và các bộ trao đổi nhiệt khác trong các nhà máy điện.
-
Ngành công nghiệp thực phẩm và đồ uống:
- Trong các máy trao đổi nhiệt vệ sinh được sử dụng để thụ tinh và khử trùng.
-
Công nghiệp dược phẩm:
- Đối với các bộ trao đổi nhiệt đòi hỏi khả năng chống ô nhiễm và ăn mòn cao.
Xây dựng mạnh mẽ và khả năng chống ăn mòn cao của các bộ trao đổi nhiệt này đảm bảo tuổi thọ lâu dài và hiệu suất đáng tin cậy trong môi trường đòi hỏi.
