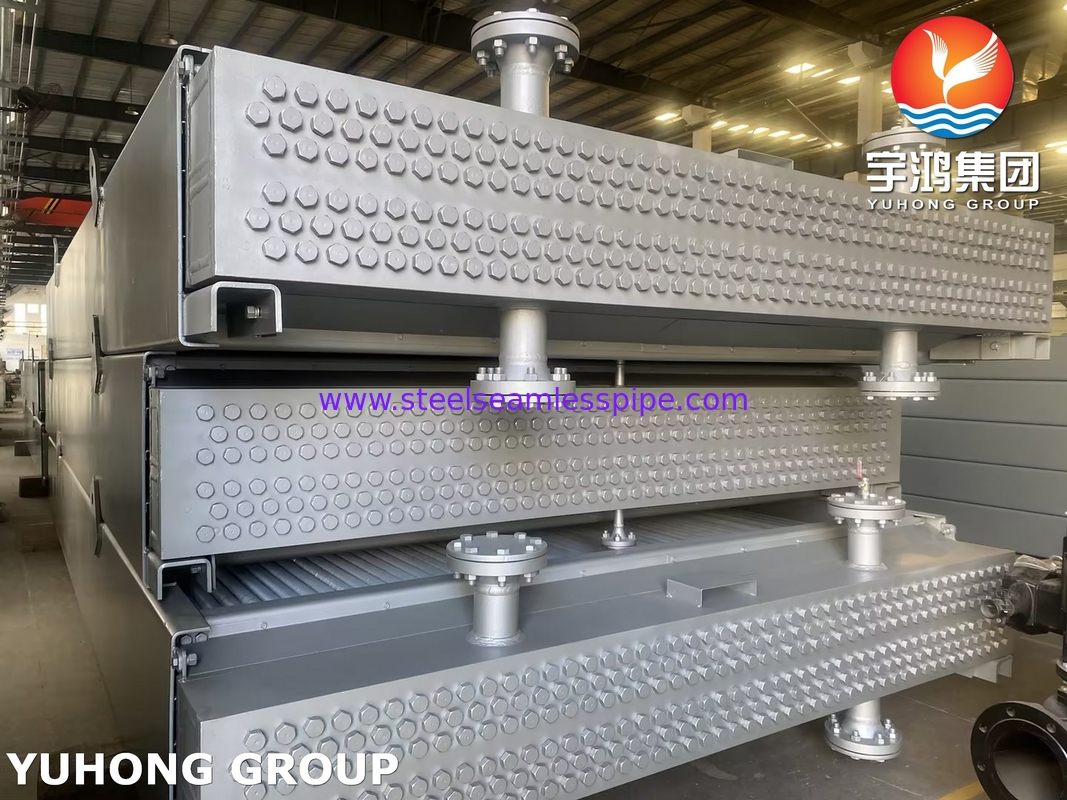

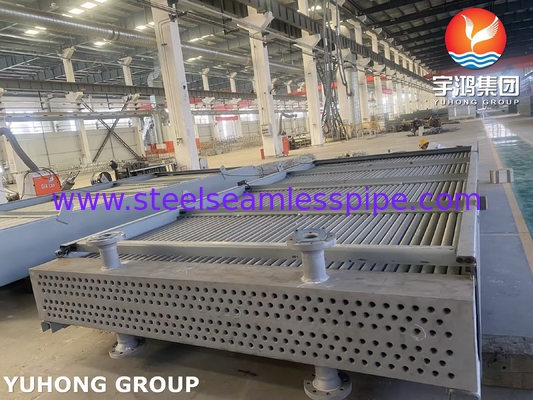

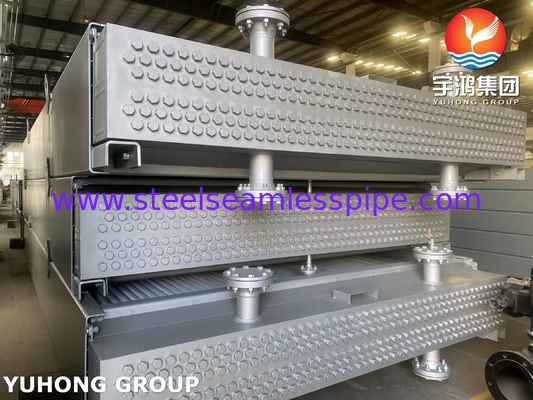

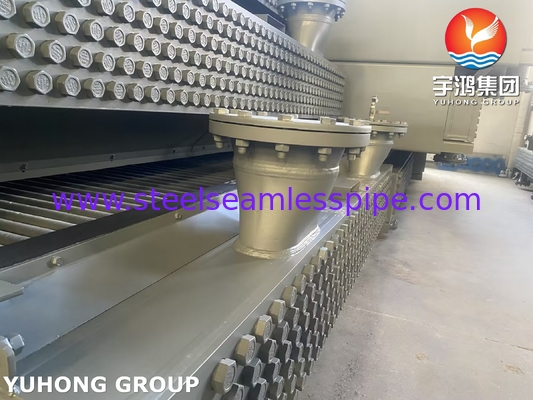

API 661 Máy trao đổi nhiệt máy làm mát không khí cho các dịch vụ lọc dầu

API 661 Máy trao đổi nhiệt máy làm mát không khí cho các dịch vụ lọc dầu


Phạm vi áp dụng của API 661

• Áp dụng choMáy trao đổi nhiệt làm mát bằng không khí áp lực hoặc dẫn dắt.

• Vỏthiết kế cơ khí,Hiệu suất nhiệt, vàYêu cầu hoạt động.

• Có?khôngáp dụng cho:

  • Hệ thống HVAC.

  • Đơn vị làm lạnh.

  • Máy sưởi cho động cơ đốt trong


  • Các gói ống:

    • Các ống thông thường trongThép carbon, thép không gỉ hoặc hợp kim(ví dụ: Cu/Ni, Titanium).

    • Được sắp xếp tronghình ngang, khung A hoặc khung Vcấu hình.

  • Người hâm mộ & Tài xế:

    • Động cơ điện, tuabin hơi nước hoặc động cơ thủy lực.

    • Chiều kính quạt ≤6.7 m (22 ft)(kích thước lớn hơn đòi hỏi phải xem xét đặc biệt).

  • Đầu & vòi:

    • Được thiết kế theoPhần VIII của ASME BPVC.

    • Các vòi phải cho phépmở rộng nhiệt.

      Vật liệu & Bảo vệ ăn mòn

    • Các ống vây:

      • Vây nhôm (thường gặp nhất) hoặc thép không gỉ cho môi trường ăn mòn.

    • Hỗ trợ cấu trúc:

      • Thép carbonlớp phủ bảo vệ(cải galvanizing, sơn epoxy).

    • Phí ăn mòn:

      • Tối thiểu1.5 mm (1/16 inch)trừ khi có quy định khác.


        Yêu cầu về hiệu suất và thử nghiệm

        A. Hiệu suất nhiệt

      • Nhiệt độ môi trường xung quanh thiết kế: Thông thường38°C (100°F)trừ khi được chỉ định.

      • Kiểm tra công việc nhiệt: Người bán phải đảm bảo hiệu suất.

      • B. Kiểm tra cơ khí

      • Xét nghiệm thủy tĩnh:

        • 1.5 × áp suất thiết kếcho ống & đầu.

      • C. Kiểm tra và kiểm soát chất lượng

      • Kiểm tra kích thước(định hướng ống, khoảng cách vây).

      • Kiểm tra không phá hủy (NDT):

      • X-quang (RT)cho các dây hàn quan trọng.

      • Chất thông màu (PT) hoặc hạt từ tính (MT)cho các khiếm khuyết bề mặt.

      • • API 661 so với các tiêu chuẩn khác

          Tính năng	API 661	ISO 13706	ASME BPVC
          Phạm vi áp dụng	ACHE nhà máy lọc dầu	ACHE chung	Chỉ các bộ phận áp suất
          Quy tắc thiết kế	Chi tiết cơ khí & nhiệt	Tương tự như API 661	Chỉ chứa áp suất
          Kiểm tra	Hydro, rung động, NDT	Tương tự	Hydro & NDT
          Vật liệu	Hợp kim chống ăn mòn	Tương tự	Bất kỳ ASME nào được phê duyệt















          X-quang (RT)cho các dây hàn quan trọng.

        • Chất thông màu (PT) hoặc hạt từ tính (MT)cho các khiếm khuyết bề mặt.

      •

      • Kiểm tra rò rỉ không khí:e ổn định.
