| Nguồn gốc: | CN |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME U Stamp, PED 2014/68/EU, ISO 9001/14001 |
| Số mô hình: | Bộ trao đổi nhiệt tấm cố định, Tema Class R Bem |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Weatherproofed with steel skids for ocean freight |
| Thời gian giao hàng: | 120 NGÀY |
| Điều khoản thanh toán: | T/T, L/C TRẢ NGAY |
| Khả năng cung cấp: | 15 bộ/tháng |
| Áp suất thiết kế (tuốc): | 4.0 MPa (580 psi) | Ống: | ống thép carbon không may ASTM SA179 |
|---|---|---|---|
| tấm ống: | SA516 GR.70 + SS309L Lớp CLAD (liên kết với vụ nổ) | Vỏ bọc: | ASTM SA516 GR.70 Thép carbon |
| Vật liệu vách ngăn: | SA516 GR.70 Thép carbon (cắt giảm 25%, phân đoạn) | ||
| Làm nổi bật: | ống thép carbon không may ASTM SA179,Máy trao đổi nhiệt ống thép carbon liền mạch |
||

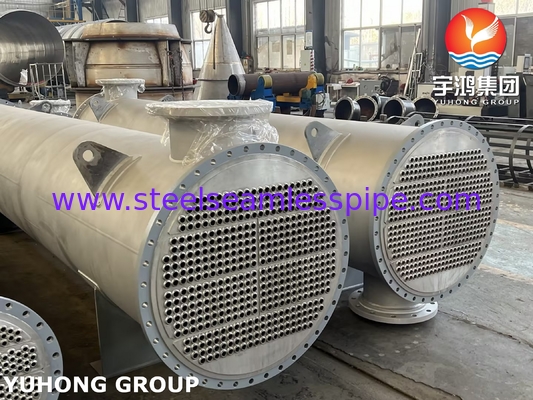

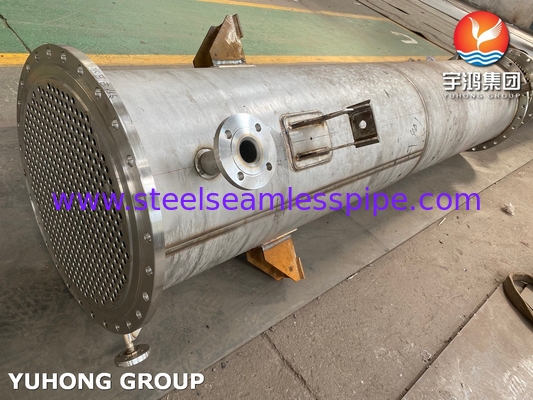

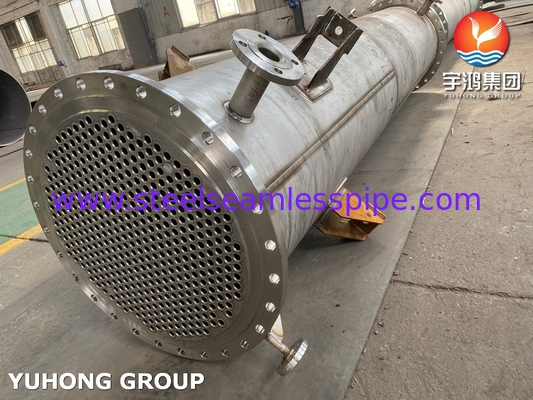

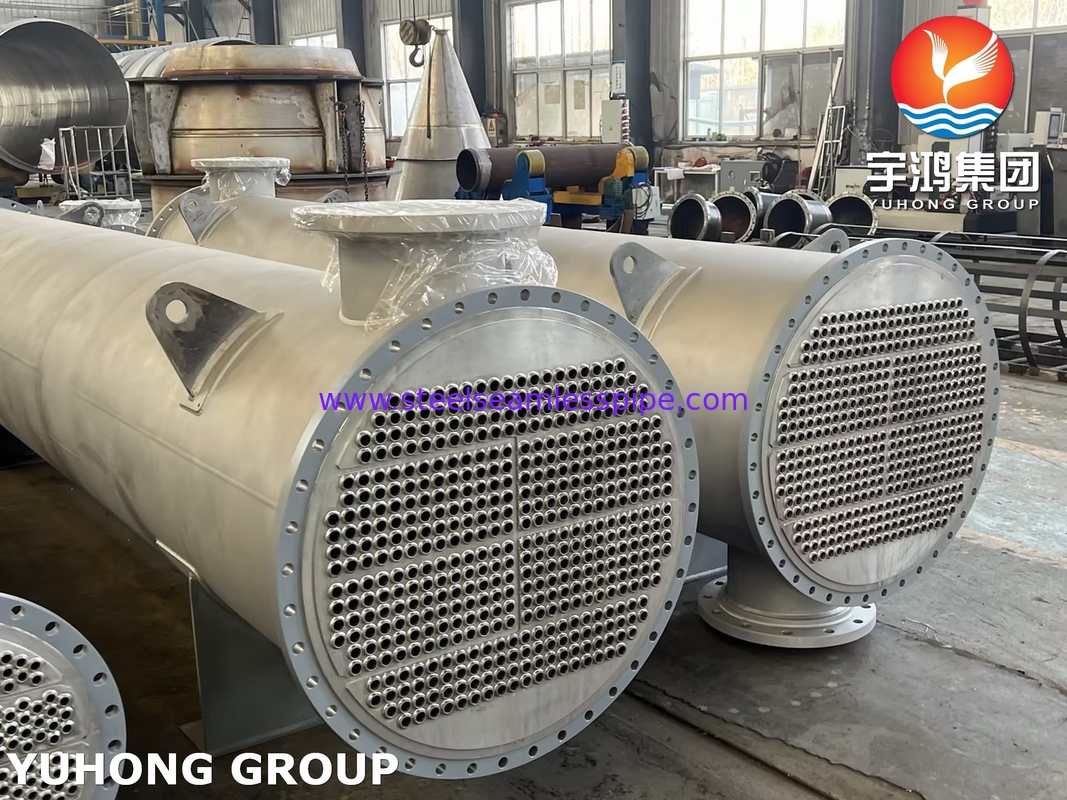

Bộ trao đổi nhiệt TEMA Class R BEM, Ống chùm cố định, ống NACE SA179 cho Dịch vụ Lọc hóa dầu Khí chua
Yuhong Holding Group Co., Ltd là một công ty dẫn đầu được công nhận trên toàn cầu trong lĩnh vực sản xuất và cung cấp thiết bị công nghiệp, bao gồm bộ trao đổi nhiệt, lò sưởi đốt, bộ làm mát không khí và các bộ phận quan trọng của chúng. Với nhiều thập kỷ kinh nghiệm và cam kết cung cấp các sản phẩm chất lượng cao nhất, chúng tôi phục vụ khách hàng trên nhiều ngành công nghiệp trên toàn thế giới.
Trong số các sản phẩm cao cấp của chúng tôi là Ống thép carbon liền mạch ASTM SA179, được thiết kế đặc biệt cho Bộ trao đổi nhiệt tấm ống cố định. Nổi tiếng với khả năng dẫn nhiệt tuyệt vời, độ bền và độ tin cậy, ống liền mạch SA179 là lựa chọn lý tưởng cho các hệ thống trao đổi nhiệt hiệu quả và lâu dài.
1. Thành phần hóa học và tính chất cơ học của ASTM SA179
| Nguyên tố | Thành phần (%) |
|---|---|
| Carbon (C) | ≤ 0.06 |
| Mangan (Mn) | 0.27–0.63 |
| Phốt pho (P) | ≤ 0.035 |
| Lưu huỳnh (S) | ≤ 0.035 |
Hàm lượng carbon thấp trong SA179 giảm thiểu rủi ro kết tủa cacbua, đảm bảo độ dẻo và khả năng hàn vượt trội đồng thời duy trì khả năng dẫn nhiệt tuyệt vời.
| Tính chất | Giá trị |
|---|---|
| Độ bền kéo | ≥ 325 MPa (47.000 psi) |
| Giới hạn chảy | ≥ 180 MPa (26.000 psi) |
| Độ giãn dài | ≥ 35% |
| Độ cứng | ≤ 72 HRB |
Những tính chất cơ học này đảm bảo rằng ống liền mạch SA179 có thể chịu được áp suất và nhiệt độ cao trong khi vẫn duy trì tính toàn vẹn cấu trúc và truyền nhiệt hiệu quả.
Thông số kỹ thuật
| Số | Thông số | Đặc điểm kỹ thuật |
| 1 | Áp suất thiết kế (Vỏ) | 2.5 MPa (362 psi) |
| 2 | Áp suất thiết kế (Ống) | 4.0 MPa (580 psi) |
| 3 | Tiêu chuẩn đầu phun | Mặt bích ANSI B16.5 RF (Class 150/300) |
| 4 | Vật liệu mặt bích | Thép carbon rèn ASTM A105 |
| 5 | Loại gioăng | Dạng xoắn ốc (SS316L + Chất độn than chì) |
| 6 | Bu lông | Đinh tán ASTM A193 B7 + Đai ốc A194 2H |
| 7 | Giá đỡ | Giá đỡ yên cố định (SA516 Gr.70) |
| 8 | Bề mặt hoàn thiện (Vỏ) | Phun cát (SA 2.5) + Lớp phủ epoxy (≥120 μm) |
| 9 | Bề mặt hoàn thiện bên trong ống | Đánh bóng điện (Ra ≤0.8 μm) |
| 10 | Hiệu suất nhiệt | ≥95% (Tình trạng sạch) |
| 11 | Hệ số truyền nhiệt | 500–1.200 W/m²·K (Thay đổi theo vận tốc hơi) |
| 12 | Sụt áp phía vỏ | ≤0.05 MPa (7.25 psi) |
| 13 | Sụt áp phía ống | ≤0.1 MPa (14.5 psi) |
| 14 | Khả năng chống bám bẩn | 0.0002 m²·K/W (Phía ống) / 0.0001 m²·K/W (Phía vỏ) |
| 15 | Tốc độ dòng hơi tối đa | 50–200 tấn/giờ |
| 16 | Công suất ngưng tụ | 10–100 MW |
| 17 | Tiêu chuẩn hàn | ASME Sec IX (SAW cho mối hàn dọc, GTAW cho mối nối ống-tấm ống) |
| 18 | Phương pháp NDT | 100% RT (Mối hàn vỏ), PT (Mối nối tấm ống), UT (Tính toàn vẹn liên kết lớp phủ) |
| 19 | Kiểm tra thủy tĩnh | 1.5× Áp suất thiết kế (30 phút, Không rò rỉ) |
| 20 | Kiểm tra khí nén | 1.1× Áp suất thiết kế (Phát hiện rò rỉ bằng quang phổ khối lượng helium) |
| 21 | Kiểm tra của bên thứ ba | TÜV/SGS Chứng kiến (Tùy chọn) |
| 22 | Chứng nhận | ASME U Stamp, PED 2014/68/EU, ISO 9001/14001 |
| 23 | Môi trường lắp đặt | Trong nhà/Ngoài trời (Bảo vệ IP55), Vùng địa chấn 4 (IBC 2018) |
