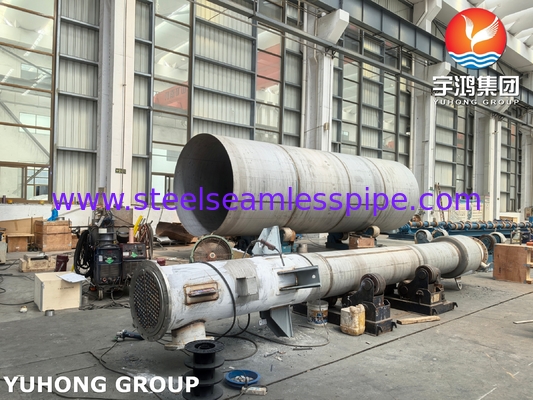

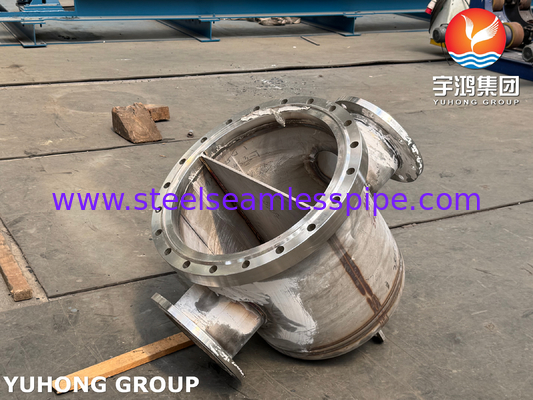

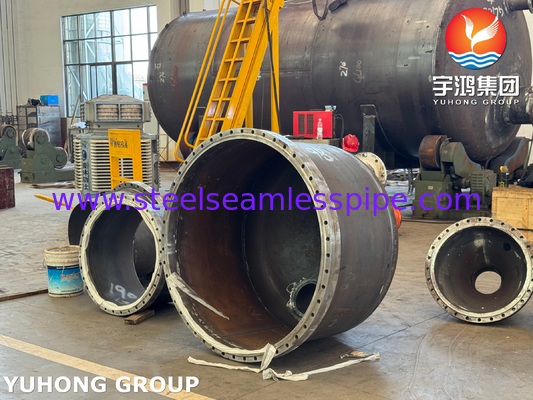

ASME VIII-1 Bộ trao đổi nhiệt dạng chữ U bọc UNS N06600 cho quy trình Chlor-Alkali NACE MR0175​

ASME VIII-1 Máy trao đổi nhiệt ống U được trang trí UNS N06600 cho quá trình clo-kiềm NACE MR0175

CácMáy trao đổi nhiệt ống U-ASME VIII-1được thiết kế đặc biệt cho quá trình Chlor-Alkali, có mộtUNS N06600 (Inconel 600)Lớp lót hợp kim phù hợp vớiNACE MR0175Chứng nhận chống Cracking Stress Sulfide (SSC). Nó phù hợp với các điều kiện khắc nghiệt liên quan đến các ion clorua cao, chất kiềm ở nhiệt độ cao và môi trường chứa lưu huỳnh,chẳng hạn như trong sản xuất các máy bay bốc hơi vinyl clorua và soda gây cháyThiết kế ống U hai đường của nó làm tăng nhiễu loạn, giảm bớt bẩn và cải thiện hiệu quả truyền nhiệt hơn 40%.

Các thông số vật liệu cơ bản và vật liệu lót

Ưu điểm của hợp kim UNS N06600

• Kháng ăn mòn:Tốc độ ăn mòn trong dung dịch NaOH tập trung ở 80 °C < 0,01 mm/năm; chịu được 50% axit hydrochloric sôi.
• Tính chất cơ học:Kháng bị rò rỉ ở nhiệt độ cao (sức mạnh ≥ 240 MPa ở 700 °C), kéo dài ≥ 30%.
• Khả năng tương thích quy trình:Hỗ trợ hàn TIG (filler ERNiCr-3) và tạo hình ép nóng; độ dày lớp lót ≥ 3 mm.

Các quy trình và yêu cầu về tài liệu về lớp phủ

Những bước quan trọng trong việc trang trí

1. Chọn vật liệu hàn:Sử dụng dây ERNiCr-3 (AWS A5.14), phù hợp với thành phần hợp kim N06600 để ngăn chặn di cư carbon.
2. Thông số kỹ thuật:
   • Nhiệt độ làm nóng trước: 90-120 °C (các chất nền thép carbon)
   • Nhiệt độ giữa: ≤ 150°C
   • Xử lý nhiệt sau hàn: 980 °C lò sưởi dung dịch + làm nguội bằng nước (để loại bỏ căng thẳng còn lại).

Tài liệu chất lượng cần thiết

1. Tiêu chuẩn quy trình hàn (WPS/PQR):Phù hợp với phần IX của ASME, bao gồm tất cả các thông số hàn vị trí.
2. Báo cáo thử nghiệm không phá hủy:
   • Lớp lót PT (kiểm tra thâm nhập) 100% phủ, không có vết nứt hoặc lỗ chân lông.
   • Ống đến ống hàn tấm RT (Xét nghiệm phóng xạ) theo tiêu chuẩn ASME Sec. V.
3. Báo cáo thử nghiệm ăn mòn:
   • Thử nghiệm phun muối trung tính (ASTM B117) ≥ 1000 giờ mà không có delamination.
   • Xét nghiệm ăn mòn tăng tốc trong môi trường clo-kiềm (40% NaOH + 5% NaCl, 90 °C).
4. NACE MR0175 Chứng nhận:Kiểm tra hiệu suất nứt do căng thẳng hydro sulfure (H2S áp suất một phần ≥ 0,3 kPa).

Ưu điểm kỹ thuật và đổi mới thiết kế

1. Cấu trúc truyền nhiệt hiệu quả cao:

   • Thiết kế ống U hai đường tăng nhiễu loạn lên 60%, giảm bớt bẩn sinh học so với thiết kế đường đi đơn.
   • Các ống lợp được tối ưu hóa (trần dày 0,8 mm), hệ số truyền nhiệt cao hơn 8% so với ống đồng.

2. Khả năng thích nghi với điều kiện cực đoan:

   • Chống sốc nhiệt: Không bị rò rỉ dưới một sự thay đổi nhiệt độ đột ngột 200 °C (giống như chu kỳ bắt đầu-ngừng quá trình chlor-alkali).
   • Thiết kế địa chấn: Thỏa được chứng nhận cấp ASME Sec. III NF (tiêu chuẩn ứng dụng nhà máy điện hạt nhân).

3. Thời gian sử dụng và chi phí bảo trì:

   • Tuổi thọ thiết kế ≥ 20 năm (Tuổi thọ trung bình của máy trao đổi nhiệt ống đồng là 10 năm).
   • Thiết kế gói ống có thể tháo rời làm giảm thời gian bảo trì 50%.

Ứng dụng ngành và chứng nhận chứng nhận

• Ứng dụng chính:Chất ngưng tụ lò phản ứng vinyl clorua, nồng độ bay hơi của natron, xử lý nước thải có chứa lưu huỳnh.
• Khách hàng điển hình:
  • Tập đoàn hóa chất clo-kiềm Trung Quốc (30 đơn vị đang hoạt động, tỷ lệ thất bại < 0,5 lần/năm).
  • Cơ sở hóa dầu Trung Đông (giảm nước biển + điều kiện dầu thô lưu huỳnh cao).
• Chứng nhận chuỗi đầy đủ:
  • ASME VIII-1 2025 (Đồ áp suất)
  • NACE MR0175/ISO 15156-3 (Kháng ăn mòn sulfure)
  • PED 2014/68/EU (Điều hướng EU về thiết bị dưới áp lực).
