| Nguồn gốc: | CN |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME U Stamp, PED 2014/68/EU, ISO 9001/14001 |
| Số mô hình: | Bộ trao đổi nhiệt tấm cố định |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Weatherproofed with steel skids for ocean freight |
| Thời gian giao hàng: | 120 NGÀY |
| Điều khoản thanh toán: | T/T, L/C TRẢ NGAY |
| Khả năng cung cấp: | 15 bộ/tháng |
| Bơm: | ống thép carbon không may ASTM SA179 | Áp suất thiết kế (tuốc): | 4.0 MPa (580 psi) |
|---|---|---|---|
| Rô Od: | 19,05mm | tấm ống: | SA516 GR.70 + SS309L Lớp CLAD (liên kết với vụ nổ) |
| Áp lực thiết kế (Shell): | 2,5 MPa (362 psi) | Vỏ bọc: | ASTM SA516 GR.70 Thép carbon |
| Vật liệu vách ngăn: | SA516 GR.70 Thép carbon (cắt giảm 25%, phân đoạn) | ||
| Làm nổi bật: | ống thép carbon không may ASTM SA179,Máy trao đổi nhiệt ống thép carbon liền mạch |
||

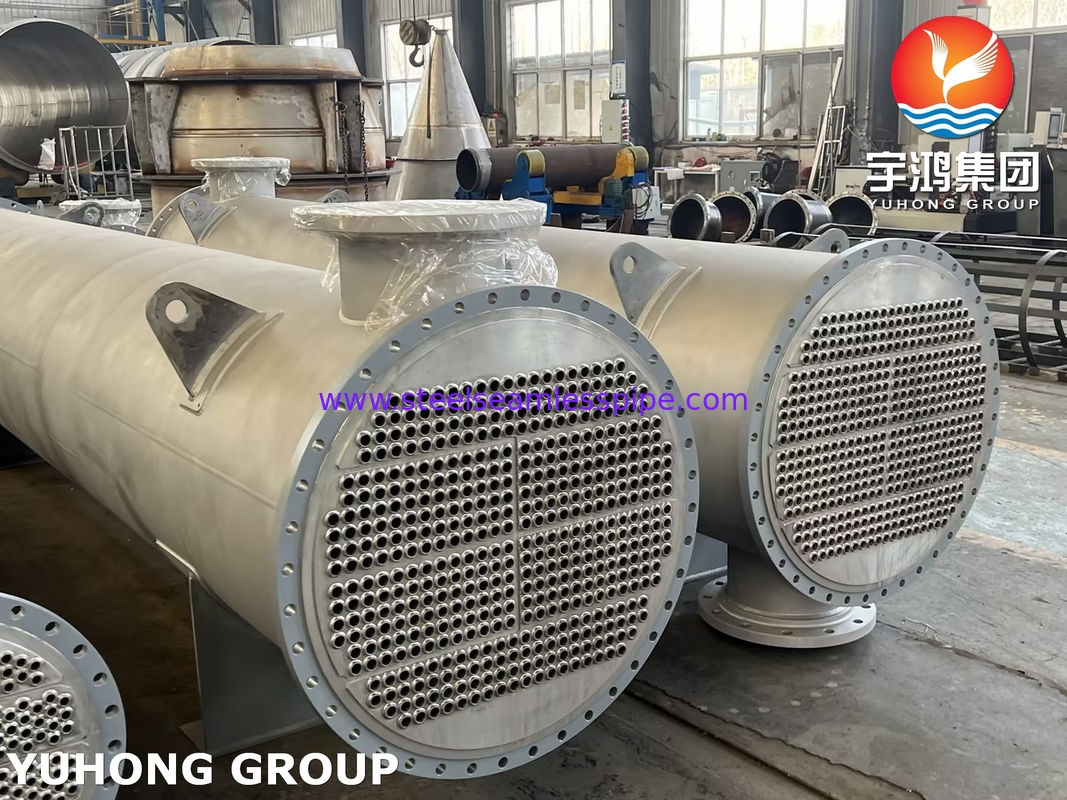

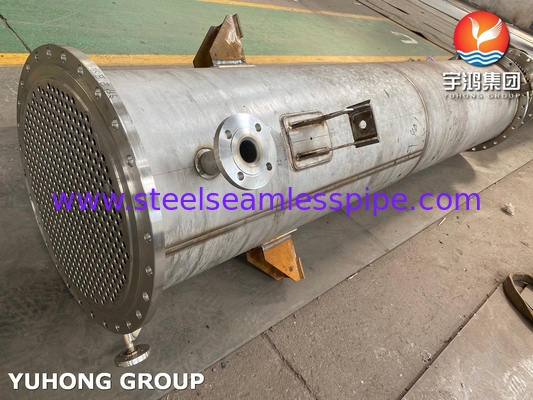

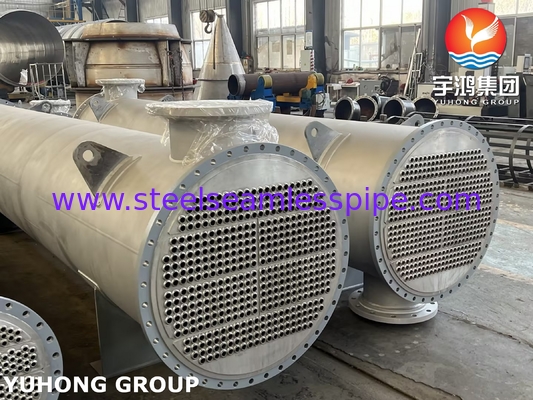

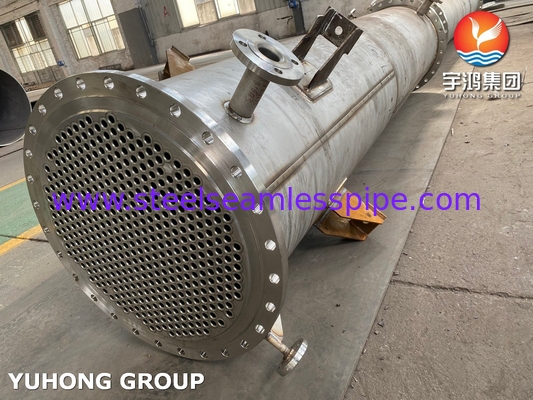

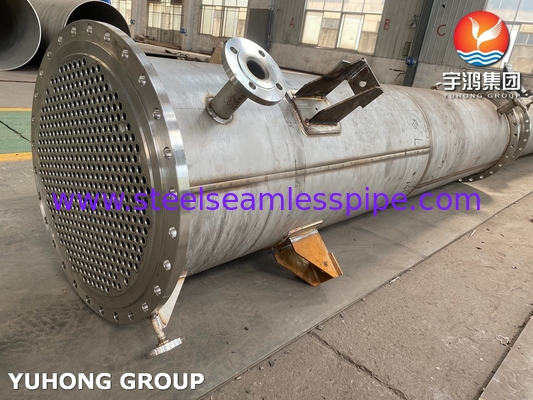

Vỏ ống cố định và bộ trao đổi nhiệt ống AEL, BEM, NEN loại lớp TEMA
Yuhong Holding Group Co., Ltdlà một nhà lãnh đạo được công nhận trên toàn cầu trong sản xuất và cung cấp thiết bị công nghiệp, bao gồm bộ trao đổi nhiệt, máy sưởi, máy làm mát không khí và các thành phần quan trọng của chúng.Với nhiều thập kỷ chuyên môn và cam kết cung cấp các sản phẩm chất lượng cao nhất, chúng tôi phục vụ khách hàng trên nhiều ngành công nghiệp trên toàn thế giới.Đường ống thép carbon không may ASTM SA179, được thiết kế đặc biệt choMáy trao đổi nhiệt ống cố địnhĐược biết đến với độ dẫn nhiệt, độ bền và độ tin cậy tuyệt vời, ống SA179 liền mạch là sự lựa chọn lý tưởng cho các hệ thống trao đổi nhiệt hiệu quả và lâu dài.
| Nguyên tố | Thành phần (%) |
|---|---|
| Carbon (C) | ≤ 0.06 |
| Mangan (Mn) | 0.270.63 |
| Phốt pho (P) | ≤ 0.035 |
| Lượng lưu huỳnh | ≤ 0.035 |
Hàm lượng carbon thấp trong SA179 làm giảm thiểu nguy cơ mưa cacbít, đảm bảo độ dẻo dai và khả năng hàn vượt trội trong khi duy trì độ dẫn nhiệt tuyệt vời.
| Tài sản | Giá trị |
|---|---|
| Độ bền kéo | ≥ 325 MPa (47.000 psi) |
| Sức mạnh năng suất | ≥ 180 MPa (26.000 psi) |
| Chiều dài | ≥ 35% |
| Độ cứng | ≤ 72 HRB |
Các tính chất cơ học này đảm bảo rằng các ống không may SA179 có thể chịu được áp suất và nhiệt độ cao trong khi duy trì tính toàn vẹn cấu trúc và chuyển nhiệt hiệu quả.
2Các thông số kỹ thuật
| Không, không. | Parameter | Thông số kỹ thuật |
| 1 | Áp suất thiết kế (shell) | 2.5 MPa (362 psi) |
| 2 | Áp suất thiết kế (tuốc) | 4.0 MPa (580 psi) |
| 3 | Tiêu chuẩn vòi | Chau RF ANSI B16.5 (hạng 150/300) |
| 4 | Vật liệu của miếng kẹp | Thép carbon rèn ASTM A105 |
| 5 | Loại đệm | Vết xoắn ốc (SS316L + chất lấp graphite) |
| 6 | Chốt | ASTM A193 B7 Studs + A194 2H Nuts |
| 7 | Hỗ trợ | Các hỗ trợ yên yên yên (SA516 Gr.70) |
| 8 | Xét bề mặt (Shell) | Bút cát (SA 2.5) + Epoxy Coating (≥ 120 μm) |
| 9 | Kết thúc nội thất ống | Sắt điện (Ra ≤ 0,8 μm) |
| 10 | Hiệu quả nhiệt | ≥95% (trong trạng thái sạch) |
| 11 | Tỷ lệ chuyển nhiệt | 500-1200 W/m2·K (Phân biệt với tốc độ hơi nước) |
| 12 | Giảm áp suất bên vỏ | ≤ 0,05 MPa (7,25 psi) |
| 13 | Giảm áp suất bên ống | ≤0,1 MPa (14,5 psi) |
| 14 | Kháng bị bẩn | 0.0002 m2·K/W (phía ống) / 0.0001 m2·K/W (phía vỏ) |
| 15 | Tốc độ lưu lượng hơi nước tối đa | 50 ‰ 200 t/h |
| 16 | Khả năng ngưng tụ | 10 ¥ 100 MW |
| 17 | Tiêu chuẩn hàn | ASME Sec IX (SAW cho hàn theo chiều dài, GTAW cho khớp ống-bảng ống) |
| 18 | Phương pháp NDT | 100% RT (Shell Welds), PT (Tubesheet Joints), UT (Clad Bond Integrity) |
| 19 | Xét nghiệm thủy tĩnh | 1.5 × áp suất thiết kế (30 phút, không rò rỉ) |
| 20 | Thử nghiệm khí nén | 1.1× Áp suất thiết kế (nhận rò rỉ phổ khối helium) |
| 21 | Kiểm tra của bên thứ ba | Nhân chứng của TÜV/SGS (Tự chọn) |
| 22 | Giấy chứng nhận | Dấu hiệu ASME U, PED 2014/68/EU, ISO 9001/14001 |
| 23 | Môi trường lắp đặt | Trong nhà/ngoài nhà (Bảo vệ IP55), Khu động đất 4 (IBC 2018) |
3Thiết kế máy trao đổi nhiệt ống cố định
Máy trao đổi nhiệt ống cố định là một trong những loại trao đổi nhiệt phổ biến nhất. Chúng được thiết kế với các ống gắn vĩnh viễn với tấm ống, cung cấp một cấu trúc đơn giản và mạnh mẽ.CácASTM SA179 ống thép cacbon không mayhoàn toàn phù hợp với các hệ thống này do tính chất chuyển nhiệt tuyệt vời và khả năng chịu áp suất và nhiệt độ cao.
Thiết kế hiệu quả về chi phí:
Hiệu quả cao:
Độ bền:
Phạm vi ứng dụng rộng:
4Ứng dụng của ống không may ASTM SA179
CácASTM SA179 ống thép cacbon không mayđược sử dụng trong một loạt các ứng dụng công nghiệp, nơi chuyển nhiệt hiệu quả là điều cần thiết.Các ống này đặc biệt phù hợp với máy trao đổi nhiệt ống cố định làm việc dưới áp suất và nhiệt độ cao.
Ngành hóa dầu:
Sản xuất điện:
Ngành công nghiệp dầu khí:
Hệ thống HVAC:
Ngành công nghiệp thực phẩm và đồ uống:
Xử lý hóa học:
