| Place of Origin: | China |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME,ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Model Number: | YH-HX-STHE |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Export standard packaging |
| Delivery Time: | Depend on quantity |
| Payment Terms: | T/T,L/C |
| Khả năng cung cấp: | 5000 tấn mỗi năm |
| sản phẩm: | Máy trao đổi nhiệt vỏ và ống | Vật liệu: | Thép không gỉ, Titan, Hợp kim đồng, Hợp kim niken, Thép carbon, Thép hợp kim |
|---|---|---|---|
| Tiêu chuẩn thiết kế: | ASME BPVC Phần VIII, Div. 1; Tiêu chuẩn Tema | Ứng dụng: | Dầu khí; Nhà máy điện; Công nghiệp hóa chất; HVAC |
| Làm nổi bật: | Bộ lắp ráp Shell và ống trao đổi nhiệt,Máy trao đổi nhiệt vỏ và ống ASME,TEMA Shell và Tube Heat Exchanger |
||

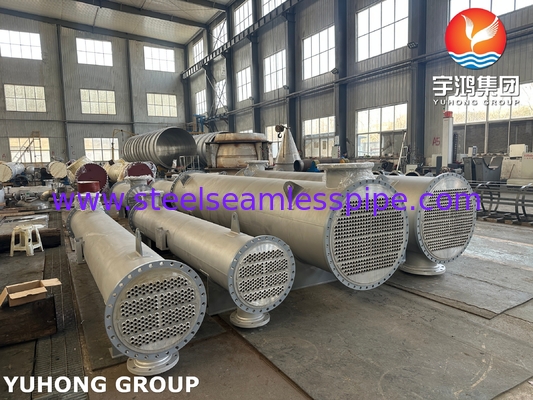

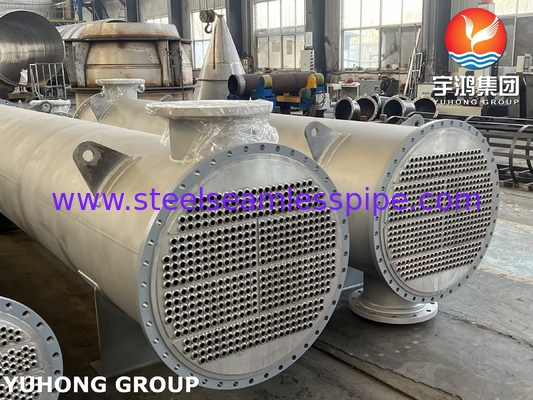

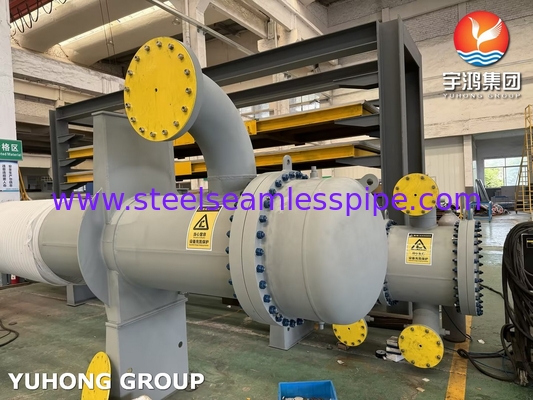

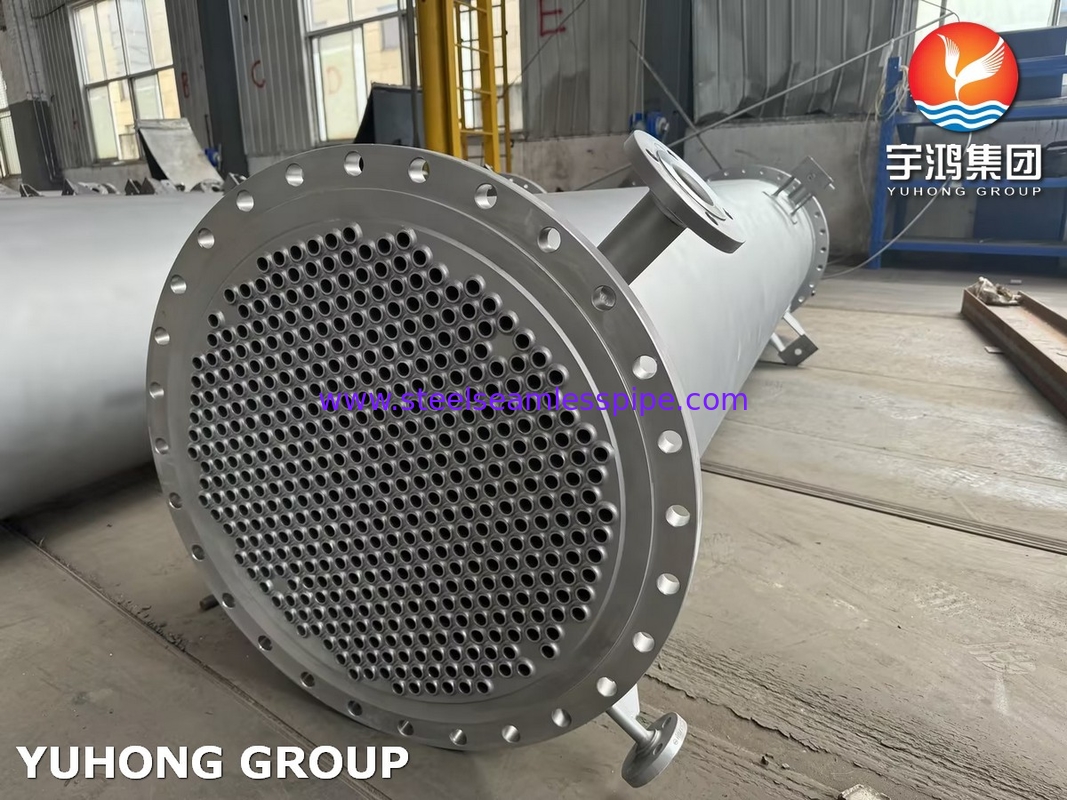

Bộ trao đổi nhiệt và ống | ASME được chứng nhận | Thép không gỉ
Bộ trao đổi nhiệt Shell và ống (STHE) là gì?
Bộ trao đổi nhiệt vỏ và ống (STHE) là loại bộ trao đổi nhiệt được sử dụng rộng rãi nhất trong các ứng dụng công nghiệp do độ mạnh, tính linh hoạt và khả năng xử lý áp suất và nhiệt độ cao của nó. Nó bao gồm một vỏ (một bình áp suất lớn) với một bó ống bên trong. Một chất lỏng chảy qua các ống (phía ống) và các chất còn lại chảy ra bên ngoài các ống bên trong vỏ (phía vỏ). Nhiệt được truyền giữa hai chất lỏng qua thành ống.
Sthes bị chi phối bởi hai tiêu chuẩn chính:
1. Lò hơi và mã bình áp (BPVC), Phần VIII, Phân khu 1: Đảm bảo an toàn cho tàu áp lực.
2.Tema (Hiệp hội các nhà sản xuất trao đổi hình ống) Tiêu chuẩn: Xác định thiết kế cơ học, dung sai và thực hành chế tạo.
Chi tiết kỹ thuật chính theo ASME và Tema
1. tiêu chuẩn thiết kế
ASME BPVC Phần VIII, Div. 1:
-Các thiết kế ranh giới áp suất (vỏ, tubesheets, kênh).
Tính toán -Requires cho độ dày tối thiểu, gia cố vòi phun và thử nghiệm thủy tĩnh.
Tiêu chuẩn Tema (Lớp R, C, B):
-Class R: Nhà máy lọc dầu và ứng dụng xử lý nghiêm trọng (áp suất/nhiệt độ cao).
-Class C: Dịch vụ thương mại/công nghiệp nói chung.
-Class B: Dịch vụ quá trình hóa học (môi trường ăn mòn).
2. Thành phần & cấu hình
| Thành phần | Sự miêu tả |
| Vỏ bọc | Tàu hình trụ (thép carbon, thép không gỉ, v.v.) trên mỗi ASME VIII-1. |
| Ống | Các ống thẳng/hình chữ U (OD 5/8 "đến 2"), vật liệu được chọn để ăn mòn/kháng nhiệt. |
| Tubesheet | Tấm dày khoan cho ống; Được thiết kế theo ASME VIII-1 (hiệu suất dây chằng ≥ 50%). |
| Cấu trúc | Các vách ngăn phân đoạn, xoắn ốc hoặc loại hình que đến dòng chảy trực tiếp (quy tắc khoảng cách TEMA). |
| Kênh/tiêu đề | Bìa có thể tháo rời (các loại đầu phía trước/phía sau Tema: A, B, N, v.v.). |
| Vòi phun | Các cổng đầu vào/đầu ra có kích thước trên mỗi ASME B31.3 hoặc API 660. |
Ví dụ chỉ định Tema:
AES:
-A: đầu trước (nắp bắt vít).
-E: vỏ một đường.
-S: Đầu phía sau nổi (gói kéo qua).
3. Thiết kế nhiệt
Nhiệm vụ nhiệt (q): q = u⋅a⋅δtLMTD
: Hệ số truyền nhiệt tổng thể (w/m -m² · k).
: Diện tích truyền nhiệt (ống OD × Chiều dài × Số lượng ống).
: Chênh lệch nhiệt độ trung bình (được sửa cho sắp xếp dòng chảy).
Sắp xếp dòng chảy:
-CountFlow: Hiệu suất nhiệt cao nhất.
-Parally dòng: Đơn giản hơn nhưng hiệu quả thấp hơn.
-Crossflow: phổ biến trong các bình ngưng.
Phương pháp hiệu quả-NTU:
Được sử dụng cho các sắp xếp dòng chảy phức tạp hoặc tính chất chất lỏng biến đổi.
4. Thiết kế cơ học
Kích thước Shell & Tube:
-Shell ID: Được xác định bằng cách bố trí bó ống (hình tam giác, hình vuông, hình vuông xoay).
-Tube Pitch: Tối thiểu 1,25 × OD ống (để cho phép làm sạch).
Thiết kế vách ngăn:
Vách ngăn -Segnental (cắt 20 %50%) với khoảng cách trên mỗi tema (tối thiểu 1/5 shell id hoặc 2 ").
-No-Tubes-in-Window (NTIW): Loại bỏ vùng chết.
Áp lực giảm:
Side -Shell bên: Được tối ưu hóa thông qua khoảng cách/cắt vách ngăn.
Phía -tube bên: Chức năng của vận tốc chất lỏng và chiều dài ống.
5. Lựa chọn vật liệu
| Thành phần | Vật liệu phổ biến | Hướng dẫn ASME/TEMA |
| Vỏ bọc | Thép carbon (SA-516), SS 316, Hastelloy | Phụ cấp ăn mòn (3 mm điển hình). |
| Ống | SS 304/316, Titanium, Cu-Ni, Inconel | Tương thích với vật liệu vỏ để tránh ăn mòn điện. |
| Tubesheet | Vật liệu phủ (thép carbon + lớp SS) | ASME VIII-1 cho các yêu cầu liên kết mặc áo. |
| Thưa những miếng đệm | Vòng xoắn ốc (SS + Graphite), PTFE | Lớp Tema R/C/B cho giới hạn nhiệt độ/áp suất. |
6. Tuân thủ và thử nghiệm ASME
Kiểm tra thủy tĩnh:
-1,5 × áp lực thiết kế (ASME VIII-1 UG-99).
-Test cả hai mặt vỏ và cạnh ống riêng biệt.
Thử nghiệm khí nén:
-1.1 × áp lực thiết kế (nếu thử nghiệm thủy tĩnh là không thực tế).
Yêu cầu NDT:
-RT (Kiểm tra X quang) cho các mối hàn.
-Pt (thuốc nhuộm xâm nhập) hoặc MT (hạt từ tính) cho các vết nứt bề mặt.
7. Ứng dụng phổ biến
Dầu & khí: Pureater, làm mát, ngưng tụ.
Cây điện: Thuốc ngưng tụ hơi nước, máy sưởi nước cấp.
Công nghiệp hóa chất: Làm mát lò phản ứng, chưng cất.
HVAC: Máy làm lạnh, sưởi ấm huyện.
Ưu điểm & giới hạn
| Thuận lợi | Giới hạn |
| Khả năng áp suất cao (tuân thủ ASME). | Dễ bị phạm lỗi (mặt vỏ). |
| Dễ dàng để làm sạch (bó ống có thể tháo rời). | Dấu chân lớn hơn so với trao đổi nhiệt tấm. |
| Tùy chỉnh (Cấu hình Tema). | Chi phí cao hơn cho vật liệu kỳ lạ (titan). |
