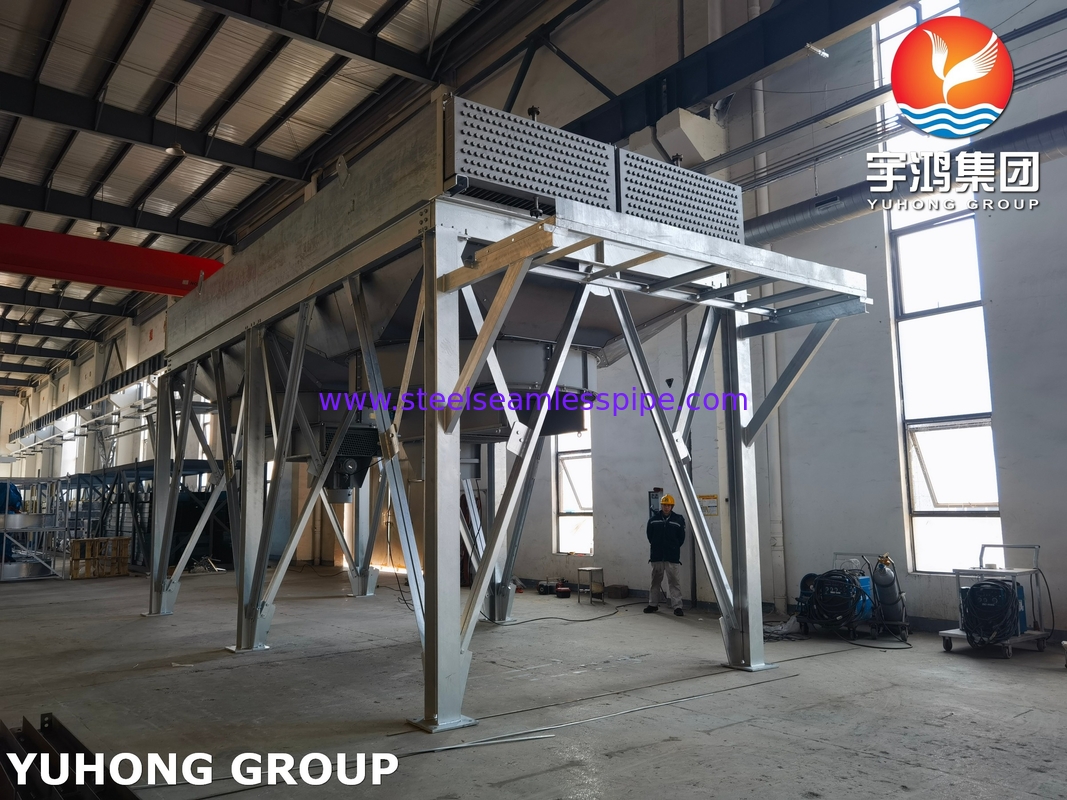

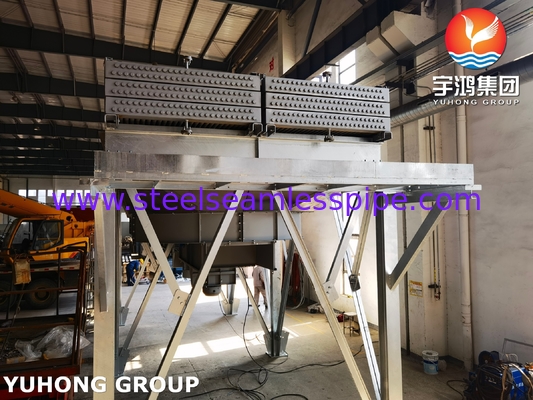

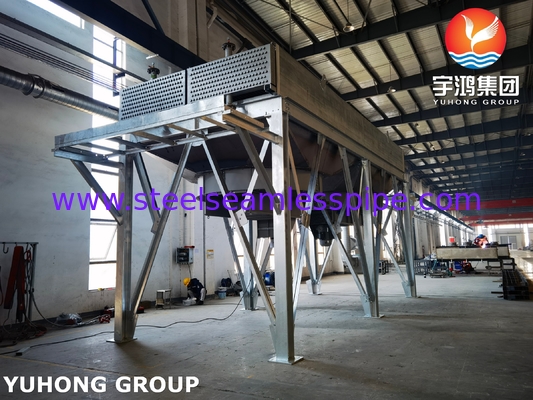

Air Blast Type Horizontal Air Cooled Heat Exchanger Embedded G Fin Tube API 661 ASME VIII Div.1, ISO 13706

Máy trao đổi nhiệt làm mát bằng không khí ngang, ống G Fin nhúng, API 661, ASME VIII Div.1, ISO 13706


HMáy trao đổi nhiệt làm mát bằng không khí ngang (ACHE)là một loại bộ trao đổi nhiệt màDầu quá trình nóng chảy qua các ống ngang trong khi không khí xung quanh bị ép hoặc gây ra qua chúngChúng được sử dụng rộng rãi trongNhà máy lọc dầu, nhà máy hóa dầu, nhà máy điện và các cơ sở chế biến khído hiệu quả và thiết kế tiết kiệm không gian của chúng.



1Các đặc điểm chính của ACHE theo chiều ngang

A. Thiết kế và thành phần

1. Bộ ống

   • Các ống ngang(thường có vây để chuyển nhiệt tốt hơn).

   • Vật liệu:Thép carbon, thép không gỉ, đồng-nickel, titan.

   • Vây:Nhôm (thường gặp nhất), thép không gỉ hoặc thép kẽm.

2. Người hâm mộ & Tài xế

   • Lôi kéo ép buộc (ventilator dưới gói)hoặcĐộng lực được kích thích (ventilator trên gói).

   • Loại quạt:Trục hoặc ly tâm.

   • Người lái xe:Động cơ điện, tuabin hơi nước hoặc hệ thống thủy lực.

3. Đầu & vòi

   • Loại cắm, tấm nắp hoặc đầu máy đa năng.

   • Các vòi phun được thiết kế đểmở rộng nhiệt.

4. Cấu trúc hỗ trợ

   • Khung thép carbonvới lớp phủ chống ăn mòn.

   • Được thiết kế choNăng lượng gió và địa chấn(theo API 661).

B. Cấu hình dòng chảy

• Dòng chảy chất lỏng quá trình: Các ống bên trong (một hoặc nhiều đường).

• Dòng không khí: Dòng chảy qua các ống có vây.

2Ưu điểm của ACHE theo chiều ngang

✔Hiệu quả không gian️ Dấu chân nhỏ gọn so với các thiết kế dọc.
✔Phân phối không khí tốt hơn️ Làm mát đồng đều do luồng không khí ngang.
✔Dễ bảo trì️ Các gói ống có thể dễ dàng được tháo ra để làm sạch.
✔Định hình linh hoạtCó thể được lắp đặt trên kệ ống hoặc trên mặt đất.
✔Hiệu quả năng lượng️ Các quạt có tốc độ biến đổi tối ưu hóa mức tiêu thụ năng lượng.

3Ứng dụng chung

• Nhà máy lọc dầu: Làm mát các luồng hydrocarbon (ví dụ: máy ngưng tụ trên cao).

• Nhà máy điện: Làm mát phụ cho dầu bôi trơn, dầu biến áp.

• Xử lý khí: Máy ngưng tụ cho chất lỏng khí tự nhiên (NGL).

• Các nhà máy hóa học: Các lò phản ứng làm mát, cột chưng cất.

4Các cân nhắc thiết kế (hợp với API 661)

A. Hiệu suất nhiệt

• Nhiệt độ môi trường xung quanh thiết kế: Thông thường38°C (100°F).

• Nhiệt độ tiếp cận: Sự khác biệt giữa nhiệt độ quá trình thoát và không khí xung quanh (thường10°20°C)

B. Thiết kế cơ khí

• Trọng lượng gió: Phải chịu đựng160 km/h (100 mph)gió.

• Thiết kế địa chấn: Theo mã địa phương (ví dụ: ASCE 7).

• Phí ăn mòn: Tối thiểu1.5 mm (1/16 inch).

C. Kiểm soát rung động và tiếng ồn

• Phân tích tần số tự nhiênđể tránh cộng hưởng.

• Khung âm thanhnếu tiếng ồn vượt quá85 dB ((A).

5. Bảo trì và khắc phục sự cố

6. So sánh: Đường ngang so với ACHE dọc

Kết luận

Máy trao đổi nhiệt làm mát bằng không khí theo chiều ngang là linh hoạt, hiệu quả và dễ bảo trì, làm cho chúng lý tưởng cho các nhà máy lọc dầu, nhà máy điện và chế biến khí.ISO 13706, và ASME BPVC.
