ASME SA36 Bảng ống thép cacbon cho thiết bị không áp suất

 ASME SA36 Bảng ống thép carbon cho thiết bị không áp suất, trung bình và điện áp thấp

Tube sheet là gì?

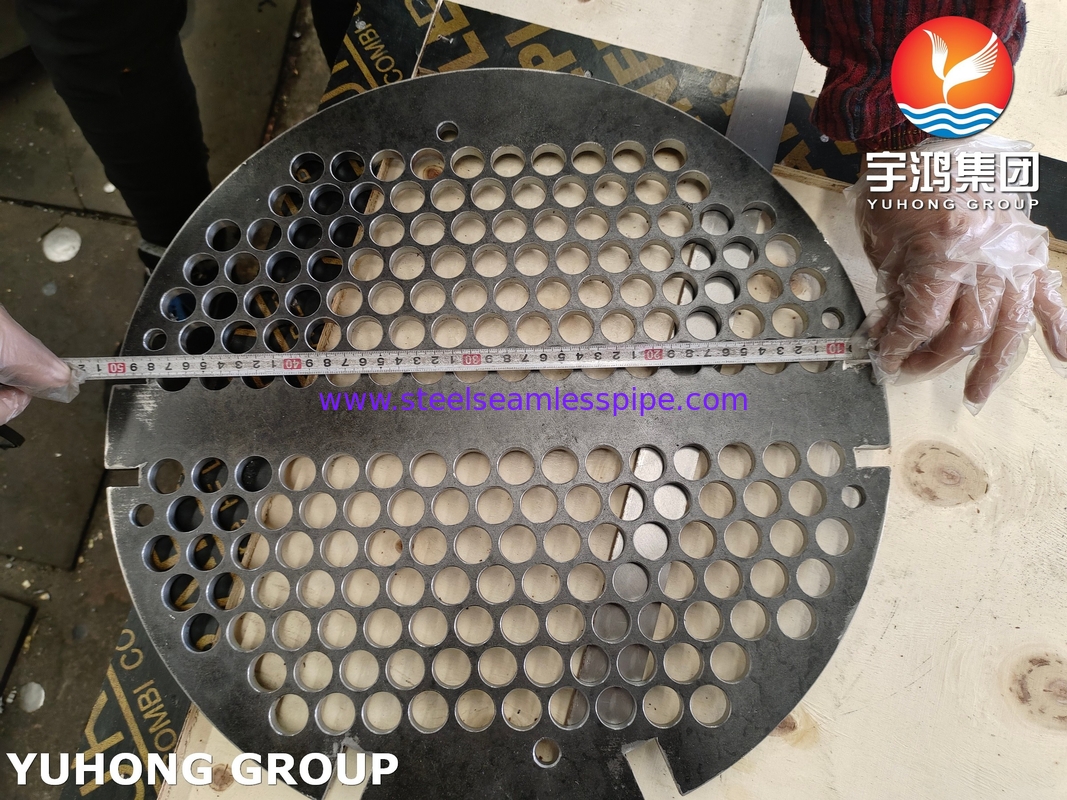

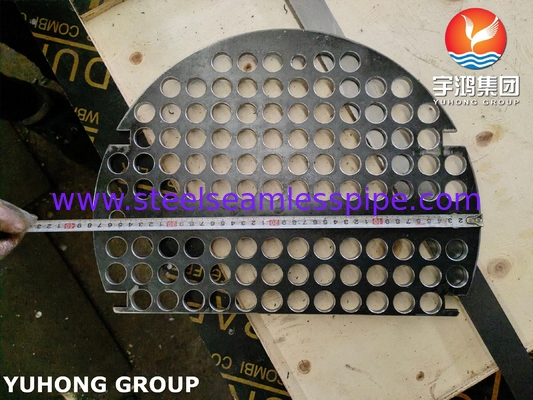

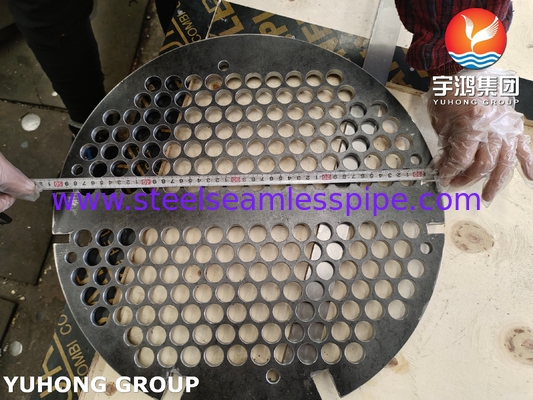

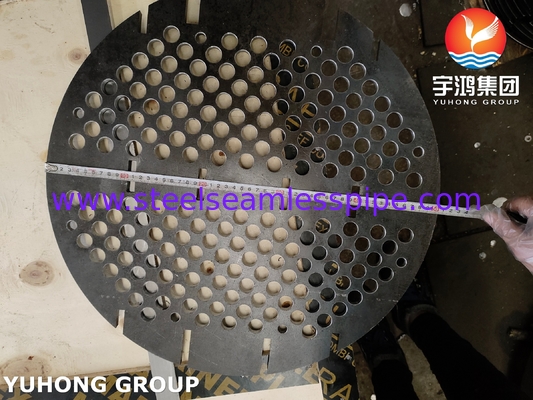

Một tấm ống là một tấm được sử dụng để hỗ trợ các ống trong một bộ trao đổi nhiệt vỏ và ống. Các ống được sắp xếp song song, và được hỗ trợ và giữ ở vị trí của các tấm ống.Bảng ống là một tấm tròn được lỗ để các ống có thể phù hợp thông qua các lỗ.

Mô tả

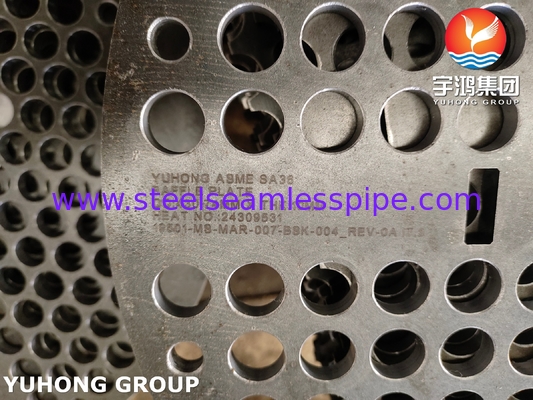

ASME SA36 tấm ống thép cacbon là một vật liệu cấu trúc kinh tế và thực tế phù hợp với sản xuất tấm ống trong điều kiện làm việc bình thường.Thiết kế phải tuân thủ nghiêm ngặt các thông số kỹ thuật của ASME, đánh giá khả năng áp dụng của nó kết hợp với các điều kiện làm việc cụ thể và chọn vật liệu hiệu suất cao hơn khi cần thiết để đảm bảo an toàn và độ bền của thiết bị.

Thép cacbon SA36 có khả năng hàn tốt, nhưng cần phải chọn các quy trình phù hợp (chẳng hạn như làm nóng trước khi hàn,điện cực hydro thấp) theo độ dày để tránh vết nứt lạnh.

Tính chất cơ học của SA36:

Thành phần hóa học cho thép cacbon SA36

Ứng dụng Thiết bị điện áp trung bình và thấp:

1Thiết bị trao đổi nhiệt

Máy trao đổi nhiệt vỏ và ống: được sử dụng như một tấm ống để cố định và tách các gói ống và môi trường vỏ, phù hợp với trao đổi nhiệt của môi trường không ăn mòn như nước-nước và nước hơi.

Bộ ngưng tụ: Trong các nhà máy điện hoặc hệ thống làm lạnh, nó hỗ trợ bộ ngưng tụ và phân phối môi trường làm mát (như nước biển hoặc nước ngọt).Cần chú ý đến các biện pháp bảo vệ trong môi trường ăn mòn ion clorua.

Máy bay hơi: được sử dụng cho các quy trình bay hơi áp thấp, chẳng hạn như chế biến thực phẩm hoặc thiết bị nồng độ hóa học.

2Các bình áp suất

Các bể lưu trữ áp suất thấp: lưu trữ không khí nén, nước hoặc các sản phẩm dầu (môi trường không axit), chẳng hạn như bể khí nén nhà máy và bể đệm xử lý nước.

Chất chứa tách: bộ tách khí-lỏng hoặc bể mưa, phù hợp với xử lý sơ bộ dầu và khí hoặc phân tách môi trường trong các quy trình hóa học.

Thùng phản ứng: mang lại các phản ứng hóa học nhẹ (như phản ứng pH trung tính) và cần phải phù hợp với lớp lót hoặc lớp phủ để ngăn ngừa ăn mòn.

3. nồi hơi và hệ thống nhiệt

Các thành phần nồi hơi áp suất thấp: tấm ống và khung hỗ trợ của nồi hơi không áp suất hoặc áp suất thấp, chẳng hạn như nồi hơi công nghiệp nhỏ hoặc hệ thống sưởi ấm.

Chốt ống nhiệt: một phần cấu trúc được sử dụng để cố định ống hoặc hỗ trợ thiết bị phụ trợ nồi hơi.

4- Cấu trúc công nghiệp chung

Cơ sở thiết bị cơ khí: chẳng hạn như cơ sở lắp đặt máy bơm, máy nén hoặc van, tận dụng lợi thế của độ cứng và dễ dàng chế biến.

Khung nền tảng và thang cuốn: nền tảng cấu trúc thép nhà máy, hỗ trợ đường đi bộ, xử lý chống ăn mòn bề mặt (chẳng hạn như xăng hoặc sơn) là cần thiết.

Vòng ống và tấm kết nối: các bộ phận kết nối vòng ống trong hệ thống đường ống áp suất thấp.

5Thiết bị xử lý nước và bảo vệ môi trường

Bảng ống thiết bị lọc: được sử dụng cho bộ lọc đa phương tiện hoặc tháp hấp thụ cacbon hoạt tính, cố định ống cung cấp vật liệu lọc.

Thùng xử lý nước thải: hỗ trợ cấu trúc của thùng thông khí hoặc thùng trầm tích, nên chú ý đến các biện pháp chống rỉ sét trong môi trường ẩm.

Môi trường dễ vỡ ở nhiệt độ thấp: Khi nhiệt độ dưới -29 °C, độ dẻo dai do va chạm cần phải được xác minh, nếu không thì nên chọn thép nhiệt độ thấp như SA537.
