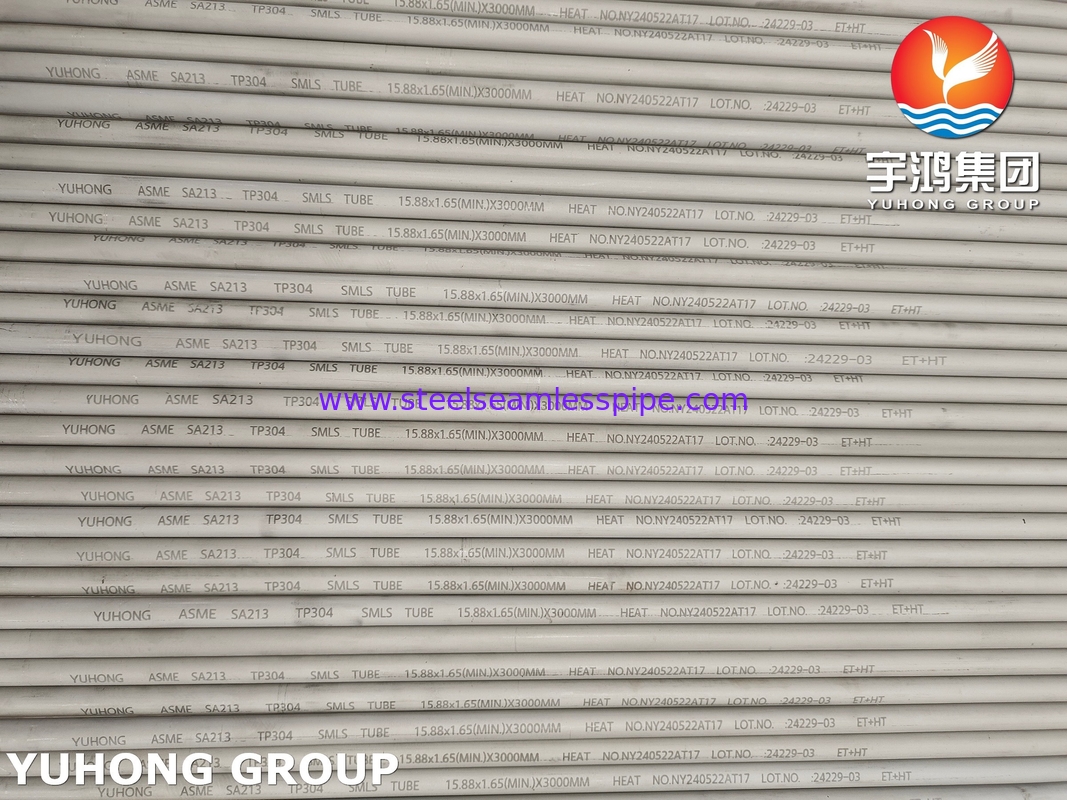

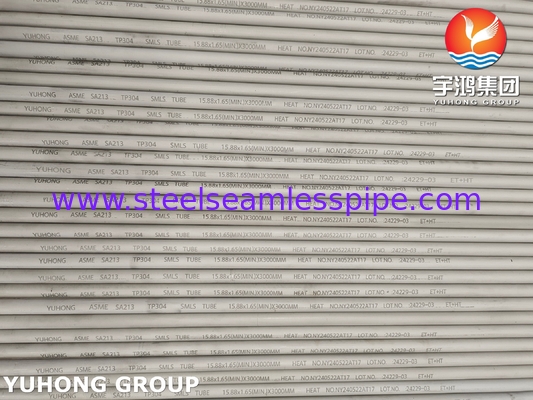

ASME SA213 TP304 Bụi không may thép không gỉ cho nồi hơi
ASME SA213 TP304 (UNS S30400) là một tiêu chuẩn ống liền mạch thép không gỉ austenit được thiết kế đặc biệt cho lò nung, lò sưởi và bộ trao đổi nhiệt.Thông số kỹ thuật này bao gồm các ống dày tường tối thiểu hoạt động ở nhiệt độ cao, môi trường áp suất cao nơi mà khả năng chống ăn mòn và tính toàn vẹn cơ học là rất quan trọng.
Yuhong Group Co., Ltd. cung cấp các ống liền mạch ASME SA213 TP304 với khả năng truy xuất nguồn gốc vật liệu đầy đủ và hỗ trợ kiểm tra của bên thứ ba (ABS, DNV, BV, PED, GOST).Với hơn 25 năm trong sản xuất ống thép không gỉ austenit và hợp kim niken, chúng tôi duy trì chuyên môn đặc biệt trong các ứng dụng ống nồi hơi nơi kiểm soát kích thước hạt và các thông số sưởi dung dịch trực tiếp ảnh hưởng đến tuổi thọ.
Thành phần hóa học (ASTM A213 / ASME SA213)
| Nguyên tố |
Thành phần (%) |
Yêu cầu tiêu chuẩn |
| Carbon (C) |
≤ 0.08 |
Tối đa |
| Mangan (Mn) |
≤ 200 |
Tối đa |
| Phốt pho (P) |
≤ 0.045 |
Tối đa |
| Lượng lưu huỳnh |
≤ 0.030 |
Tối đa |
| Silicon (Si) |
≤ 100 |
Tối đa |
| Chrom (Cr) |
18.0 - 20.0 |
Phạm vi |
| Nickel (Ni) |
8.0 - 11.0 |
Phạm vi |
Định nghĩa của UNS: S30400.
Tính chất cơ học (như dung dịch ủ)
| Tài sản |
Giá trị |
Yêu cầu |
| Độ bền kéo (min) |
515 MPa (75 ksi) |
ASTM A213 |
| Sức mạnh năng suất (min) |
205 MPa (30 ksi) |
00,2% bù trừ |
| Chiều dài (min) |
35% (trong 2 inch hoặc 50 mm) |
Chiều dài |
| Độ cứng (tối đa) |
192 HBW / 90 HRB |
Brinell / Rockwell |
| Nhiệt độ xử lý dung dịch. |
1040 °C (1900 °F) phút |
Dập nước hoặc làm mát nhanh |
Nguồn: yêu cầu thông số kỹ thuật ASTM A213 / ASME SA213
Quá trình sản xuất và kiểm soát chất lượng
Đường sản xuất
- Quá trình:Không may - kết thúc nóng hoặc kết thúc lạnh, như được chỉ định
- Điều trị nhiệt:Cần sơn dung dịch cho tất cả các ống TP304; kiểm soát kích thước hạt theo ASTM E112
- Xét bề mặt:Các tùy chọn được ướp, sưởi sáng hoặc đánh bóng có sẵn
Kiểm tra bắt buộc (theo ASME SA213)
Mỗi lô ống được kiểm tra như sau:
- Phân tích thành phần hóa họcvới xác minh PMI (Chỉ số vật liệu tích cực)
- Xét nghiệm căng- xác nhận độ bền kéo và năng suất
- Xét nghiệm độ cứng- Brinell hoặc Rockwell theo thông số kỹ thuật
- Xét nghiệm làm phẳng- kiểm tra độ dẻo và độ vững
- Thử nghiệm bốc cháy- đánh giá tính khả thi cho việc mở rộng ống
- Xét nghiệm thủy tĩnhhoặcKiểm tra điện không phá hủy(điện xoáy / siêu âm)

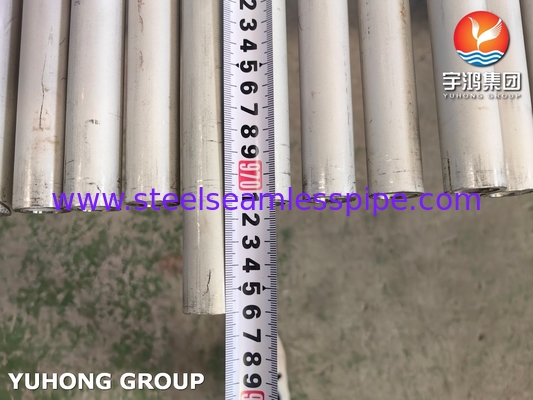

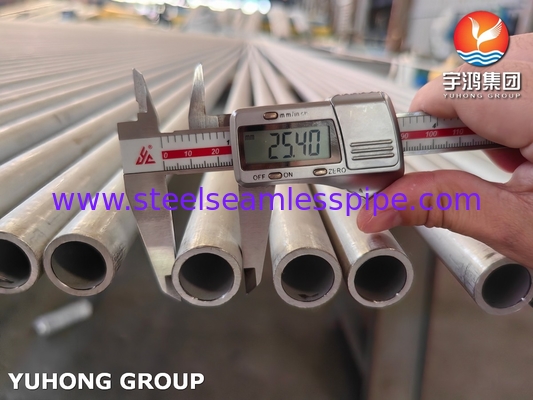

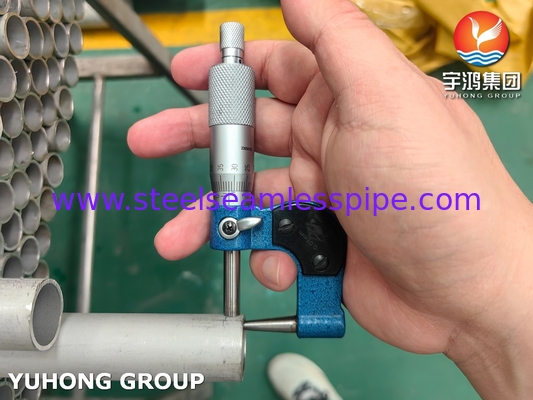

- Kiểm tra kích thước- OD, WT, xác minh dung sai chiều dài
- Xét nghiệm ăn mòn giữa hạt- khi được chỉ định trong đơn đặt hàng
Các cân nhắc quan trọng về sản xuất
- Nhiệt độ nóng hóa dung dịch phải đạt tối thiểu 1040 °Cđể đảm bảo hòa tan hoàn toàn carbide và khả năng chống ăn mòn tối ưu
- Làm mát nhanh (đóng nước)là rất cần thiết để ngăn ngừa nhạy cảm và duy trì khả năng chống ăn mòn giữa các hạt
- Xét hoàn bằng lạnhcung cấp độ khoan dung kích thước chặt chẽ hơn: ±0,10 mm cho OD < 25,4 mm, ±0,15 mm cho 25,4-38,1 mm
Khả năng sản xuất bổ sung
Nhóm Yuhong cung cấp hỗ trợ sản xuất tích hợp cho bộ phận trao đổi nhiệt và ống nồi hơi hoàn chỉnh:
| Thành phần / Dịch vụ |
Khả năng / Độ sẵn có |
| Các ống U-Bend |
Khoảng bán kính tùy chỉnh, chiều dài chân lên đến 15,24 m |
| Các gói ống |
Bộ sưu tập hoàn chỉnh với tấm ống và pha lê |
| Bàn ống |
Thép carbon, thép không gỉ, loại hợp kim |
| Baffles / Support Plates (Các tấm đệm) |
Khoan và gia công tùy chỉnh |
| Các ống có vây |
Khu vực bề mặt tăng cường cho hiệu quả truyền nhiệt |
| Đầu / kênh |
Các thành phần của bình áp suất |
| Chứng nhận MTC |
EN 10204 3.1 hoặc 3.2 với TPI (BV, SGS, DNV, ABS) |
Công ty cung cấp các bộ phận áp suất hoàn chỉnh với sự tương thích vật liệu trên tất cả các thành phần trao đổi nhiệt, đảm bảo sự phối hợp kim loại và kích thước nhất quán.
Phạm vi kích thước (ASME SA213)
| Parameter |
Phạm vi |
| Chiều kính bên ngoài |
3.2 mm - 127 mm (1/8′′ - 5′′) |
| Độ dày tường |
0.4 mm - 12.7 mm (0,015′′ - 0,500′′) tường tối thiểu |
| Chiều dài |
Tùy chỉnh lên đến 32 mét (trực tiếp); U-bend có sẵn |
Theo thông số kỹ thuật ASME SA213 - kích thước ngoài phạm vi này có thể được trang bị với thỏa thuận đặc biệt
Phạm vi áp dụng
Các ống không may ASME SA213 TP304 được chỉ định cho:
- Các ống nồi hơi- Các bộ phận siêu sưởi lò hơi ống nước và ống lửa
- Máy trao đổi nhiệt- thiết kế vỏ và ống, ống U và tấm ống cố định
- Máy nồng độ- Máy ngưng tụ bề mặt hơi nước và hệ thống phụ trợ
- Các bình áp suất- ống bên trong trong nhiệt độ cao
- Các nhà máy hóa dầu- Máy sưởi quy trình và ống sửa đổi
- Sản xuất điện- các nhà máy chu kỳ thông thường và kết hợp
- Dịch vụ lọc dầu- chuyển nhiệt đơn vị thô và chân không
Giới hạn nhiệt độ: Hoạt động gián đoạn đến 870 °C; hoạt động liên tục đến 920 °C (giảm khả năng chống oxy hóa trên 800 °C)
Câu hỏi thường gặp về kỹ thuật
TP304 khác với TP304L cho dịch vụ nồi hơi bằng cách nào?
Sự khác biệt về hàm lượng cacbon là chìa khóa: TP304 có 0,08% C tối đa (sức mạnh cao hơn ở nhiệt độ cao), trong khi TP304L có 0,035% C tối đa (sức hàn tốt hơn).TP304 được ưa thíchvì hàm lượng carbon góp phần vào độ bền bò ở nhiệt độ cao; 304L có thể không đáp ứng các yêu cầu độ bền tối thiểu ở nhiệt độ cao.
Nhiệt độ nóng hóa dung dịch được chỉ định cho SA213 TP304 là bao nhiêu?
ASME SA213 yêu cầu xử lý dung dịch ở nhiệt độ tối thiểu 1040 °C (1900 °F),tiếp theo là làm mát nhanh (nước hoặc các phương tiện dập nhanh khác) để duy trì khả năng chống ăn mòn và ngăn ngừa nhạy cảm.
